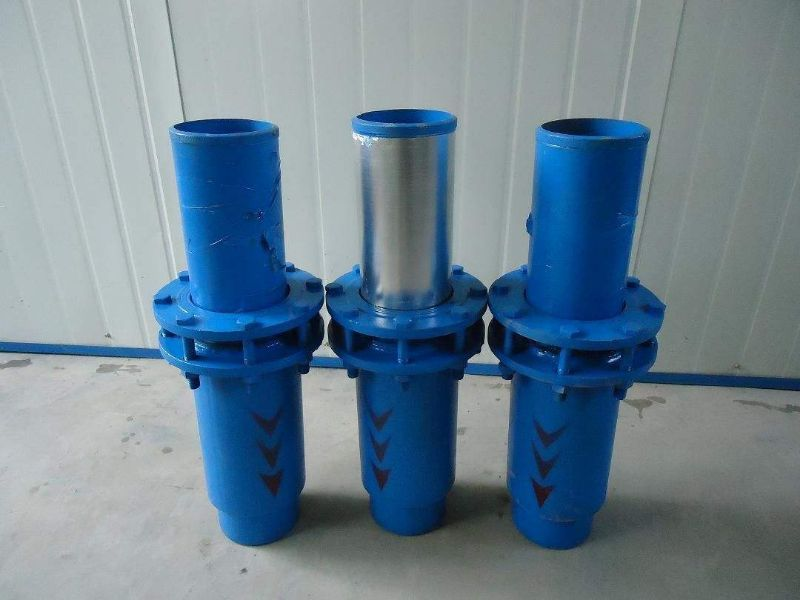

雙向套筒補償器是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償，補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，它可以隨著管道的伸縮在外殼內進行自由滑動，雙向套筒補償器采用雙補償?shù)慕Y(jié)構，在外套管兩端均設置滑動補償裝置，補償量為普通型的兩倍，并且用于雙向補償，減少了采用兩個普通型的長度尺寸和成本。
【型    號】：TSB型
【品    牌】：AND安達
【別    名】：雙流向套筒伸縮器
【規    格】：DN50-1000mm
【工作壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【產品材質】：碳鋼，不銹鋼
【應用領域】：廣泛用于城鎮供暖,冶金,礦山,發電,石油化工,建筑等行業的輸送管道中。
【性能特點】：
1、具有體積小補償量大的特點，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
2、采用高性能自壓式動密封的原理與結構，能適應任何管道的密封要求。
3、外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,既能保證軸向滑動,又能保證管內介質不泄漏。
4、在普通型的外套管兩個方向上均有伸縮芯管，補償量為普通型的兩倍。
5、用于雙向補償，減少了采用兩個普通型的長度尺寸和成本。
雙向套筒補償器采用密封結構和密封材料，適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。具有結構合理、安全可靠、使用壽命長、不滲漏、安裝維修方便、適用范圍廣等特點。同時，便于管路設計，便于安裝施工，可減少固定支架的設置。雙向套筒補償器在普通型的外套管兩個方向都有均有伸縮芯管，補償量是普通型的兩倍，并且用于雙向補償，減少了采用兩個普通型的長度尺寸和成本。

【工作原理】：
套筒補償器主要有套筒(芯管)，外殼，密封材料等組成。補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，在外套管與芯管之間填入彈性密封材料，在填料受到軸向力壓緊后能緊貼在芯管表面，利用密封材料的彈性變形補償密封面的磨損，阻止介質外漏，同時通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。雙向套筒補償器在普通型的外套管兩個方向都有均有伸縮芯管，補償量是普通型的兩倍，并且用于雙向補償，不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
【安裝說明】：
1、對套筒補償器成品總長度與樣本一致時，不必再拉伸或壓縮，如在伸縮總管上的安裝標線有變動時，應調準后再進行安裝；
2、對雙向無推力補償器，必須簡圖中所注的介質流向安裝，當介質為蒸汽時，以免補償器內形成氣塞。為保障補償器兩個方向的補償量相等，設計時一定將雙向補償器布置在兩個固定點中間；
3、與補償器兩端相焊接的管段必須進行破口處理，焊后按要求進行水壓試驗（試壓時應予旋緊填料室兩端螺栓無泄露為止）。運行24小時后，必須將填料室兩端螺栓再緊一次；
4、為保證管道無側向位移，只沿軸向伸縮，在伸縮管側裝導向支架。當補償器兩鍘均有軸向位移時，則兩側都應裝導向支架，保證軸向位移對補償器偏心度正負（+－）不超過一度；
5、補償器的保溫防水的結構可與管道相同，但對伸縮段不可產生約束力。
【注意事項】：
1、套筒補償器在安裝之前首先要檢查型號、規格和管道的配置情況，必須按照設計要求進行。
2、在套筒補償器的安裝過程中，不要讓焊渣飛濺到波殼的表面，要注意保護波殼不要受到其它機械的損傷。
3、在補償器的管系安裝完之后，要盡快的拆除掉套筒補償器上的用于安裝運輸?shù)妮o助定位組件以及緊固件，要按設計要求將補償器的限位裝置調到規定的位置，以便使管系有充分的補償能力。
【維護說明】：
1、管道運行中，補償器滑動套筒嚴禁受外界側向推力，應始終保證與管路軸向同心，并避免出現阻礙滑動套筒正?；瑒拥那闆r。
2、維修時應檢查密封裝置情況，及時旋緊螺栓，保證密封無泄露。
3、補償器滑動套筒表面腐蝕嚴重，旋緊螺栓后防泄露作用不明顯時，應考慮更換補償器。
