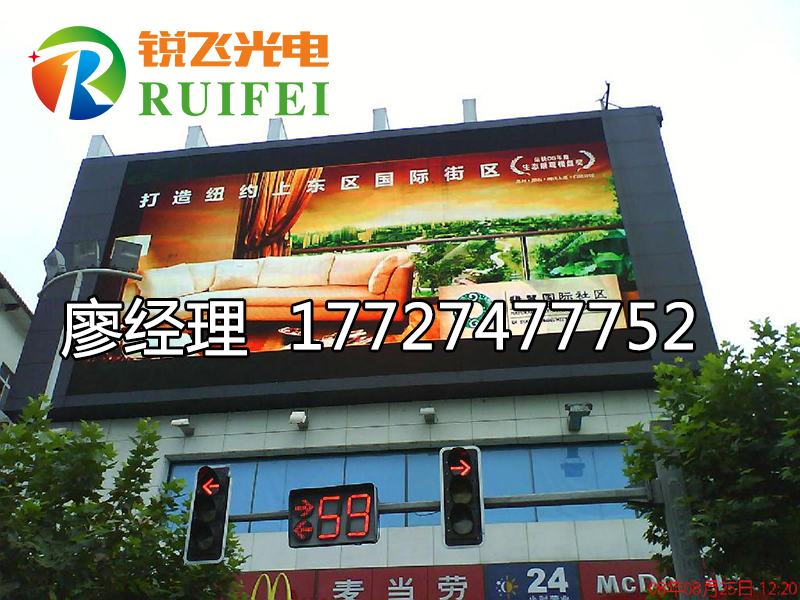

P4.81led顯示屏 廣場LED顯示屏 景區LED顯示屏

產品描述：屏體重量輕:表貼戶外三合一采用防水灌膠工藝的話，因其燈腳低，灌膠不需像直插燈珠那樣厚就可蓋住燈腳，表面美觀不易變形還拼裝方便且平整，每張模組只有340.5g。單塊單元板模組只有非常適合于租賃公司.
2.8：發展前景光：P4.81模組現采用250mm*250mm尺寸，易于租賃安裝維護，P4.81戶外SMD表貼戶外是目前市場上清的戶外表貼LED全彩顯示屏。
2.9: P4.81更適合LED全彩顯示屏租賃，目前P4.81戶外表貼配有壓鑄租賃箱體有500*500.壓鑄鋁箱體、500*500箱體、500*1000壓鑄箱體，都可以做到戶外防水，做到室內、室外通用。

章LED顯示技術簡介

1.1顯示方法的演變歷史

傳統的，無法克服其耗電量大、壽命短的缺陷；霓虹燈、廣告燈箱、平面招牌廣告等簡單圖案，但自身不具備發光源，夜間使用效果差。

目前具有視頻效果的幾種媒體，其性能優勢各有千秋：

大型電視成本非常昂貴，且通常只能做到37英寸，體積再大就要受到限制。在不需要超大畫面且在室內使用時，效果理想。

電視墻（TV-Wall），表面有分隔線，視覺上有異物感，另外室外應用亮度上效果差，不適于表示文字，但室內表現電視畫面時效果良好。彩色液晶顯示（LCD），同樣價格昂貴、電路復雜，面積不能太大，而且受視角的影響非常大，可視角度很小，但畫面細膩、視感好。映象投影設備（Projector），亮度小，清晰度差（畫面受光不均勻）。但優點是安裝方便、維護簡單。

LED顯示設備受空間限制較小，并可以根據用戶要求設計屏的大小，可以表現文字、圖案、圖像（包括動畫和視頻）。LED的發展前景極為廣闊，目前正朝著更高亮度、更高耐氣候性、更高的發光密度、更高的發光均勻性、可靠性、全色化方向發展。

我國經濟發展迅猛，對信息的傳播有越來越高的要求?？梢韵嘈牛?/span>LED電子顯示屏以其色彩鮮亮奪目，大的顯示信息量、壽命長、耗電量小、重量輕，空間尺寸小，穩定性高。易于操作、安裝和維護等特點將在社會經濟發展中扮演越來越重要的角色。

1.2LED顯示設備的應用范圍

近幾年，隨著微電子技術、自動化技術、計算機技術的迅速發展，半導體制作工藝日趨成熟，導致LED顯示點尺寸越來越小，解析度越來越高。而可將顯示光的三基色（紅、綠、藍）集成化一體，達到全彩色效果，使得發光二極管（LED）作為顯示器件的應用范圍日益擴大。

LED顯示技術的應用已經十分廣泛，在體育場館，大屏幕顯示系統可以顯示比賽實況以及比賽成績、時間等；在交通運輸行業，可以顯示運行情況；在金融業，可以實時顯示金融信息，匯率等；在商業及郵電系統，可以向廣大顧客顯示通知、消息、廣告等等；在各類市場，如市場、集貿市場、招標市場、勞動力人才市場等，可以進行各種信息發布；LED顯示技術還可廣泛應用于電力、醫療衛生、民政、工商、政法系統等國民經濟、社會生活領域中，并起著重要作用，LED顯示技術已經成為現代人類社會生活的一項不可或缺的技術。

1.3幾個述語

LED：所謂LED即發光二極管的英文首字母縮寫。

LED是一種電流發光器件，有電流流過它，就發光，無電流流過它，則不發光，流過其中電流大小決定了其發光強度。發光二極管發光材料的不同，決定了其流過電流后的發光顏色和強度，現已批量生產的有紅、綠、蘭、黃四種發光二極管。每種顏色LED按其亮度又分為普亮、高亮和超高度三種。紅、綠、蘭為三基色，由此三種顏色可調出自然界中任意顏色。

1.3.2LED屏幕和象素：

把發光二極管按一定的點間距縱橫向排成陣列即所謂LED點陣版面，也即LED屏幕。LED屏幕中每一發光二極管都有與之對應的亮度控制電路，該電路在計算機的控制下，再去控制LED屏幕中每一發光二極管的亮和暗，就在LED屏幕上形成所期望的圖像或文字。

1.3.3LED象素點間距：

象素點間距即為象素間的距離，點間距的大小，決定了單位面積內象素的多與少，如點間距為7.62mm時,每平米有象素17222個；點間距為10mm時,每平米有象素10000個；點間距為16mm時，每平米有象素3906.25個；點間距為18.5mm時，每平米有象素2921.84個；點間距為20mm時，每平米有象素2500個。點間距越小，圖像分辨率越高，圖像越清晰。

1.3.4灰度級：

灰度級是指每一單基色（紅或綠或蘭）在控制電路的控制下所能表現出來的由明到暗的級別數。如256級灰度紅色指每一點紅色發光二極管在控制電路控制下有明到暗有256種亮度的變化。

1.3.5亮度控制：

亮度控制技術是LED大屏智能化控制技術的一種，應用此技術，可使LED顯示屏在不損失灰度（圖象質量）的前提條件下，整屏亮度隨大屏環境亮度的變化而自動調節，從而達到屏的顯示效果。

1.3.6偽彩和全彩LED大屏幕：

偽彩LED大屏幕是指陣列中每象素由紅、綠兩基色發光二極管排列成點陣屏幕，若紅、綠都為256級灰度，則它能表現65536色。

全彩LED大屏幕是指陣列中每象素由紅、綠、蘭三基色發光二極管排列成點陣屏幕，若紅、綠、蘭都為256級灰度，則它能表現16777216色。

1.3.7同步屏與非同步屏：

同步屏是指LED大屏幕所顯示內容的變化與計算機監視器所顯示內容同步變化?？捎糜诓シ哦S、三維動畫及電視、錄像信號。

非同步屏則反之，它不能播放動畫及電視信號，一般用于宣傳用語等的發布。

1.3.8室內屏與室外屏：

室內屏由高亮發光二極管構成。

室外屏由超高亮發光二極管構成，有防雨、防風、防腐等全天候要求。

LED顯示屏介紹（二）

第二章顯示屏系統

節屏體

屏體是LED顯示系統的主體。包括由象素排列而成的顯示陣面，控制發光象素明暗發光的控制驅動電路，交直流轉換的開關電源，交流電配電系統結構。

第二節視頻卡

視頻卡對復合視頻信號進行同步分離，色度信號分離，彩色解碼，對紅綠蘭信號進行A/D轉換，將A/D轉換后的數字信號按處理器的數據格式存入存貯器中，供256級灰度控制器將數據送到屏上，完成視步圖像的重現。

第三節256級灰度同步控制器

256級灰度控制器將視頻卡送出的數字信號變換成顯示屏控制驅動電路能接收的信號，通過總線驅動器發送出到屏體的控制驅動電路。

顏色在LED顯示屏上是用灰度來表現的，灰度等級越大可表現的顏色越多，雙基色16級灰度可表現256種顏色，64級灰度可表現4096色，256級灰度可表現65536種顏色。本項目視屏部分我們擬采用256級灰度。

第四節掃描頻率

掃描頻率的高低直接影響到LED顯示屏的視覺效果，掃描頻率太低可清楚地看出掃描線，圖像不穩定。對電視機、顯示器來說，因其有“余輝”效應，在30HZ時人肉眼幾乎看不出掃描線，60HZ已經足夠了。但LED顯示屏使用LED發光二極管，幾乎無“余輝”效應。根據實驗可知，LED顯示屏掃描頻率為60HZ時，絕大多數人都可看到掃描線，80HZ時，百分之三的人能看出掃描線，大于100HZ時，幾乎無人能看出掃描線。

LED視屏顯示屏，使用幀掃描120HZ，有很好的視覺效果。

第五節 視頻信號的γ校正

要使LED屏幕的圖象能更清晰、自然，行內人士都很清楚，就需要對顯示數據進行校正。一般情況下，作出這樣的校正后，LED屏的灰級數會下降，原有的256級經校正后只有128級或更低。這是因為8bit的二進制在校正運算過程中由于取整而舍棄了一些數值而造成的。

公司經深入的研究科研成果，成功地實現了無灰級損失的校正設計。使校正后的圖像仍具有256的真彩顯示功能，并且其校正參數可由用戶自由選擇，輕松地實現各種灰級調節和亮度控制功能。使LED屏在各種環境光線下能呈現出顯示效果。

★實時轉播：可支持DVI、HDMI、3G/HD/SD三速SDI高清顯示模式，適用于電視錄像節目、VCD或DVD及現場實況等室內場所。

第六節控制計算機及系統編輯播放軟件

控制計算機是LED顯示系統的控制核心。編輯軟件用于制作顯示屏的播放內容并生成播放節目單。

控制計算機同時監控顯示屏的播放狀態。

1、視頻LED顯示屏同計算機顯示器逐點對應，播放軟件隨計算機軟硬件的發展而不斷更新?lián)Q代，我公司提供自有版權的LED編輯播放系統以及第三方的編輯播放軟件，用戶可根據自己喜好任選。對固定內容（如網絡信息、新聞發布等）提供接口，可掛接到任何對象的編輯系統上，極大地方便用戶使用，幾乎可以做到每天只需開關機，內容自動編排發送。

2、LED顯示屏編輯播放軟件系統中節目制作工具采用了面向對象的技術，把界面制作、節目結構設計及多媒體設備控制有機地結合起來，極大簡化了節目系統的制作過程，可以方便地制作出功能完善的節目系統。

3、節目制作工具支持文字、圖形、動畫、聲音、視頻等多種多媒體信息，并可以方便地將這些信息集成于應用系統之中，完成應用系統的開發、制作；支持多種多媒體產品，如聲卡、CDROM、視頻等。

4、文字信息支持各種顏色和中文WINDOWS（98、XP）各種字體，支持多種文字特技顯示方式。

5、圖形、圖像信息支持16色、256色、65536色、24位真彩色。

6、聲音支持WE、M I DI、CD-ROM聲音的播放，播放過程任意控制，支持具有MCIDRIVER的所有聲卡，支持所有具有MCI驅動的多媒體信息播放，如動畫、I、JPEG等。

7、可以顯示真彩色照片和在VGA上播放外部輸入視頻信號，如錄像、VCD、電視接收機信號等。

8、可與計算機網絡系統聯接，遠程控制屏體亮度、進行版面調節等。
