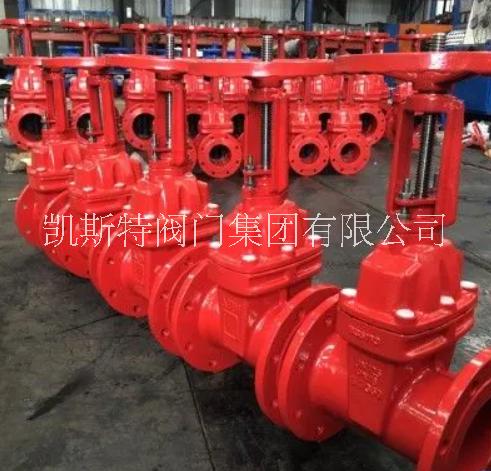

凱斯特上海軟密封閘閥型號Z41Y、Z43Y、Z41X、Z45X等

凱斯特閥門集團有限公司

軟密封閘閥

產品簡介：

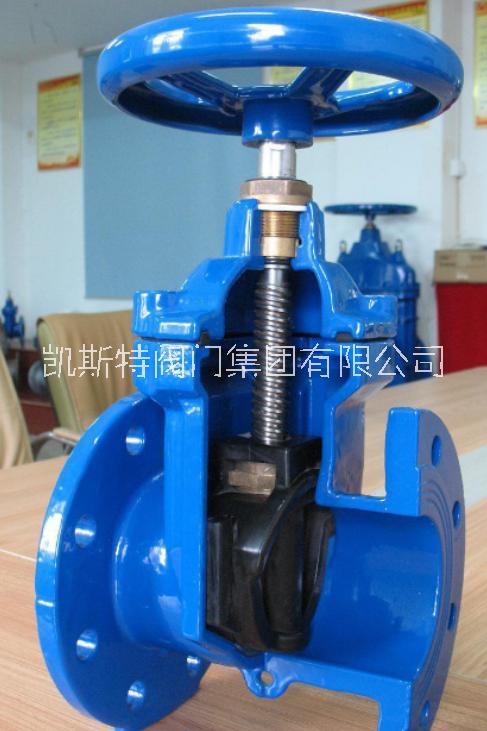

        Z45X暗桿軟密封閘閥是般德閥門生產的彈性座軟密封閘閥，引進歐洲高科技閥門制造技術，利用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良，漏水和生銹的現象。軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。可廣泛用于自來水，污水，建筑，石油，化工，食品，醫藥，輕紡，電力，船舶，冶金，能源系統能流體管線上作為調節和截流裝置使用。

 通用要求：

1,軟密封閘閥規格及類別，應符合管道設計文件的要求。

2,軟密封閘閥的型號應注明依據的編號要求。若是企業標準，應注明型號的相關說明。

3,軟密封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓，軟密封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

4,軟密封閘閥制造標準，應說明依據的編號，若是企業標準，采購合同上應附企業文件。

二，軟密封閘閥材質

1,閥體材質，應以鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。

2,閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。

3,螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。

4,閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

5,密封面的材質

①軟密封閘閥類別不一，密封方式及材質要求不一；

②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；

③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據；

6,閥軸填料

①由于管網中的軟密封閘閥，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果；

②閥填料亦應在承受頻繁啟閉時，密封效果的性；

③鑒于上述要求，閥軸填料力求終身不換或十多年不更換；

④填料若需更換，氣動閥設計應考慮能有水壓的狀況下更換的措施。

三，軟密封閘閥的操作機構

3.1軟密封閘閥操作時的啟閉方向，一律應順時針關閉。

3.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。

3.3為了便于一個人的啟閉操作，在管道工壓狀況下，啟閉力矩宜為240N-m。

3.4軟密封閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶的閥門不適用于地下管網。

3.5軟密封閘閥啟閉程度的顯示盤

①軟密封閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；

②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；

③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

3.6若軟密封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。

四，軟密封閘閥的性能檢測

4.1閥門某一規格批量制造時，應委托性機構進行以下性能的檢測：

①閥門在工壓狀況下的啟閉力矩；

②在工壓狀況下，能保證閥門關閉嚴密的連續啟閉次數；

③閥門在管道輸水狀況下的流阻系數的檢測。

4.2閥門在出廠前應進行以下的檢測：

①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；

②閥門的關閉狀況下，兩側分別承受1.1倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求。

五，軟密封閘閥的內外防腐

5.1閥體(包括變速傳動箱體)內外，首先應拋丸清砂除銹，力求靜電噴涂粉狀無毒環氧樹脂，厚度達0.3mm以上。特大型閥門靜電噴涂無毒環氧樹脂有困難時，亦應刷涂、噴涂相似的無毒環氧漆。

5.2閥體內部以及閥板各個部位要求防腐，一方面浸泡在水中不會銹蝕，在兩種金屬之間不產生電化學腐蝕；二方面表面光滑使過水阻力減少。

5.3閥體內防腐的環氧樹脂或油漆的衛生要求，應有相應機關的檢測報告?；瘜W(xué)物理性能亦應符合相關要求。

包裝運輸：

6.1閥門兩側應設輕質堵板固封。

6.2中、閥門應以草繩捆扎，并以集裝箱方式運輸為宜。

6.3大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。

技術設計

一、技術背景：

現有的閘閥在閥體、閥蓋及各部件均完好的情況下，僅僅是密封面稍有變形或腐蝕，閥門就不能使用。修復這些閥門非專業廠不行，所以造成極大的浪費。因此使用單位希望的閘閥是：閥座、閥板密封面不易變形，耐腐蝕，易損的密封材料可換。閥板在啟閉時與密封面不要有磨擦或盡量減少磨擦，這樣可以避免軟密封閘閥的種種不足。

二、發明目的：

解決閥座和閥板的密封面腐蝕或變形后，閥板能自動補償?shù)牟壕o密封面以及閥門與閥板間壓力自動平衡的問題，解決軟密封材料受磨擦而損壞密封面的問題，由于該閘閥的密封套可換，大大的增長閥門的使用。

三、實用范圍：

通徑φ50-φ400mm ，壓力2.5-4.0MPa，小于200℃的各種常溫液體

四、技術方案：

該閥為雙平行閘板閥，入口密封方式，入口閥板由密封套和卸力閥板組成為主密封閘板。密封套與卸力閥板同步移動但又不相連，管道壓力通過卸力閥板、調平力臂傳遞給出口面的閥座，這樣將大幅度的提高軟密封面的結合力。閥板外面套有耐腐蝕橡膠密封套。軟密封材料在啟閉過程中，與閥座保持有一定的距離，使軟密封材料在無磨擦無折壓的環境中工作。密封套將管道中輸送的液體與閥芯內的部件隔離，免受液體的腐蝕和雜質的阻塞。此閥的密封材料更換非常方便，所以使用壽命是一般閘閥的5倍以上。

技術參數：
