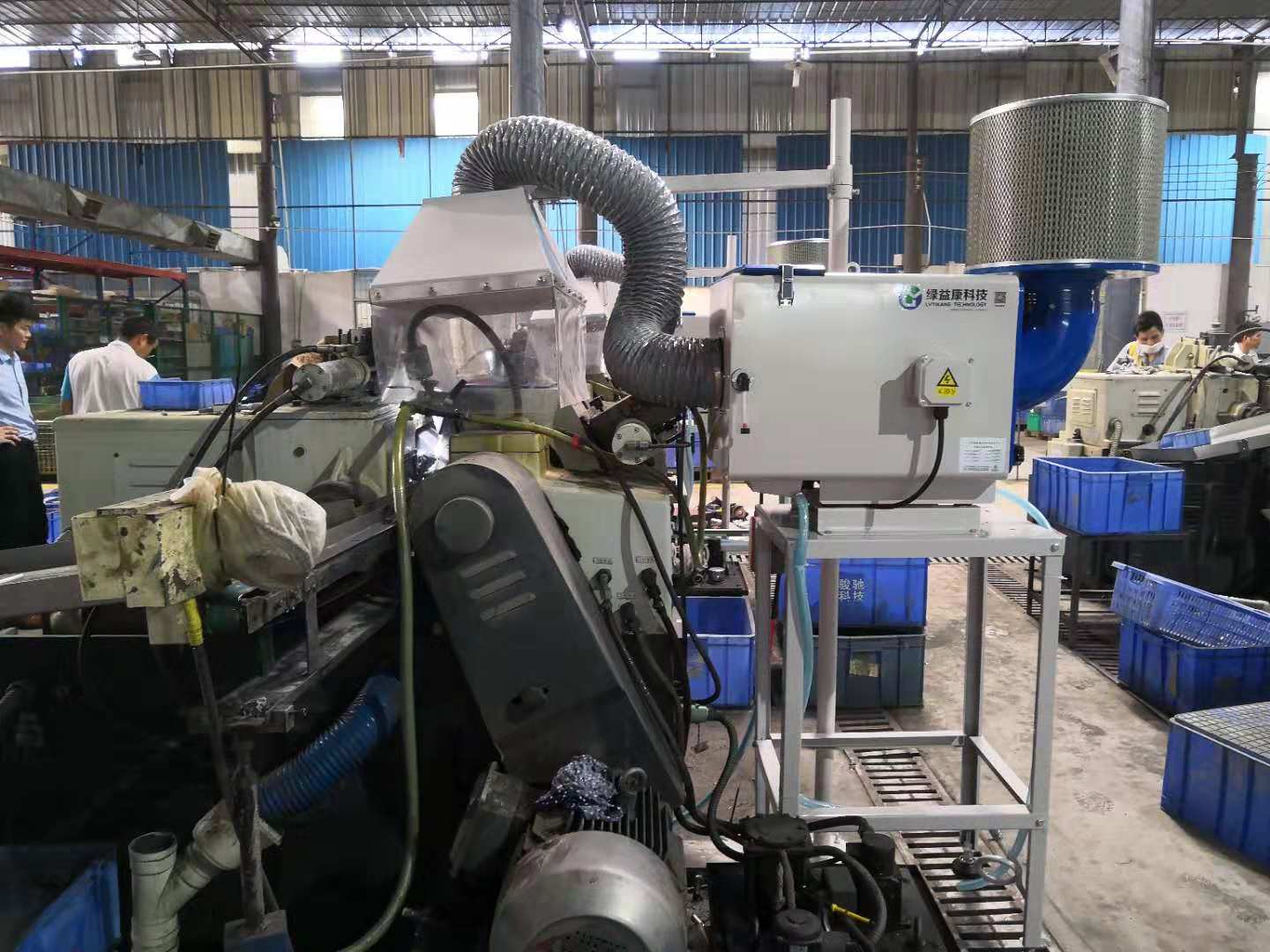

離心式油霧收集器

二    產品應用范圍

通用車床 數控車床 CNC 加工中心 立式加工中心 數控t床 放電加工機 外因磨床 內因磨床 電火 化加工機 高速精雕機鉆t中心 鉆攻中心 車削中心等。

  產品功能及特點

1.產品功能

靜電式油煙凈化器為機械收集與高壓靜電凈化相結合的凈化設備，在內置 風機的引力下，將油煙吸入到一級過濾段旋風過濾器。利用特殊的機械結構在分 離區形成無數個小型旋風，在高速旋轉碰撞過程中把大顆粒油霧有效收集下來。 進入二級機械式除霧器，除霧器內放置大量層羞式的金屬除霧網，通過氣流碰過 濾絲網，把霧滴粘結下來，在過濾網內凝結成大油滴，然后在重力的作用下回流 到集油盤中。采用的機械方式的過濾器稱為絲網除沫器，是屬于慣性碰撞除沫中 的典型產品，是一種的氣液分離設備。它具有除油效率高，結構簡單，空隙 率大，壓力降小，重量輕等特點。經過機械過濾后 0.5um 以下顆粒的一小部分煙 氣，在高壓直流電源的陰極和接地的陽極之間所形成的高壓電場通過時，由于陰 極發生電暈放電 氣體被電離，帶負電的氣體離子，在電場力的作用下，向陽板 運動，在運動中與煙氣顆粒相碰，則使塵粒荷以負電，荷電后的塵粒到達陽極后， 放出所帶的電子，塵粒則沉積于陽極板上，而得到凈化的氣體排出凈化器外。 2.產品特點

2.1.一級過濾器：為機械旋風式過濾器，產生無數個小旋風碰撞后有效收集油霧顆粒，易清洗：

2.2.二級過濾器：不銹鋼除霧器采用層羞式 級安置方式，增加比表面積，易清洗：

2.3.靜電電極：電離電極采用錢鋁合金材質，抗腐蝕，易清洗。電極絲為優質進口材料，可連 續工作 5 年以上，穩定好：

2.4.高壓控制器：電源采用 PWM 控制的功率變換方式產生高頻電源，具有供電電壓范圍寬， 變換效率高，可靠性高。根據電極反回數據采用火化抑制功能，5 秒鐘后自動恢復正常運行， 可長期連續工作的特點。

2.5.外觀新穎：優質冷軋板經數控中心加工成型，酸洗磷化后噴白色鋼琴塑粉。

2.6.多臺收集：一拖二收集或多臺凈化可減少安裝空間，節約成本。

2.7.結構合理：體積小 風量大 風壓高 振動小 風量分切合理，安裝快捷等。

四 產品型號說I

LYK-E 系統靜電式油煙凈化器按處理風量設定型號，常規產品有 400-2800m3/h 每隔 400 風量設定一個型號，風機有內置和外置 2 種設計方案。以上根據現場環境設計。常規共 6 種 規格，設備阻力為 100-300Pa 。

五 產品結構說I

管道阻力（Pa) 800m3/h 油煙系統 金科環境

JK-Z 系統粉塵凈化器采用機電一體化設計，由粉塵入口 集氣箱及擋塵板 過濾器 集塵抽屜 檢修門 離心風機 消聲箱 脈沖反吹系統 空氣過濾器 脈沖控制儀 電控 系統等，外觀采用噴塑工藝。

六 產品結構剖面圖

 靜壓箱

旋風過濾器

除霧器

電離電極

收集電極

前傾式葉輪
