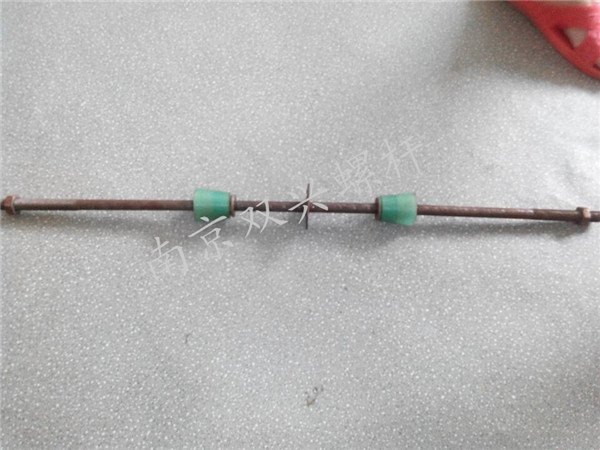

邵陽市三段式止水穿墻螺桿分解圖

三段式止水螺桿分解圖，也就是將一套三段式止水螺桿拿出來進行拆分解說，我們從圖片可以看出，三段式止水螺桿的基礎組成為內桿1支、外桿2支、錐體螺母2只，通過錐體母將內外桿進行連接可進行模板搭建，圖中內桿的長度即剪力墻的厚度，外桿長度為23公分是固定的，因?yàn)榭梢灾貜?fù)使用，所以外桿長度需滿足施工的綜合條件，內桿止片的厚度可定做，按照3mm-5mm這個范圍來。

（三段式止水螺桿產品圖片）

三段式止水螺桿細節

以250剪力墻體為例解說，墻高為4米，那么我們就可以知道使用直徑12mm的三段式止水螺桿，內桿長度為250mm，支模時外桿的為什么會留有23cm，那是因?yàn)殇摴苡?0mm，正常木方有50mm，模板的厚度根據施工對象的不同在2cm-4cm之間，所以咱們計算一邊的長度50+5.0+4等于14cm，那么余下的9cm要為螺母與山型，以及外桿絲牙的長度留有距離，螺母山型卡正常占掉7cm左右，那么需要留2-3cm的外露長度，這樣才便于施工操作，那么250剪力墻的三段式止水螺桿的使用便是71cm，真正的使用耗材為內桿的長度，內桿是留在剪力墻中間防水的，外桿與錐體螺母可重復多次使用，這樣看來，不論三段式止水螺桿的外桿有多長，不論是使用大木方，還是小木方，都不會影響到外桿的周轉，可見此款螺桿是多么節約，使用起來還更為簡單了。

（三段式止水螺桿產品圖片）

南京雙興螺桿廠于2004年8月創辦，現位于南京市雨花經濟開發區鳳集大道16號，主要經營的產品有：止水螺桿、三段式止水螺桿、穿墻對拉螺桿、通絲螺桿、地腳螺栓、止水鋼板、步步緊等建材。南京雙興免費咨詢電話：400-071-5676，我們給您做詳細的解答。

（三段式止水螺桿成功案例）
