一、概述

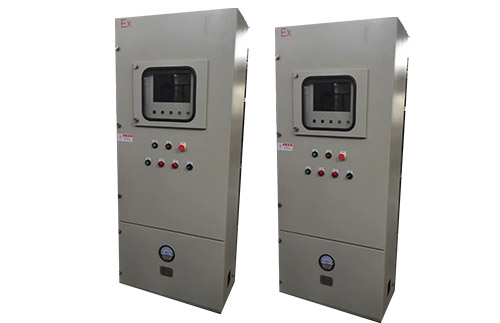

BXPK-1正壓型防爆電氣控制柜，是綜合正壓、本安、隔爆技術的復合型防爆系統，結構、操作簡單、安全可靠，可廣泛用于工廠內具有ⅡA～ⅡC級、T1～T4組爆zha性氣體混合物的1,2區危險場所。


本設備經防爆電氣產品質量監督檢測中心檢驗合格，符合GB3836.1-2000《zha性環境用防爆電氣設備 通用要求》、GB3836.2-2000《爆zha性環境用防爆電氣設備 隔爆型電氣設備“d”》、GB3836.4-2000《爆zha性環境用防爆電氣設備 本質安全型電路和電氣設備“i”》和GB3836.5-2000《爆zha性環境用防爆電氣設備 正壓型電氣設備“p”》的規定。 正壓防爆儀表柜的防爆標志：ExdiapzIICT4GB本設備具有開機前自動換氣，換氣結束自動供電，正壓保護上下限報警和自動斷電等一系列安全聯鎖功能。


BXPK－口 其中：BX表示防爆箱或防爆柜；P表示正壓型；K表示控制；口表示方案號。


二．適用范圍：
1.zha性氣體混合物危險場所：1區、2區；


2.zha性氣體混合物ⅡA、ⅡB；IIC;


3.溫度組別：T1—T4；


三．產品特點：
1.主副柜組合形式有左右、上下兩種，主柜為正壓密封腔，前(后)開門，正面設觀察窗，副柜主要安置正壓氣路控制系統。


2.具有開門前自動換氣，換氣延時，自動補氣，自動控制正壓范圍的運行功能。


3.操作使用簡單方便，換氣結束即進入“正壓運行”狀態。


4. 具有正壓保護（上、下限）、聲光報警、正壓臨界下限自動斷電、開門斷電、緊急手動斷電等安全聯鎖保護功能。


5. 電纜壓圈式引入裝置。


6. 柜體內部可安裝各種儀表、變頻器、PLC、軟啟動器、計算機控制系統，可實現就地和遠程控制。 四．主要技術參數：


1.控制電源：220V、380V。


2.運行正壓值： 50Pa～200Pa；>400Pa自動排氣；<50Pa自動補氣。


3.臨界正壓值：>800Pa手動排氣；<50Pa低壓報警；


4.氣源：不低于0.4MPa的安全、干燥、潔凈的空氣或保護氣體；


5. 外殼防護等級：不低于IP65 。


五、1.控制電源：220V、380V。
六、2.運行正壓值： 50Pa～200Pa；>400Pa自動排氣；<50Pa自動補氣。


3.臨界正壓值：>800Pa手動排氣；<50Pa低壓報警；


4.氣源：不低于0.4MPa的安全、干燥、潔凈的空氣或保護氣體；


七、5. 外殼防護等級：不低于IP65 。


八、主要技術指標
1.供電電源 額定電壓 220V 50Hz 額定電流 10A


2.正常工作條件 環境溫度 0-60℃


相對濕度 45%～95%


大氣壓力 86～106Kpa


3. 氣源 0.4Mpa以上


4.正常工作耗氣量 ≤2.5立方米/小時


5.換氣時間 10min


6.主要功能 自動延時換氣 換氣結束密封腔壓力>50+30pa自動接通電源 正常工作壓力 200+30pa 密封腔壓力<50+30pa 自動切斷電源


九、工作原理
本正壓防爆儀表柜由兩部分組成----密封腔和微正壓控制系統。防爆柜分主副兩腔，主腔為密封結構（IP65），用于安裝非防爆儀表和分析儀器用；副腔為非密封結構，用于安裝微正壓控制系統及控制元件。


根據正壓型電氣設備的防爆原理，我們將非防爆型儀表安裝在主腔內，通過微正壓控制系統將主腔內的壓力保持在200pa，成為安全環境，從而為儀表提供電源，自動實現控制儀表的上電、斷電的功能，以達到正壓防爆的要求：1）自動延時換氣 2）自動接通供電電源 3）失壓自動切斷供電電源等功能。


七、具體功能的實現
1．自動延時換氣


自動延時換氣是吹掃過程，通過一定時間的吹掃，置換掉主腔內五倍容積的氣體，使主腔內成為一個安全的環境，達到防爆的要求。


換氣時間是由計數器來完成，一個數字代表1秒鐘。換氣開始時，計數器開始計數，當?shù)竭_設定值時，計數器輸出，則吹掃結束。


2、低壓報警


壓力低于壓力檢測開關設定值時，給出信號控制聲光報警器工作


3、高壓泄壓


當主腔壓力過高時，泄壓閥由于主腔內部壓力過大而升起動作，開始進入自動泄壓狀態


4．低壓自動切斷電源


主腔內的壓力<50+30pa時，主腔內部壓力檢測開關檢測到低壓信號，發出低壓斷電指令，切斷了主腔內的電源。


八、操作步驟
在使用正壓防爆儀表柜之前，首先要檢查主腔的密封性能、所安裝儀表的完好性、計數器有沒有設置到位。然后接通氣源，打開球閥，過濾減壓閥調節到0.4Mpa，減壓閥調節到0.3Mpa,精密減壓閥調節到0.2bar以上。然后調節換氣節流閥到150pa，再調節補氣節流閥到200pa，等換氣結束后，微正壓控制系統就會為主腔供電（具體參數設置見2：主要技術指標）。


九、防爆主令開關接線方式
1. 220VAC電源，則接端子X1-1，X1-2.


2.如果需要低壓斷電功能可以接常閉無源接點X1-4和X1-3，或者可接常開無源接點X1-4和X1-5。


3.端子圖如下：


十、注意事項
1.為保證正壓防爆儀表柜在啟動時有足夠的換氣量，必須確認過濾減壓閥的出口壓力大于0.4Mpa。


2.正壓腔內的壓力不能超過壓力表的量程，不然壓力表就會損壞。


3.請保護好門上的密封條，并經常檢查密封條的完好性。


4.儀表柜和安裝在儀表柜內的電氣儀表，都要有可靠的內外接地。


5.正壓防爆儀表柜的換氣時間必須按照說明書上規定的時間和、進行操作。


6.在使用球閥、過濾減壓閥時，先要將閥調到最小，再漫漫將閥調大，不然容易使正壓腔內壓力過大而打壞壓力表。


注：


1、如果因氣源不干凈而引起正壓控制系統不能正常運行的話，本司概不負責。


2、未經本公司許可，不得擅自變更防爆控制系統的氣動元件，否則后果自負。


3、防爆控制系統的參數設置方法均屬本公司的保密內容。


4、附圖：正壓控制系統安裝工藝圖
