1、鉆機簡介

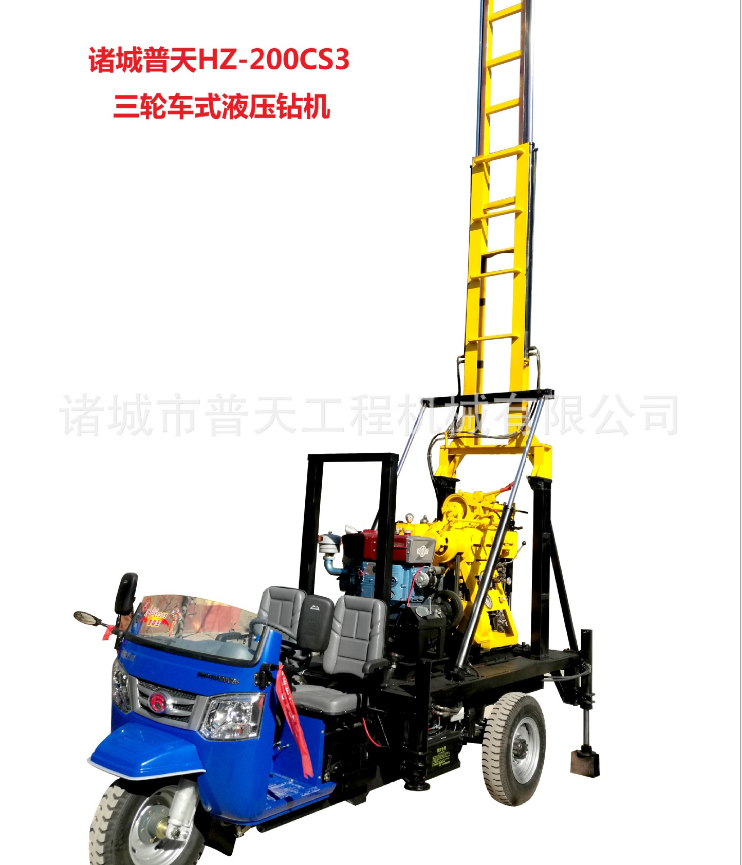

    HZ-200CS鉆機是HZ-200普通型的基礎上進行了全新優化設計而成，已福田三輪車為載具，配套大直徑液壓支腿缸，以及液壓起伏、液壓伸縮的自動塔架；可實現快速實現鉆機轉場、安裝就位；極大的縮短了鉆機開工準備時間以及完工后收工的輔助時間。也提高更換鉆具工作效率，降低了操作人員勞動強度，是目前為止該類型鉆機中較人性化的機型。　　　

2、主要特點：

①鉆機具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。

②采用球卡夾持機構代替卡盤，可實行不停機倒桿，操作方便，安全可靠。

③卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊。

④立軸箱采用高強度軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件。

⑤本機采用千米鉆高強度、大扭矩離合器，具有傳遞扭矩大，完全避免了在深孔施工、大孔徑施工時離合器打滑的現象。

⑥全系配置BW-160D型泥漿泵，壓力高，流量大，保證鉆進深度及鉆孔口徑。
⑦鉆機自配移動裝置，可以實現鉆機主機的自身前后移動，便于井口操作。
⑧鉆機塔架液壓起落式自動伸縮鉆塔，操作安全方便。

3、適用范圍：

①本鉆機為高速鉆機適用于普查勘探，地球物理勘探，道路及建筑勘探以及打爆 破孔等鉆進工程。

②也適合各種混凝土結構檢查孔，江河堤壩，路基灌漿孔鉆孔和直接灌漿，民用水井及地溫中央空調等。

③可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。

④可鉆2-9級的沙質粘土及巖層等。

1、整機參數：Unity machine parameter

鉆孔深度（Drilling depth）………….....................................….…200m

開孔直徑Maximum open hole caliber……………….............…500mm

終孔直徑End hole caliber……………………............................….…75mm

鉆桿直徑Drill rod caliber…………..……………….......…...42、50、60mm

鉆孔傾角Drilling angle…………………………………..............……..90~75°

柴油機Diesel engine……………….......................................…...……22PS

主機鉆機重量Drill weight（include power）................................…1950kg

整機外形尺寸Unity machine dimensions ………..................4.3x1.6x2.8m

2、立軸箱Spindle

夾持裝置Holding device：軸承式球卡結構Ball bearing type structure

立軸轉速Spindle speed…………………....…......64、128、287、557r/min

立軸行程Spindle stroke…………….................................…………450mm

立軸推進力Spindle Trusting Capacity...........................................2.5tonf

立軸提升力Spindle Lifting Capacity..............................................3.2tonf

立軸大扭矩Spindle maximum torque…………....………………2400N.m

3、卷揚機Hoist

單繩起重量Max.xingle line hoisting capacity………..........…1800kgf

卷筒提升速度Reel lifting speed………….............…17、35、75、151m/s

鋼絲繩直徑Tightrope caliber…………………...........................……12mm

鋼絲繩容量Tightrope cubic measure……….....................…………26mm

抱閘直徑Hug floodgate caliber…………………..................………245mm

閘帶寬度Hug floodgate belt width………………......................……70mm

鉆井離開孔口距離Distance between drill and hole……...........…400mm

4.泥漿泵Mud pump

類型Type:臥式單缸雙作用Horizontal single urn twin-action

流量Displacement……………………..................................…..…160L/min

壓力Maximum pressure…………...................……………..…1.2Mpa

工作壓力Work pressure………………….......................………..…0.7Mpa

5、動力裝置

柴油機Diesel engine………………………………22HP
