工程師B11環(huán)氧界面膠

工程師^?B11結構界面膠

一一適用于嚴酷環(huán)境的界面粘結防水

B11是高性能界面粘結增強劑，采用改性環(huán)氧技術生產。既保持了環(huán)氧樹脂優(yōu)異的粘結性、耐水性，又具備了環(huán)保、潮濕基層施工兩項突出特點，解決新老混凝土界面空鼓難題，廣泛用于建筑加固、防水防潮、防腐保護等領域。可抵消金剛砂混凝土地面打磨產生的震動危害。

一．用途

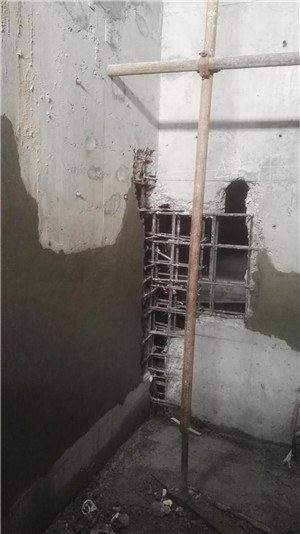

n  重要加固體系的界面粘結：用于增大截面、混凝土加固、二次澆筑混凝土時，提高加固材料與基層的粘接力，防止空鼓脫落

n  嚴酷環(huán)境的界面處理：需要長期浸水、化學腐蝕、反復凍融環(huán)境的新老混凝土界面粘結

n  特殊基層處理：特殊基層的粘結、防水、防潮處理（如油污混凝土，潮濕基層，瀝青、金屬，塑料等基層）

二．特點

n  雙向滲透粘結機理：B11界面膠的“微榫因子”一面向基層的毛細孔滲透，另一面向面層材料中擴散，固化過程中產生“錨固”效應，將混凝土與面層材料牢固地粘結在一起；

n  適用于干燥和潮濕基面的粘接：具備極高的粘結強度；經處理后的混凝土基層與面層材料粘結力大幅提高，均為混凝土本體破壞、界面完好；

n  環(huán)保：無毒、無污染，可用于凈水工程。

三．性能

注：符合 GB 50550-2010  “建筑結構加固工程施工質量驗收規(guī)范”中A級界面膠的要求

四．用法

n   材料和工具

§   B11結構界面膠（B11甲組份、B11乙組份）

§   打磨機、塑料桶、輥刷或噴壺等

n  施工步驟

1.    基層處理——成敗的關鍵

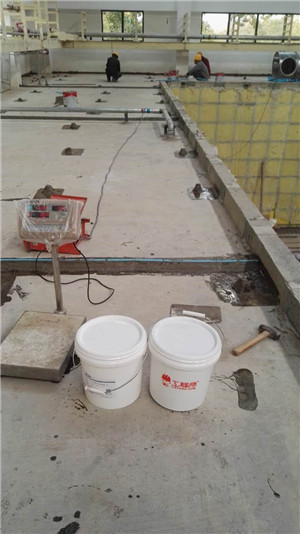

§   打磨：用打磨機去除基層混凝土表面浮漿及疏松層，露出堅實骨料；用吸塵器吸凈表面浮灰；

§   要求：堅固、干凈、干燥。無浮漿、無起砂、無灰塵、無裂縫、無油污。

2.    界面處理

§   配比：將B11甲組份：B11乙組份=2：1（體積比）,并攪拌均勻；

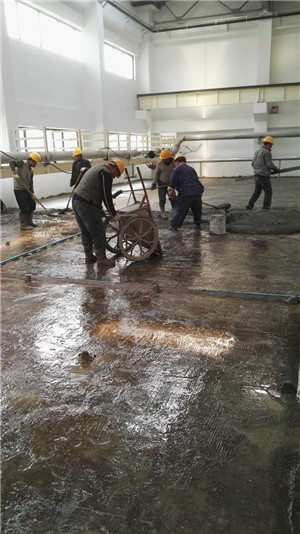

§   涂刷：將配合的B11涂于混凝土基層，要求薄而均勻，立刻趁濕抹加固砂漿或打混凝土（建議2小時內施工面層）

3.    養(yǎng)護：

§   建議行5天潮濕養(yǎng)護，然后干燥養(yǎng)護。（潮濕養(yǎng)護不要超過5天，有利于界面膠的強度上升）

n  注意事項

? 嚴格重視基層處理：非常關鍵，建議60%的精力用于基層處理；

? 嚴格控制混凝土的塌落度：新澆面層應采用低塌落度混凝土，塌落度越高的混凝土，收縮越大，容易導致收縮開裂并在裂縫部位引起空鼓；

? 嚴格控制伸縮縫的位置與切縫時間：新澆筑面層混凝土的伸縮縫的位置必須與基層原有伸縮縫的位置重合，切縫寬度與原來相符或稍寬；澆筑面層混凝土后及時切縫（在終凝前完成），避免過晚切縫是造成擾動導致切縫周邊空鼓。

? 操作時間：配制好的材料30分鐘內用完，隨配隨用。

? 施工完畢：應及時用酒精洗手及擦試工具。

? 施工溫度：宜為10～30℃，室外作業(yè)避免在雨天、大風、冰凍時施工。

五、包裝、用量及儲存

n  包裝：30kg/套（甲組份：10kg/桶×2，乙組份：10kg/桶）

n  用量：0.3kg/m²左右，

n  儲存：保質期12個月。桶蓋密封，存放在5℃以上，防止陽光直射和凍結
