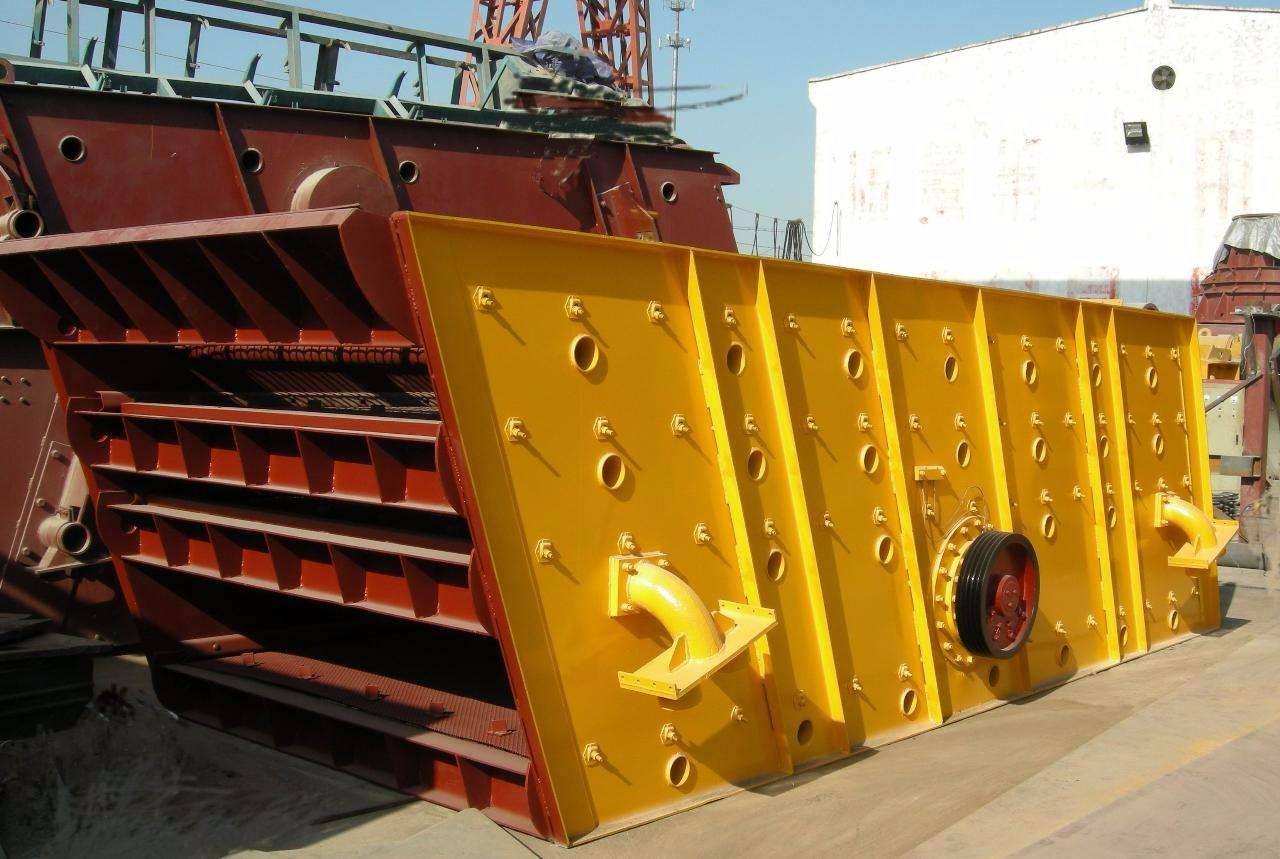

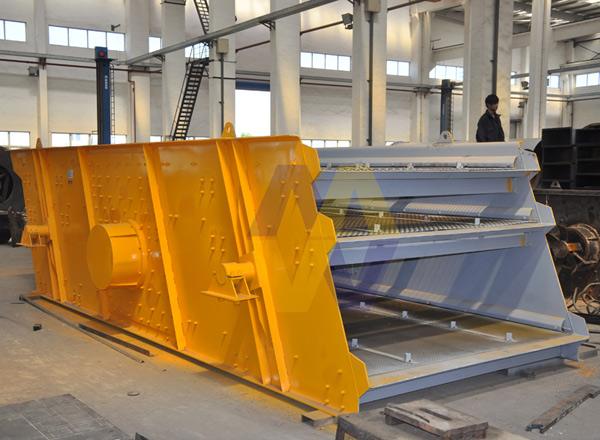

圓振動篩

圓振動篩是一種做圓形振動、多層數、新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。
結構及特點
圓振動篩是指物料在網面上做圓形運動，用于煤炭、冶金、礦山等部門作產品分級用，該圓振篩機處理能力強，篩分效率高，具有技術參數合理，結構強度、剛度高，運轉可靠，噪音小，維修方便等特點。
結構
圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。如無特殊要求，YA和2YA型為紡織篩面，Y型為沖孔篩面，各類篩面均能滿足。
振動篩結構組成：圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。
　　YKX稀油圓振動篩結構：由彈簧支承組、傳動裝置、篩箱、支承座、稀油潤滑振動器等組成。

驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷； 振動器采用偏心式結構，結構簡單；可配套選擇給料箱，給料箱的應用增加振動篩的有效篩分面積，同時延長進料端篩網使用壽命；傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。電動機安裝在篩框的左側，也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
特點
圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，使用維修方便；采用彈簧鋼編織篩網或沖孔篩板，使用壽命長，不易堵孔；采用橡膠隔振彈簧，壽命長、噪聲小、過共振區平穩等。
YKX稀油圓振動篩的特點優勢：

（1）處理能力大，篩分效率高。

（2）振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。（軸承溫升小于35°）。
（3）振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。（更換振動器只需1～2小時）。

（4）篩機側板采用整板冷作、無焊接、強度高使用壽命長。 橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接、橫梁易更換。

（5）篩機采用橡膠彈簧減振，與金屬?gòu)椈杀?，具有噪音小，壽命長，過共振動區平穩、 篩機各支點動負荷小等優點。

（6）電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。

常用領域

化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。

食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。

公害處理：廢油、廢水、染整廢水、助劑、活性碳等。
安裝方法

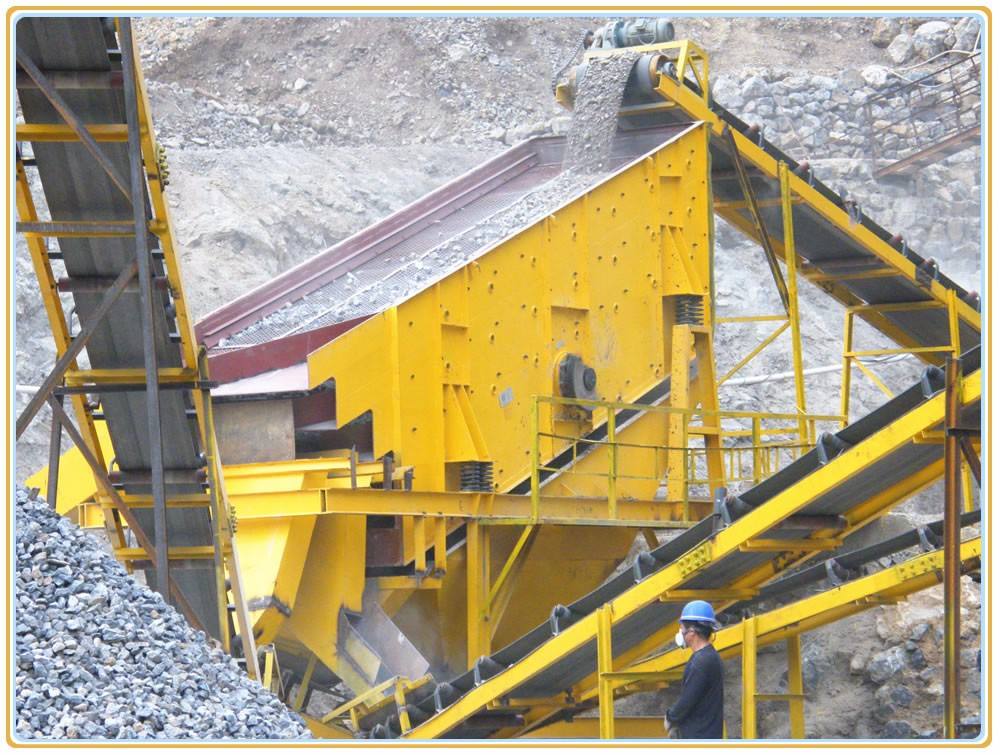

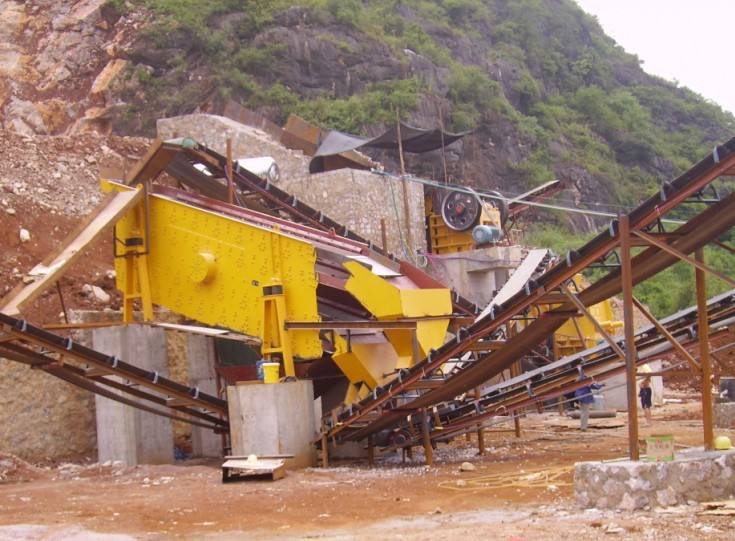

吊裝振動篩一般用于破碎行業，需要配套的有皮帶機和溜槽。吊裝振動篩的質量大約在7000斤左右吧，而且需要安裝在 一個4米高的振動平臺。吊裝篩的大致安裝方法如下： 由于它的質量較大，且需要安裝在四米高的平臺上，所以我們要?jiǎng)佑玫踯?。大致的?zhǔn)備工作應該是這樣的：吊車一部 ，千斤繩一根；人員方面最起碼的焊工要三人，專業操作起重機的2人，安裝技術人員和管理人員分別一人。安裝前 多看幾遍圖紙，牢記每個部件的安裝位置。然后一切就緒就可以開始安裝。

安裝過程中一定要注意安全，每個在場人員必須佩戴安全帽，一切的操作要聽管理人員的指揮。免得因配合不協調而 導致操作上的安全問題。吊裝篩的安裝應遵循由上到下的安裝原則，安裝一部固定一步，固定一步檢查一步。最后安裝完 成后要在技術人員的指導下開機試驗，待一切調試完成后方能投入到生產中去，且不能省去任何一個環節。

吊裝振動篩看似很龐大的一個家伙，但是遵循安裝流程的話，一切會很簡但很簡單。安裝過程中一定要注意安全，操作過程中也一定要注意安全！
操作要點
（1）操作人員在工作前應閱讀值班記錄，并進行設備的總檢查。檢查三角帶的張緊程度、振動器中的油位情況，檢查篩面張緊情況、各部螺栓緊固情況和篩面破損情況。

（2）振動篩啟動應遵循工藝系統順序。

（3）在振動篩工作運轉時，要用視、聽覺檢查激振器和篩箱工作情況。振動篩停車后應用手觸摸軸承蓋附近，檢查軸承溫升。

（4）振動篩停車應符合工藝系統順序。振動篩除特殊要求外，嚴禁帶料停車后繼續向篩子給料。

（5）振動篩交接班時應把當班篩子技術狀況和發現的故障記入值班記錄。振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期。
日常保養
（1）啟動前

檢查粗網及細網有無破損；每一組束環是否鎖緊；檢查旋振篩的篩框的V型圈是否有破損，如果有破損需要及時修補，防止物料泄露。

（2）啟動時

注意有無異常雜音；電流是否穩定；振動有無異狀。

（3）使用后：每次使用完畢即清理干凈。

（4）定期保養：定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
