了解挑選優(yōu)質(zhì)石灰的五個要點

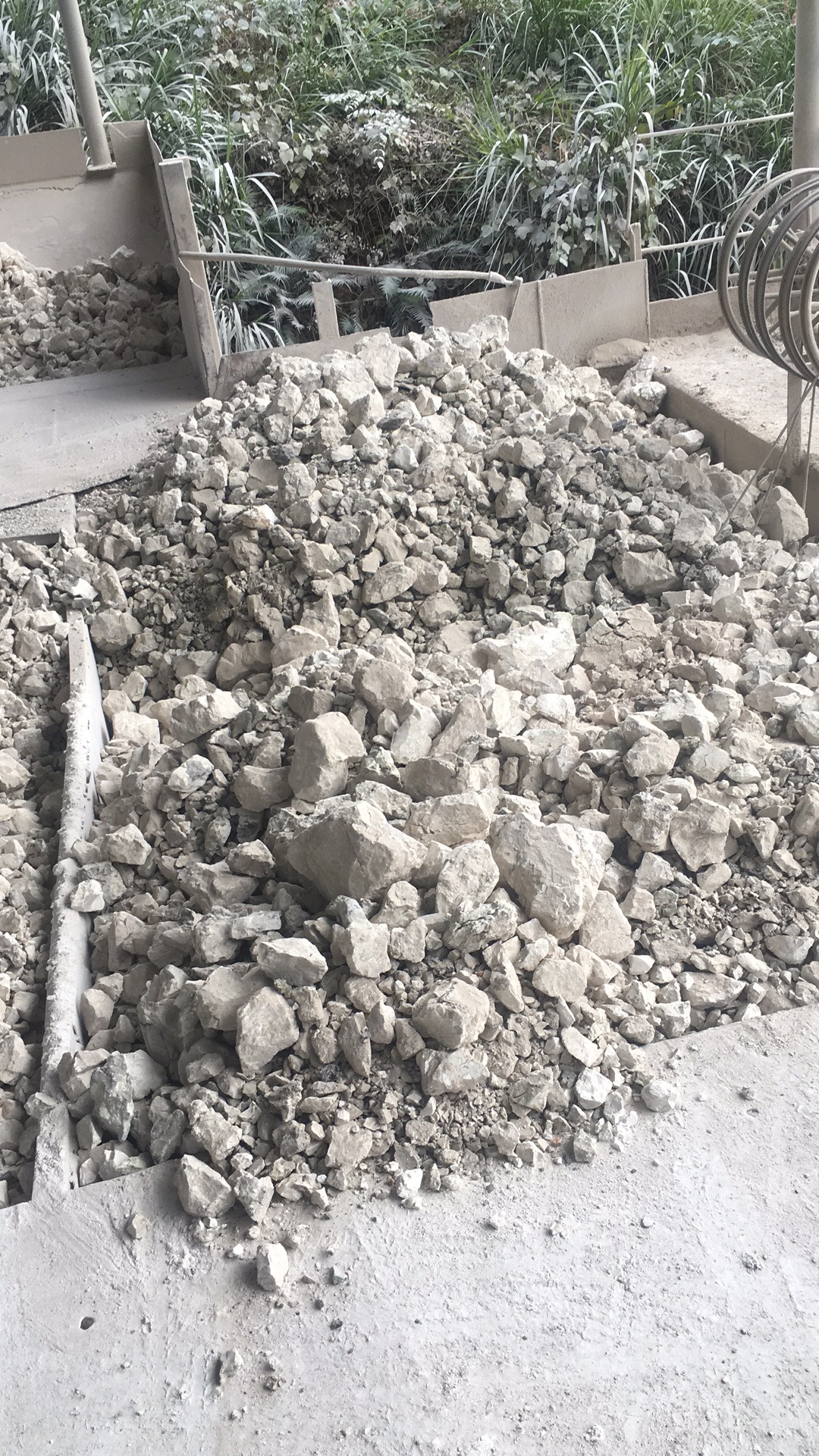

石灰是一種以氧化鈣為主要成分的氣硬性無機(jī)膠凝材料。石灰是用石灰石、白云石、白堊、貝殼等碳酸鈣含量高的產(chǎn)物，經(jīng)900～1100℃煅燒而成。石灰是人類最早應(yīng)用的膠凝材料。石灰在土木工程中應(yīng)用范圍很廣，在我國還可用在醫(yī)面。為此，古代流傳下以石灰為題材的詩詞，千古吟頌。

生石灰是將以含碳酸鈣為主的天然巖石，在高溫下煅燒而得，其主要成分為氧化鈣（CaO）。在煅燒時由于火候或溫度控制不均，常會含有欠火石灰或過火石灰。欠火石灰產(chǎn)漿量小，質(zhì)量較差，利用率降低，不會帶來危害。過火石灰的水化速度大大減慢，在硬化后才與水發(fā)生水化反應(yīng)，產(chǎn)生較大的體積膨脹，致使硬化后的石灰表面局部產(chǎn)生鼓包、崩裂等現(xiàn)象，工程上稱為“爆灰”?！氨摇笔?a target="https://baike.baidu.com/item/%E7%9F%B3%E7%81%B0/_blank">建筑工程質(zhì)量通病之一。

生石灰與水作用生成熟石灰（Ca(OH)2）的過程，稱為熟化。工程上，將生石灰加大量的水（生石灰質(zhì)量的2～3倍）熟化成石灰乳，然后經(jīng)篩網(wǎng)流入儲灰池并“陳伏”至少兩周，以過火石灰的危害，經(jīng)沉淀除去多余的水分得到的膏狀物即為石灰膏。也可將每半米高的生石灰塊，淋上適當(dāng)?shù)乃ㄉ伊康?0%～80%），經(jīng)熟化得到的粉狀物稱為消石灰粉。

基本性能

石灰的保水性、可塑性好，工程上常被用來改善砂漿的保水性，以克服水泥砂漿保水性差的缺點。石灰凝結(jié)硬化速度慢、強(qiáng)度低、耐水性差。石灰的干燥收縮大，因此除粉刷以外，不宜單獨使用。

石灰在建筑上的用途主要有：

A、石灰乳涂料 石灰加大量的水所得的稀漿，即為石灰乳。主要用于要求不高的室內(nèi)粉刷。

B、砂漿 利用石灰膏或消石灰粉可配制成石灰砂漿或水泥石灰混合砂漿，用于抹灰和砌筑。

C、灰土和三合土 消石灰粉與黏土拌合后稱為灰土，再加砂或石屑、爐渣等即成三合土?；彝梁腿贤翉V泛用于建筑物的基礎(chǔ)和道路的墊層。

D、硅酸鹽混凝土及其制品 以石灰與硅質(zhì)材料（如石英砂、粉煤灰、礦渣等）為主要原料，經(jīng)磨細(xì)、配料、拌合、成型、養(yǎng)護(hù)（蒸汽養(yǎng)護(hù)或壓蒸養(yǎng)護(hù)）等工序得到的人造石材。常用的硅酸鹽混凝土制品有蒸汽養(yǎng)護(hù)和壓蒸養(yǎng)護(hù)的各種粉煤灰磚、灰砂磚、砌塊及加氣混凝土等。

E、碳化石灰板 將磨細(xì)生石灰、纖維狀填料（如玻璃纖維）或輕質(zhì)骨料加水?dāng)嚢璩尚蜑榕黧w，然后再通入二 氧 化碳進(jìn)行人工碳化（約12～24小時）而成的一種輕質(zhì)板材。適合作非承重的內(nèi)隔墻板、頂棚等。

石灰在土木工程中應(yīng)用范圍很廣，主要用途如下：

（1）石灰乳和砂漿 消石灰粉或石灰膏摻加大量粉刷。用石灰膏或消石灰粉可配制石灰砂漿或水泥石灰混合砂漿，用于砌筑或抹灰工程。

（2）石灰穩(wěn)定土將消石灰粉或生石灰粉摻入各種粉碎或原來松散的土中，經(jīng)拌合、壓實及養(yǎng)護(hù)后得到的混合料，稱為石灰穩(wěn)定土。它包括石灰土、石灰穩(wěn)定砂礫土、石灰碎石土等。粘土顆粒表面的少量活性氧化硅和氧化鋁與氫氧化鈣發(fā)生反應(yīng)，生成水硬性的水化硅酸鈣和水化鋁酸鈣，使粘土的抗?jié)B能力，抗壓強(qiáng)度，耐水性得到改善。廣泛用作建筑物的基礎(chǔ)、地面的墊層及道路的路面基層。
