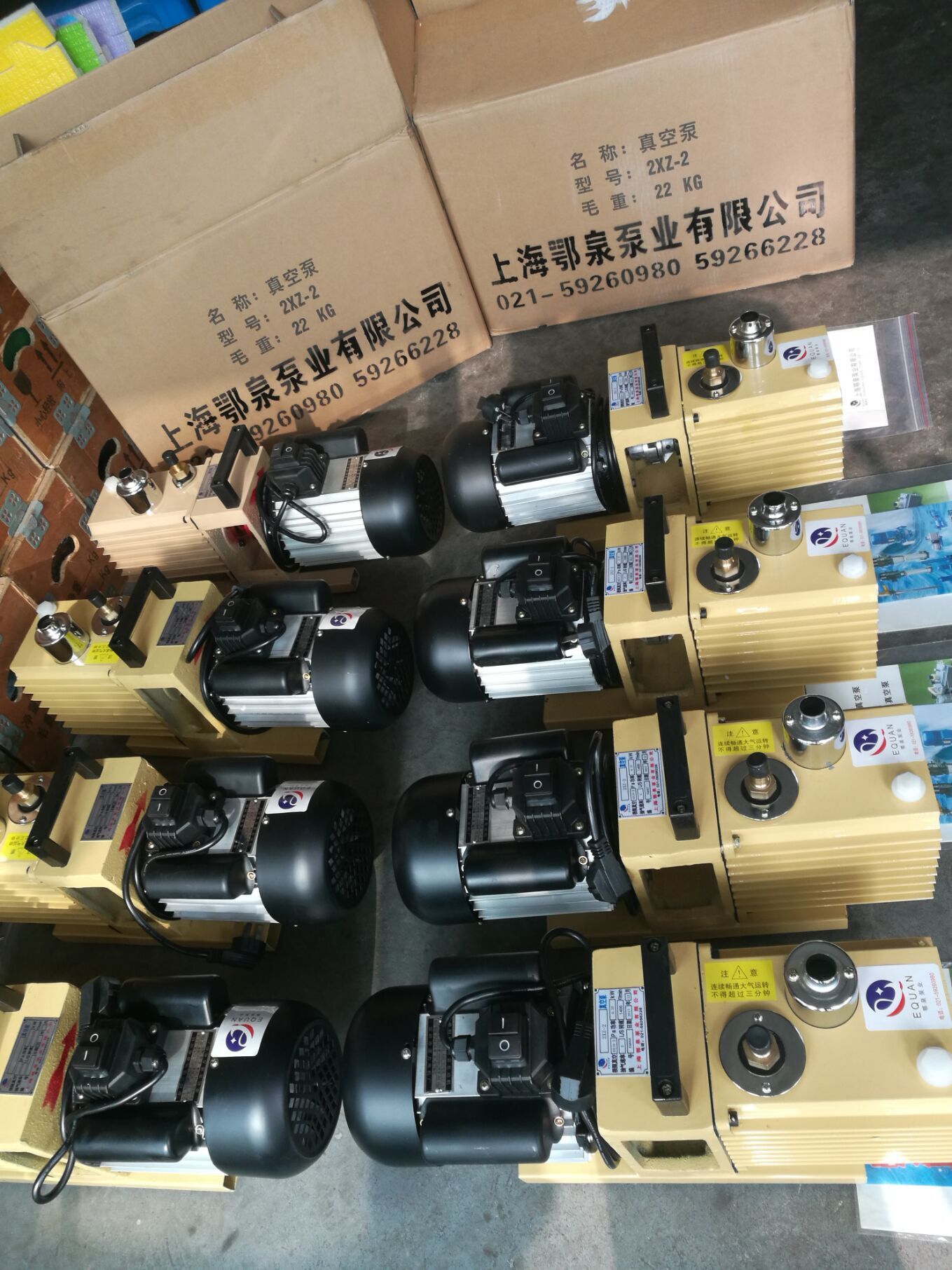

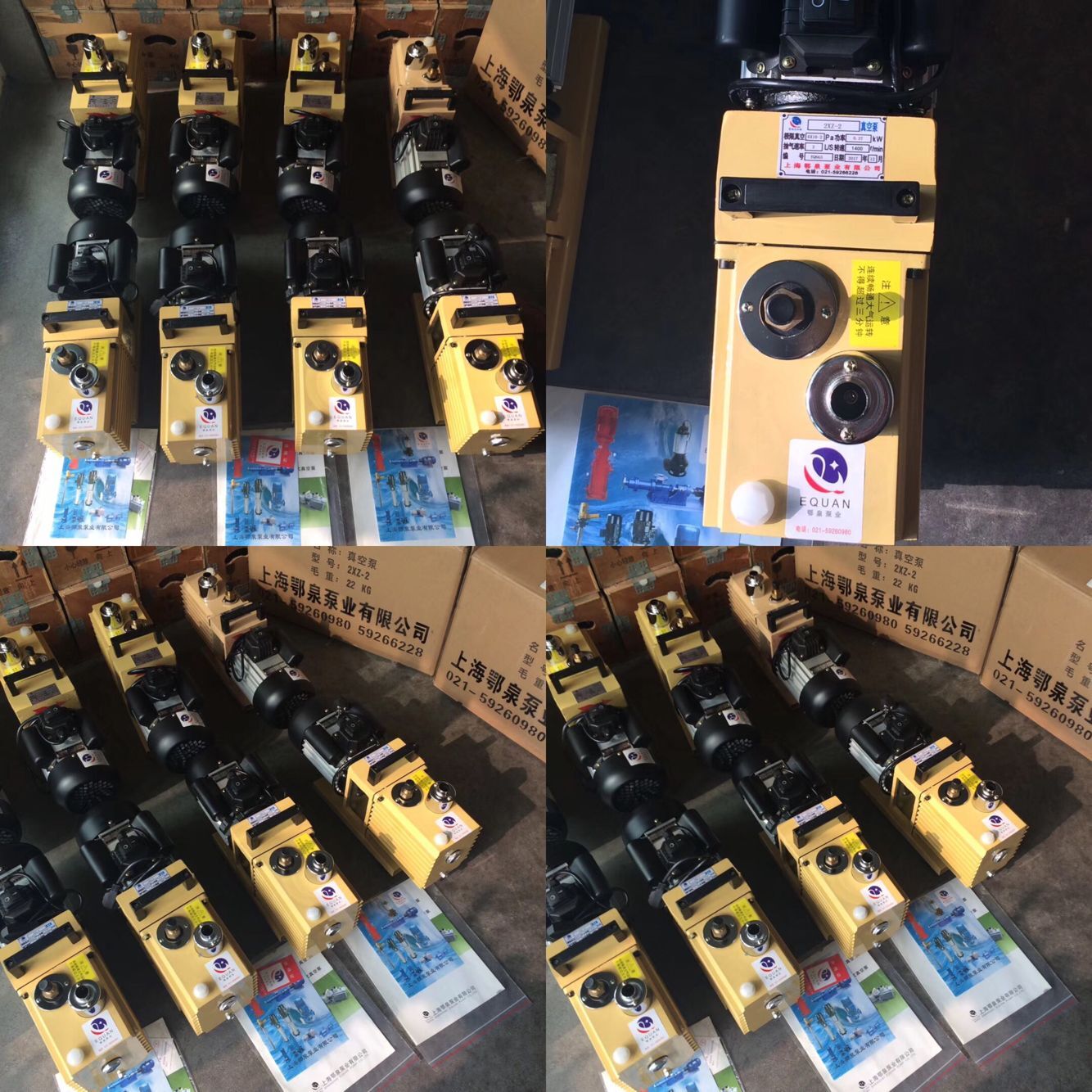

2XZ-8實驗室用旋片式真空泵

2XZ-8實驗室用旋片式真空泵概述;
  2XZ旋片式真空泵系雙級高速直聯結構旋片式真空泵。它有偏心地裝在泵腔內的轉子，及轉子槽內的旋片。轉子帶動旋片轉時，旋片緊貼腔壁，把進、排氣口分隔開來，并使進氣積腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，推開排氣閥排氣，從而獲得真空。圖一為2XZ型旋片式真空泵工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型泵裝有氣鎮閥，具有延長泵油使用時間和防止泵油混水的作用。
2XZ型旋片式真空泵具有體積小，重量輕、噪聲低、起動方便等優點。此外，還有防止返油的措施（2XZ-8）和無防止油封漏油污染場地的措施。
2XZ-8實驗室用旋片式真空泵用途及使用說明
1、2XZ型旋片式真空泵是獲得真空的基本設備，它可單獨作用，亦可作為各類高真空系統的前級泵和預抽泵。
2、2XZ型旋片式真空泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬有腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有baozan性的氣體。
4、泵有得作壓縮泵或輸送泵用。
5、2XZ型旋片式真空泵的工作環境：溫度5℃-40℃范圍內，相對溫度不大于90%，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、具泵油采用清潔的SY1634-70 1號真空泵油。

10、2XZ型旋片式真空泵可在通大氣或任何真空度下一次起動。XZ-1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。

2XZ型旋片式真空泵結構圖：

2XZ-8實驗室用旋片式真空泵主要技術規格;

型號	抽氣	極限真空（Pa）		轉速	工作	電機	進氣口	用油量	泵油	外形尺寸	總重量
	速度			（rpm）	電壓	功率	直徑	（L）	溫升
	（L／S）	氣鎮關	氣鎮開		（V）	（kw）			（℃）
2XZ-0.25	0.25	6.0×10-1			220	0.12	φ15	0.5	>40	403×130×240	16/15
2XZ-0.5	0.5	6.0×10-2	1.33	1400	380/220	0.18	φ20	0.6	>40	447×168×260	17/16
2XZ-1	1	6.0×10-2	1.33	1400	380/220	0.25	φ20	0.7	>40	469×168×260	18/17
2XZ-2	2	6.0×10-2	1.33	1400	380/220	0.37	φ20	1	>50	514×168×282	22/20
2XZ-4	4	6.0×10-2	1.33	1400	380/220	0.55	φ20	1.2	>50	565×168×282	24/22
2XZ-6	6	6.0×10-2	1.33	1400	380	0.75	KF-40	2	>60	565×200×342	50/40
2XZ-8	8	6.0×10-2	1.33	1400	380	1.1	KF-40	3	>60	650×240×430	70/60
2XZ-15	15	6.0×10-2	1.33	1400	380	1.5	KF-40	4	>70	700×240×430	86/75
2XZ-25	25	6.0×10-2	1.33	1400	380	2.2	KF-50	5	>70	770×240×430	98/85
2XZ-30	30	6.0×10-2	1.33	1400	380	2.2	KF-50	5.5	>70	770×240×430	98/85
