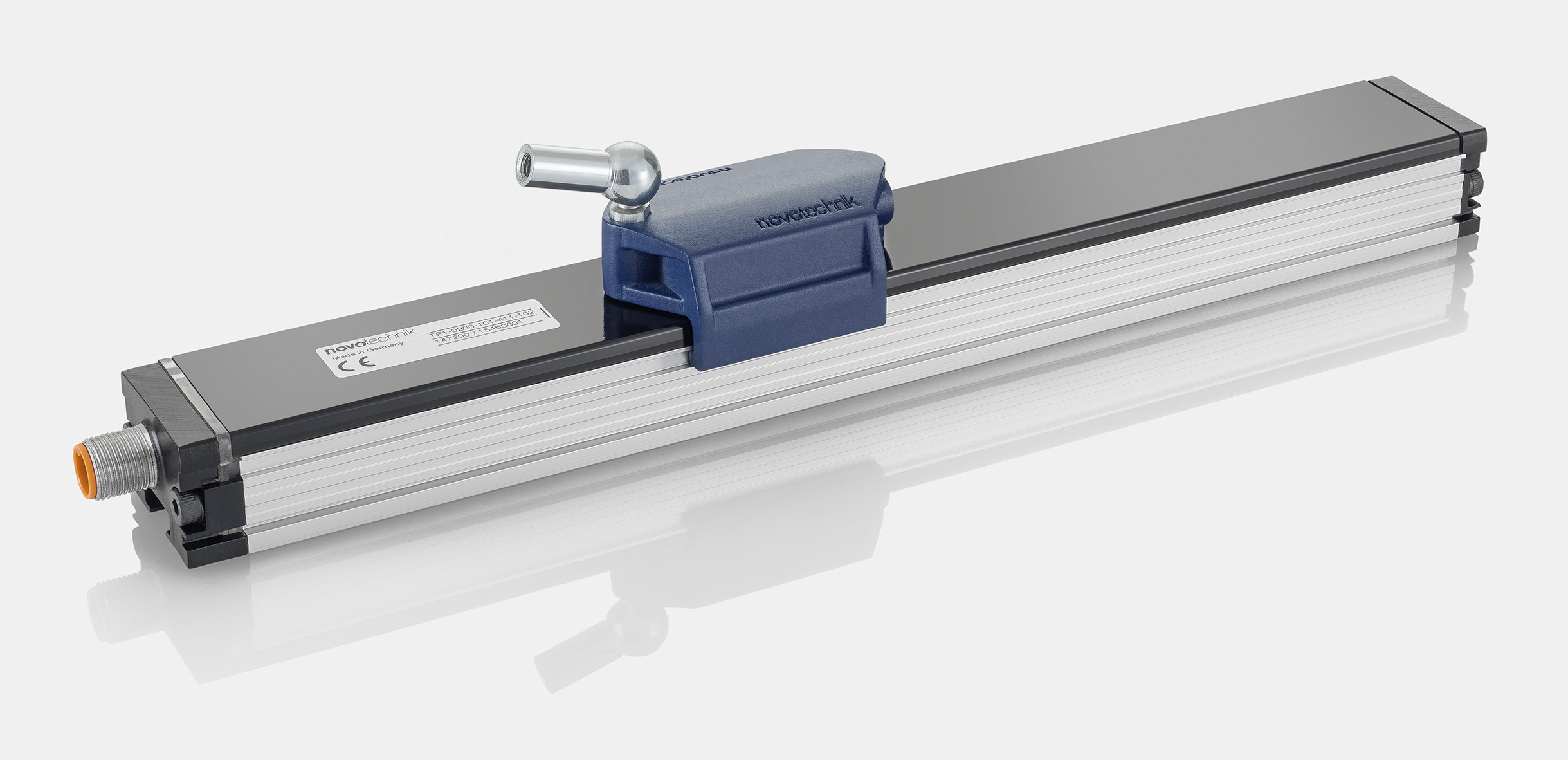

TP1位移傳感器-正交脈沖增量輸出信號接口

特點：
  JUE 對值輸出傳感器，外觀設計緊湊、堅固.
 非接觸式磁致伸縮原理，NOVOSTRICTIVE 測量技術
非接觸式位置測量
無機械磨損，無限的機械壽命
Quadrature 增量接口
 上電即工作， 位置輸出
線性優異， 最  高可達10 μm
 無論工作量程大小，分辨率可達0.001mm
 溫度系數低，<15 ppm/K
 抗沖擊或振動的性能優異
 輸出電纜或插頭可選
 防護等級IP67 / IP68

采用NOVOSTRICTIVE 測量技術，非接觸式磁致伸縮測量原理?？芍苯印ING 確、絕 對 地反映直線位移，常用于運動控制、定位和測量顯示燈領域。傳感器測量通過使用懸浮式磁塊非接觸方式實現，因此傳感器無機械磨損。采集信號輸入來自磁塊機械移動，磁塊既可懸浮移動，也可沿導軌移動。傳感器的核心感應元件封裝在鋁制外殼中，即節省了安裝空間，還能抗擊諸如灰塵、潮濕或油污等物質的腐蝕。的測量技術和堅固的機械結構相結合，使該產品的量程可達4250 mm。

帶有正交脈沖增量輸出信號接口的傳感器能直接兼容通常的編碼器輸入設備信號接口，用于四頻信號交替處理。傳感器采用的ASIC電子技術， 提供A+，B+ 和Z+ 三相脈沖輸出信號，A+/B+相位相差90?，Z+ 脈沖為參考信號；為了 度低于額定移動速度，仍可獲得位置增量數據輸出，故靜態數據讀取不會缺失。傳感器上電后經過初始化，就可讀取實際位置的 絕 對值，故不需要（上電復位啟動）獲取參考運動起點。

規格參數：

行程：0050 至 4250mm

 jue 對線性： ± 10 μm**（工作量程 1000 mm時）
                    ± 25 μm**（工作量程 2500 mm時）
                    ± 40 μm**（工作量程 4250 mm時）
電氣零點公差：± 0.5 mm

輸出信號：RS422差動 / 增量

分辨率（4 times interpretation）： 1 或 5 μm

可重復性： 6 μm
滯后： 4 μm
工作電壓：24 (13 ... 34) VDC
工作電壓波動： 10 %Vss
電流功耗 ：100 mA
溫度系數 ：15（最小0.01 mm/K） ppm/K
過壓保護：40（長久） VDC
極性接反，反向電壓保護：up to Umax
信號輸出保護：7（長久） VDC
絕緣阻抗（500 VDC）： ≧ 10 MΩ

環境參數
工作溫度范圍：-40 ... +85 ?C
儲藏溫度范圍：-40 ... +105 ?C
工作濕度范圍：0 ... 95（無冷凝） %R.H.
MTTF（ISO 13849-1，無負載情況下抽樣）：27 年
抗沖擊標準： DIN IEC68T2-27 100（11 ms）（單擊） g
抗振動標準： DIN IEC68T2-6 20 (10 ... 2000 Hz, Amax = 0.75 mm)
防護等級： DIN EN 60529 IP67 帶擰緊接頭
                     IP68 直出電纜
**) 采用1 微米分辨率測量。分辨率越高，會導致允許的線性度誤差增大。
使用懸浮式磁塊時的機械參數
輸出有效信號時的往返速度：2.2 resp. 1.1 ms-1
輸出有效信號時的往返加速度：200 ms-2
機械壽命無限次
標準工作量程范圍 (尺寸B)
及增幅定義
50, 75, 100, 125, 150, 175,200, 225, 250, 275, 300, 325, 350,375, 400, 425, 450, 475, 500,550, 600, 650, 700, 750, 800, 900,1000, 1100,1200, 1300, 1400,1500, 1600, 1700,1800, 1900, 2000, 2250, 2500,2750, 3000, 3250, 3500, 2750,4000, 4250
其他長度可定制mm
滿足CE-標準
抗輻射標準：RF噪音場強EN 55011, class B
抗噪聲標準：ESD EN 61000-4-2
輻射抗擾： EN 61000-4-3
防爆：EN 61000-4-4
RF場傳導抗擾：EN 61000-4-6
