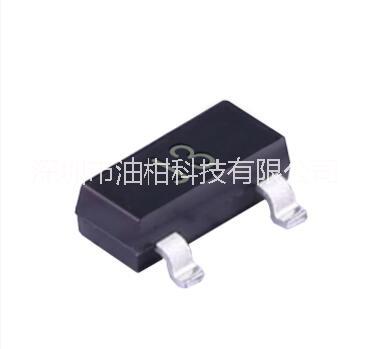

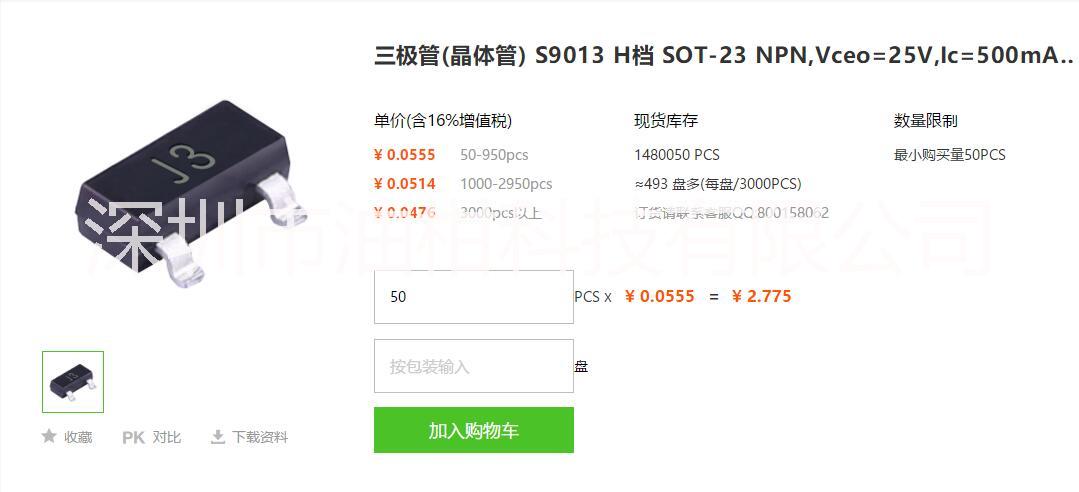

三極管 S9013 H檔 SOT-23 NPN

    選用貼片三極管的基本常識


    油柑網通過自建大型物流倉儲基地，建立完善的供應鏈和品控體系，解決找貨難，交期長，品質不穩定等行業痛點，構建健康的電子產業供應鏈生態圈。


    貼片三極管的擇用


    貼片三極管運用中有幾個首要疑問：


    其一是曩昔習氣運用通孔裝配式三極管，怎么找對應的片狀三極管；


    其二是從參數電路上找到的三極管類型市場上卻無法購得、怎么代換。這也往往是規劃、開發人員及修理人員在運用中較大的難題。


    形成這兩個難題的原因是同一種管芯做成不一樣封裝的器材時，其類型不一樣。


    例如：


    東芝公司出產的一種以TO—92封裝的小功率三極管．其類型為2SC1815，然而用同一管芯選用SOT—23封裝時．其類型成為2SC2712；而選用SO-70封裝時．類型又成為2SC4732。根據這一實際，在選用或代換時、應根據三極管的根本參數需求，在晶體管手冊上尋找出參數根本一樣．并且封裝符合需求的三極管。


    這兒以常用TO一92封裝的9012、9013為例來闡明：


    先找出9012、9013首要參數：


    9012為PNP管、Vceo為30V、Ic為500mA、Pcm為625mW；


    9013是NPN管、Vceo為30V、Ic為500mA、Pcm為625mW。


    在晶體管手冊上可找SOT-23封裝的三極管．其參數差不多的類型如表所示。在表中，Pcm這—項明顯小于9012或9013．這是片狀SOT—23的散熱面積小所造成的、假如實際運用時Pcm需求不大．則可經過實驗，看是不是滿意電路需求，若經過各種實驗(如高、低溫實驗)能滿意需求方可很多運用!


    類型類型Vceo（V）Ic（mA）Pcm（mW）


    NPN2SC285930500150


    NPN2SD59625700200


    PNP2SB62425700200


    PNP8C80745500310


    在代換時，有必要了解清楚原管子（或需求的管子）的功用(是通用三極管、是開關三極管等)、構造(如達林頓管、帶阻三極管、組合三極管)或有特殊需求(如高反壓、低噪聲等)及—些首要參數然后從手冊(或公司數據手冊)找同一功用、功用、構造及參數相似的進行實驗或代換，別的，要注意的是作業頻率(是MF段、HF段、VHF段或UHF段等)．選用的f要滿意作業頻率的需求。


    這兒有必要指出，目前的各種三極管種類不計其數．這兒僅僅是舉幾個例子而己。重要的是要搜集各大半導體器材廠的資料。它不參數、封裝，還有類型代碼，這給選用、代換供給了極大的便利。
