便攜式涂層測厚儀操作

便攜式涂層測厚儀操作

林上LS220是一款便攜式涂層測厚儀，該儀器適用于鋼鐵等鐵磁性金屬基體上的涂料、清漆、搪瓷、鉻、鍍鋅等非磁性涂層的測量，也可用于銅、鋁、壓鑄鋅、黃銅等非磁性金屬基體上的涂料、陽極氧化層、陶瓷等非導電涂層的測量。

1. 開/關機
開機：
短按儀器上按鍵開機，開機后顯示儀器的生產日期，調校日期，版本號和序列號，然后進入最近一次記錄的歷史數據界面。
關機：長按儀器上按鍵關機；或3分鐘無操作自動關機。
2. 儀器設置
在關機狀態下，長按鍵3秒，進入到儀器設置界面。
間隔2秒鐘以內的按鍵操作為選擇功能，按鍵后大于2秒鐘不操作為確認當次操作的功能。
1) 測量基體選擇
具有鐵基測量(Fe)、非鐵基測量(NFe)和自動識別(Fe/NFe)三種測量模式。一般情況下用Fe/NFe自動識別模式即可。當測量基體是已經確認的，可以選擇Fe或者NFe作為固定測量模式。
快速按下按鍵（需2秒內按下），選擇需要測量的基體，短暫停留后（大于2秒），儀器自動確認選擇結果并進入到測量狀態。
2) 語言設置
儀器具有中英文兩種顯示，出廠默認為中文顯示。設置方法：在關機的狀態下常按鍵，進入到設置界面，短按鍵選擇“Language”,短暫停留后（大于2秒），進入到中英文選擇界面，再短按鍵選擇需要的語言，短暫停留，語言設置完成，進入測量界面。
3) 單位設置
儀器可以設置公制或英制單位，出廠默認為公制單位μm。設置方法：在關機的狀態下長按鍵，進入到設置界面，短按鍵選擇“Unit”，短暫停留后確認當前操作，進入到單位選擇界面，再短按鍵選擇需要的單位，短暫停留(大于2秒)，單位設置完成，進入測量界面。
3. 調零
儀器在次使用，換電池之后，改變測量材料或環境溫度變化等，為減少測量誤差，應進行調零操作。強烈建議用未噴涂的同一種工件表面進行調零，因?yàn)椴牧系拇判院蛯?dǎo)電等性能參數不同，會造成一定測量誤差。若沒有未噴涂的工件時可以用附送的調零板調零， 有鋁調零板和鐵調零板，請根據測量材料的不同正確選用。

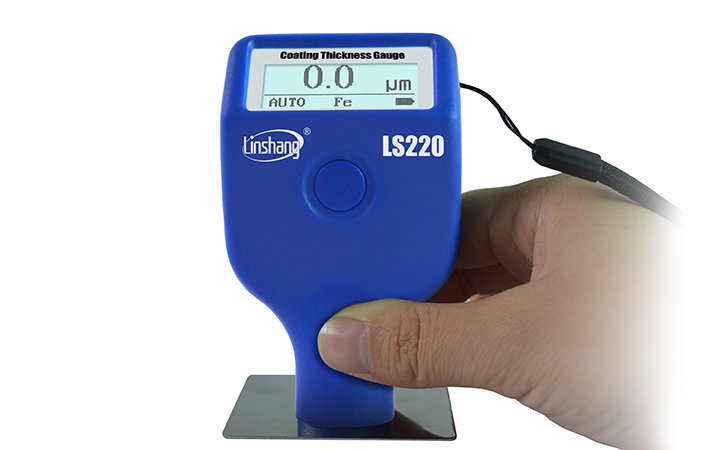

1) 用儀器測量調零板或未噴涂工件（基體），此時儀器會顯示一測量值（測量時將儀器探頭垂直按壓在調零板或基體的中心位置，保持探頭穩定不要傾斜或晃動）。
2) 保持探頭不動，輕按一下儀器上的按鍵，聽到峰鳴器提示聲后，儀器會提示“調零請壓緊探頭”。
3) 等儀器提示“請?zhí)崞鹛筋^15cm以上”，抬起探頭并離開調零板或基體15cm以上。
4) 再次聽到峰鳴器提示聲后，液晶顯示0.0，調零完畢。
5) 調零完成后，將標有標準數值的測試片放在調零板或基體上測量，如果數值穩定且與標準片上標定的數值一致（誤差在±1μm內），說明儀器可以正常使用了。
注：由于工件表面粗糙度，灰塵，劃傷等原因，調零后，再測同一位置時不一定是顯示0 μm。儀器的操作要正確、熟練，不然也會導致測量數值的不穩定。
4. 測量

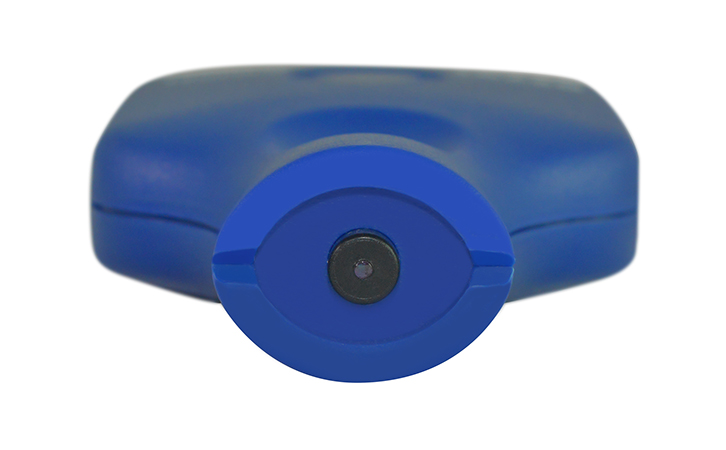

1） 手指握住探頭有防滑凹槽的位置。
2）將儀器探頭垂直按壓在被測物的表面，保持探頭穩定不要傾斜或晃動，屏幕上將出現測量結果，并有峰鳴器提示。
3） 要繼續測量，可以抬起探頭，遠離待測物，然后重新按照步驟 2）操作。
測量時，可能出現以下的幾種界面：
+INFI：超出有效測量范圍或探頭固定的測量模式與被測基體不符
-INFI：測量值小于-100μm，儀器需要重新調零。
自動識別模式下，由Fe基體切換成NFe基體時，會提示：NFe測量模式。
自動識別模式下，由NFe基體切換成Fe基體時，會提示： Fe測量模式。
5. 查看測量記錄
測量模式下，短按鍵可查看歷史數據。儀器共存儲9組數據，超過9組數據時，自動最舊的記錄值，1為最近的一次測試數據，記錄數據關機不丟失。
