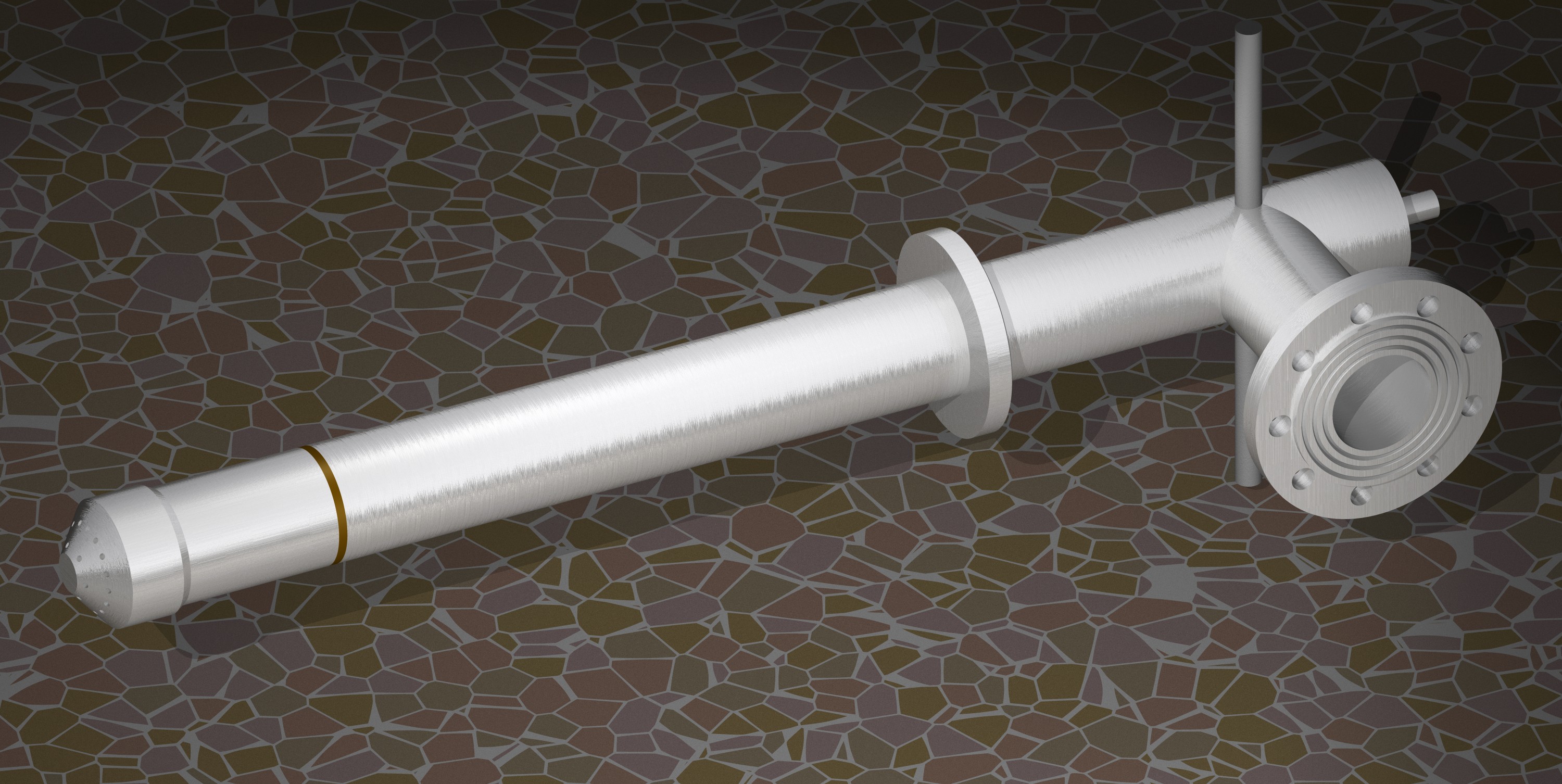

垃圾焚燒廢液焚燒油槍

一、 行業背景

二、 霧化機理

三、 技術參數及特點

四、 改造后達至目標

五、 改造方法

六、調試方案

一、 行業背景

我公司從事燃燒器及其控制方面的研發及售后服務。目前有輕燃燒器、重渣油燃燒器、氣體燃燒器等產品。

國內燃燒器現狀：進口燃燒器本身均是按照設計，其油槍?zhuān)ㄈ紵鳎?duì)油品的要求較高，而實際在國內生產過程中，隨著石油加工工藝的不斷提高，合適價格的重油、渣油品質不斷下降，表現在粘度增大，水分及其它固體顆粒物比例增大，造成原配油槍?zhuān)ㄈ紵鳎c(diǎn)火困難，霧化效果差，燃燒不充分，易產生黑煙及結焦、堵塞現象。這樣不僅嚴重影響生產而且還對環境造成污染。

豐富的現場經驗及的霧化理念，成功的為國內許多大型企業單位進行了油造工作，并取得了良好的經濟及社會效益。并在?有色冶金節能?2003年第三期發表“1350t/d懸浮焙燒爐燃燒器的改造”，能夠達到重渣油冷態點燃油槍。

我們?cè)概c行業內所有人士一道為提高工業燃燒器的效率，降低生產成本，保護環境作出我們的努力。油槍頭已經獲得國家實用新型：ZL200420075259.4

二、 霧化機理

我們根據霧化理論“氣泡霧化理論”，成功開發出“氣泡霧化”型油槍。所謂“氣泡霧化”就是利用較低壓力的霧化介質（0.5MPa左右）與燃油（0.5MPa左右）在特殊設計的噴嘴內相互剪切，變形，加速后在霧化室（氣泡發生器）中產生大量的油膜包氣泡的氣泡流，當氣泡在通過噴口時產生霧化，從而產生更細的油滴。這種霧化油滴索太爾平均直徑在40um左右。

無論任何一種霧化方式，都是在努力使燃油霧化成較小顆粒，從而增大油膜與空氣的接觸面積，從而達到充分燃燒之目的。而我們也是為這一目的做著我們的努力。

三、 技術參數及特點（由于每臺爐子現場狀況不同，因此油槍技術參數不盡相同，我們會根據現場狀況給出合理的解決方案）

特    點：  1.節能環保，平均節油率15％。

            2.霧化良好，可實現重渣油冷態點火。

            3.火焰剛性強，不冒黑煙、不甩油、不結焦。

            4.槍頭使用壽命長，檢修方便。

            5.耗汽量小，為油質量流量的5％左右。

6.調節比大，可達1：6。

7.火焰長度：2.5m（可調節）

四、改造后達至目標

1.易點火，燃燒穩定。

2.燃燒充分，不冒黑煙。

3.不結焦,不堵塞。

4.節油率8％。

五、改造方法

改造后油槍連接簡圖

       熱工程序修改如下:

油槍進

開吹掃閥（10S）

點火桿進

開汽閥

點火15S   點火桿退

開油閥   火檢（YES）   運行

（NO）

關油閥

關汽閥

開吹掃閥（10S）

油槍退

如果原爐子有油槍推進器及現場控制柜，只改造管路及更換油槍即可。

六、調試方案

本油造可利用爐子小修或大修期間進行，管道改造及熱工程序調整完畢后，將油槍安裝到位并調整點位置。

A、將運行程序切換至就地控制，按油槍運行程序一步一步進行手動操作，主要是調節油、汽針型閥門使油槍達到最燃燒效果。然后切換至DCS系統操作。

B、亦可以利用DCS系統直接點火，在點火器打火15秒內迅速將油槍調整至最燃燒狀態。

C、穩燃時可用針型閥門調整至出力100kg/h~300kg/h。仍可達到較佳霧化效果。
