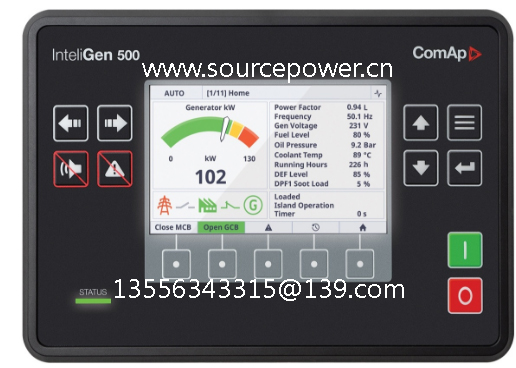

InteliMains 210，IM3210XXBAA，InteliGen 500，5英寸大屏幕彩色遠程顯示器安裝操作

4 A保險絲應與電池正子串聯連接到控制器和模塊。 永遠不要將這些物品直接連接到啟動電池。 保險絲的值和類型取決于連接設備的數量和電線長度。 推薦的保險絲（非快速）類型 -  T4 A.由于內部電容器在上電期間充電不快。
CAN總線的大長度取決于通信速度。 對于250kbps的速度，在CANC總線（擴展模塊，ECU）和32C模式的CAN2總線上使用，大長度為200米。
總線必須以線性形式接線，兩端都有終端電阻。 除控制器終端外，不允許任何節點。
必須使用屏蔽電纜1，必須連接到端子T01（接地）。
外部單元可以以任何順序連接在CAN總線上，但必須保持線路布置（無尾部，無星形）。
CAN總線必須由兩端的120歐姆電阻端接，使用具有以下參數的電纜：
平衡電阻器
進入RS-485端口的傳輸總線在未傳輸時進入不確定狀態。這種不確定狀態可以使接收器接收到對于250kbps的速度，在CANC總線（擴展模塊，ECU）和32C模式的CAN2總線上使用，大長度為200米的接收器。
總線必須以線性形式接線，兩端都有終端電阻。除控制器終端外，不允許任何節點。
必須使用屏蔽電纜1中，必須連接到端子T01（接地）。
外部單元可以以任何順序連接在CAN總線上，但必須保持線路布置（無尾部，無星形）。
CAN總線必須由兩端的120歐姆電阻端接，使用具有以下參數的電纜：來自電纜上拾取的噪聲的數據位。要防止這些數據位，應強制傳輸線進入已知狀態。通過在傳輸線的一個節點上安裝兩個620歐姆的平衡電阻，您可以創建一個分壓器，迫使差分對之間的電壓小于200毫伏 - 接收器的閾值。您應該只在一個節點上安裝這些電阻器。下圖顯示了使用偏置電阻的傳輸線。 Balancíng電阻直接放置在控制器的PCB上。使用跳線PULL UP / PULL DOWN連接平衡電阻。
將控制器連接到PC并保存存檔以備份（不是必需的，但建議使用）。 斷開控制器上的所有端子，并從配電盤上卸下控制器。
卸下后蓋和所有插件模塊。
使用平頭螺絲刀或其他合適的工具松開后蓋。
