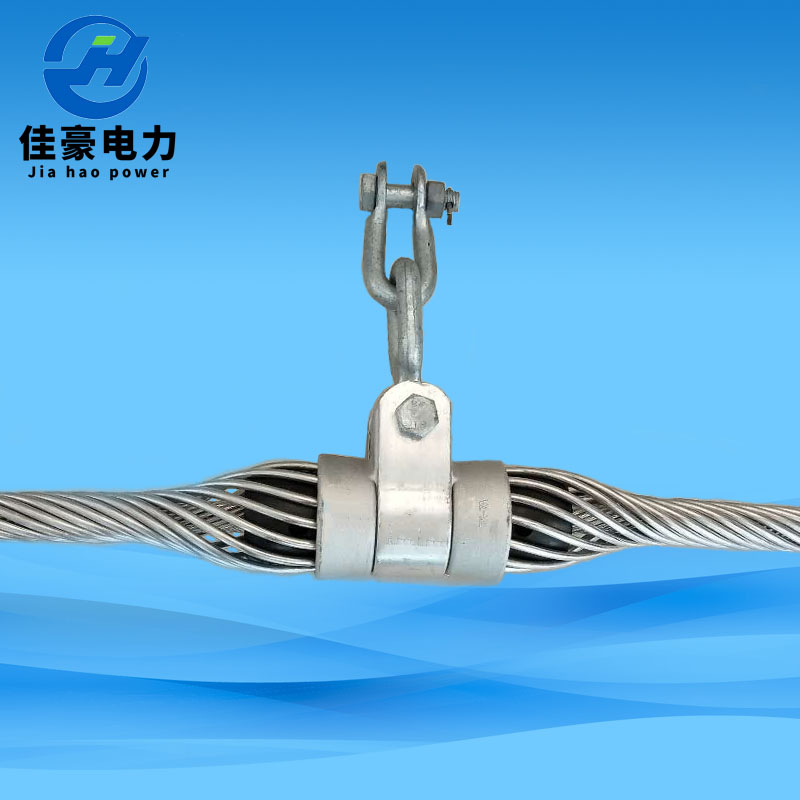

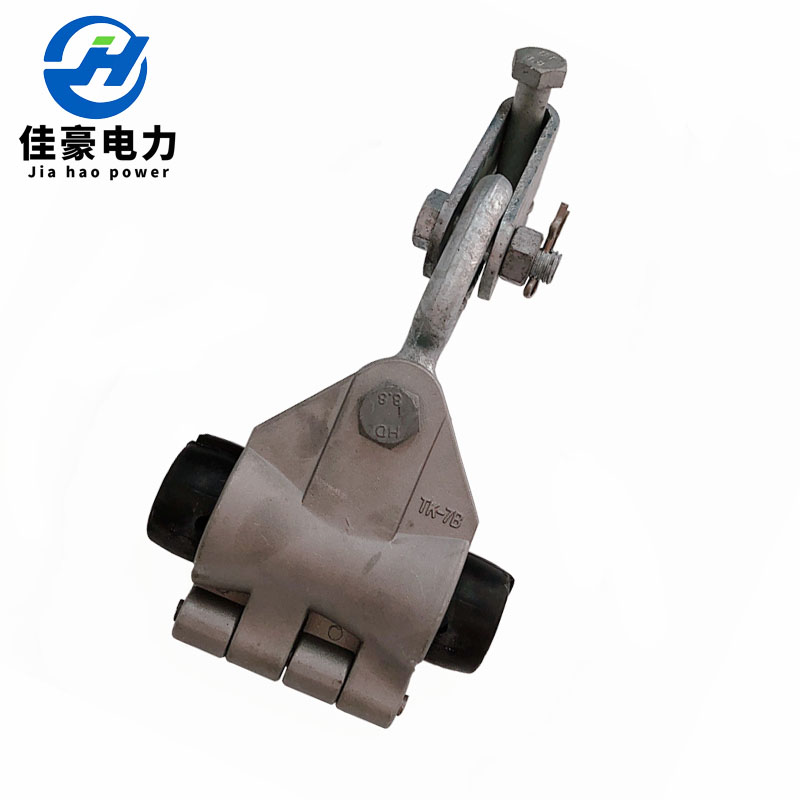

OPGW懸垂線夾

產品介紹：

又名：懸垂金具串，單聯懸垂金具，雙聯懸垂金具

材質：鋁合金絲，鋁合金套殼，三元乙丙橡膠

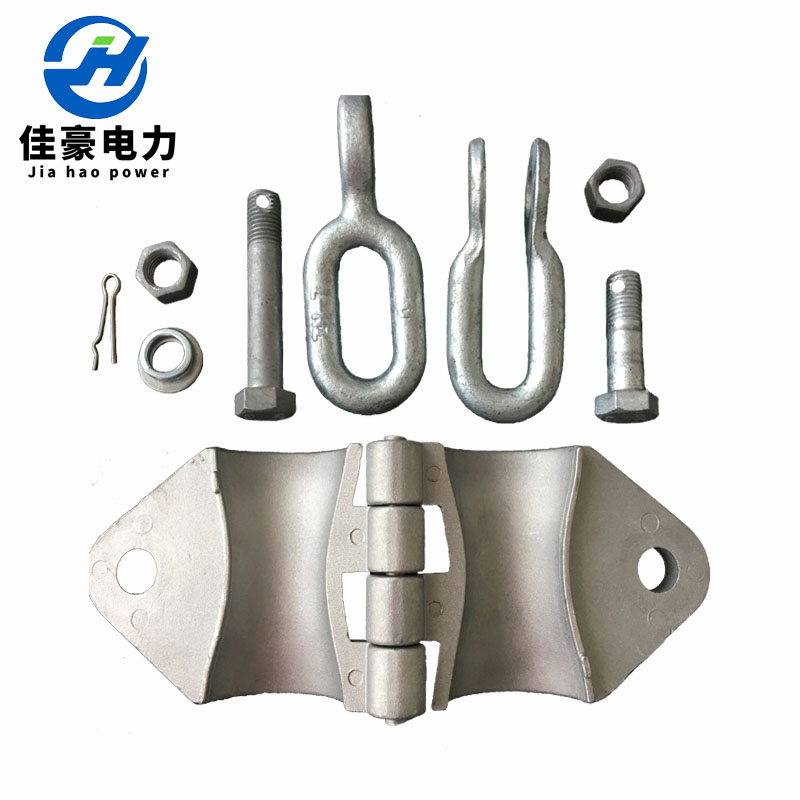

組成：內絞絲、外絞絲、橡膠夾塊、套殼、真角掛環、U型掛環、螺栓、螺母等。

特點：1、應力分布均勻，無集中點，能增強纜線安裝點的剛度，對光纜的保護性能好。

          2、有較好的動態應力承受能力，雙層結構對于長時間不平衡負載的運行光纜起到

                更大的保護作用，其握力可達光纜極限抗拉強度的10%－20%。

          3、與光纜有較大的接觸面積，并配以柔性橡膠夾塊，增強的自阻尼，使磨損減小。

          4、表面平整，端部圓滑的外形，提高了電暈放電電壓，減少了電能損失。

          5、優質的鋁合金材質，提高了線夾的機械性能及抗腐蝕能力，大大延長壽命。

          6、安裝方便，無需專業安裝工具，免維修，降低施工費用。

使用條件：仰角≤25°角的桿塔上。

強度：線夾破斷強度100KN。

懸垂線夾訂貨須知：

金具的訂貨除按設計部門提供的金具型號、數量外，由于光纜金具與光纜技術參數配合要求

嚴格，也就是說兩者要有很好的相容性，否則可能導致工程失敗。通常金具與纜應作配合性

試驗后，才會有較高的可靠性。

一般金具訂貨時應提供如下技術參數：

1）光纜外徑（±0.2-0.3）   mm

2）光纜破斷強度（UTS）     KN

3）光纜允許張力           KN

4）光纜每日運行張力           KN

5）光纜抗側壓強度               N/10cm

6)  運行檔距                        M

7) 光纜最外層絞絲的絞向       左/右

8）短路電流容量                   i2t/ka2s

9) 計算橫截面積                   mm2
