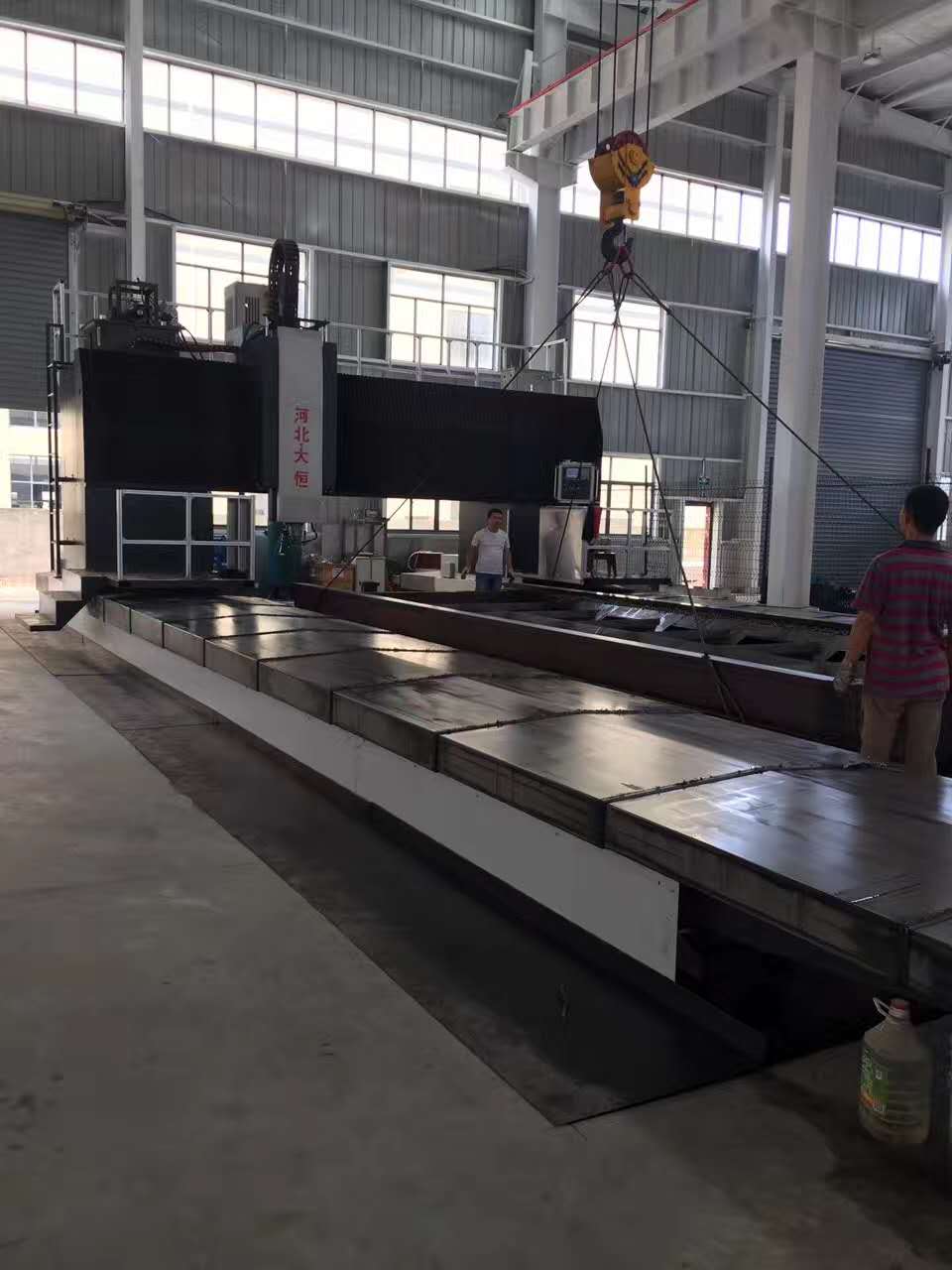

數控龍門銑床 DHXK2203
[數控龍門加工中心]
滄州市數控龍門銑床廠家
[數控龍門加工中心]
郵箱：
手機：
- 品牌： 河北大恒
- 型號： DHXK2203
- 售后服務： 終身上門維護
- 數控機床分類： 數控銑床
- 主電機功率： 18.5/22
- 運動方式： 點位控制
- 加工尺寸范圍： 3000*1800
- 主軸轉速范圍： 6000
- 刀具數量： 24
- 控制方式： 閉環控制
- 控制系統： 三菱
- 布局形式： 立式
- 動力類型： 氣動
- 用途： 金屬切削
- 適用行業： 通用
大恒公司的前身是一家大型的鑄造廠，曾經為武漢重工、沈陽機床、齊齊哈爾等大型企業供應數控龍門銑床，2003年自已生產加工數控龍門銑床，鑄造經驗豐富，系統方面采用的是進口的絲桿和導軌發那科的系統，配置高。
環評過后的大恒鑄造車間，一塵不染。
參加廣東展會2018年的11月份
| 序號 | 項目 | 主要參數 | ||
| 1 | X軸行程 | mm | 3200 | |
| 2 | Y軸行程 | mm | 2200 | |
| 3 | Z軸行程 | mm | 1000 | |
| 4 | 龍門跨距 | mm | 2200 | |
| 5 | 主軸端面至工作臺距離 | mm | 200-1200 | |
| 6 | 工作臺面積（寬*長） | mm | 1800*3000 | |
| 7 | 承重 | T | 8 | |
| 8 | T型槽數量 | No. | 9 | |
| 9 | T型槽尺寸/間距 | mm | 22/200 | |
| 10 | 進給驅動方式 |
| 聯軸器直連（R+W) | |
| 11 | 主軸轉速 | rpm | 6000 | |
| 12 | 主電機功率 | kW | 18.5KW | |
| 13 | 主軸扭矩 | N.m | 143 | |
| 14 | 主軸錐度及規格 |
| ISO7:24NO50 | |
| 15 | 拉刀方式 |
| 自動 | |
| 16 | 主軸直徑 | mm | 190 | |
| 17 | X、Y、Z快移速度 | m/min | 10/10/8 | |
| 18 | X、Y、Z伺服電機功率 | kW | 3/3/3 | |
| 19 | X、Y、Z伺服電機扭矩×減速比 | N.m | 36/36/36 | |
| 20 | X、Y、Z伺服電機轉速 | rpm | 6000 | |
| 21 | X、Y、Z軸絲杠直徑 | mm | Φ63/Φ50/Φ50 | |
| 22 | 進給速度 | mm/min | 6000 | |
| 23 | 最小步進當量 | mm | 0.001 | |
| 標準配置 | ||||
| 序號 | 明細 | 序號 | 明細 | |
| 1 | 數控系統：發那科（配手輪） | 7 | Z軸氮氣平衡系統 | |
| 2 | 主軸同步帶傳動 | 8 | 變壓器 | |
| 3 | 主軸油冷系統帶油冷機 | 9 | 三色燈 | |
| 4 | 自動潤滑系統 | 10 | 清潔 | |
| 5 | 外冷系統（水冷） | 11 | 導軌防護 | |
| 6 | 全防護 | 12 | 機床重量35噸 | |
一、 機床主要結構特點：（機床框架圖）
1． X軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。
導軌形式：臺灣上銀兩條55型滾柱直線導軌，每條安裝5個滑塊。
2． Y軸：銑頭溜板沿橫梁導軌往復運動。
Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。
導軌形式：臺灣上銀2條55型滾柱直線導軌。
3． Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。
Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重
導軌形式：貼塑滑動復合導軌，主軸箱導軌采用先高頻淬火后磨床精磨加工工序。
4.銑頭：主銑頭采用18.5KW發那科原廠主軸電機，轉速可達6000轉。
5、大件：機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。
機床大件均采用樹脂砂造型、高強度優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性。
