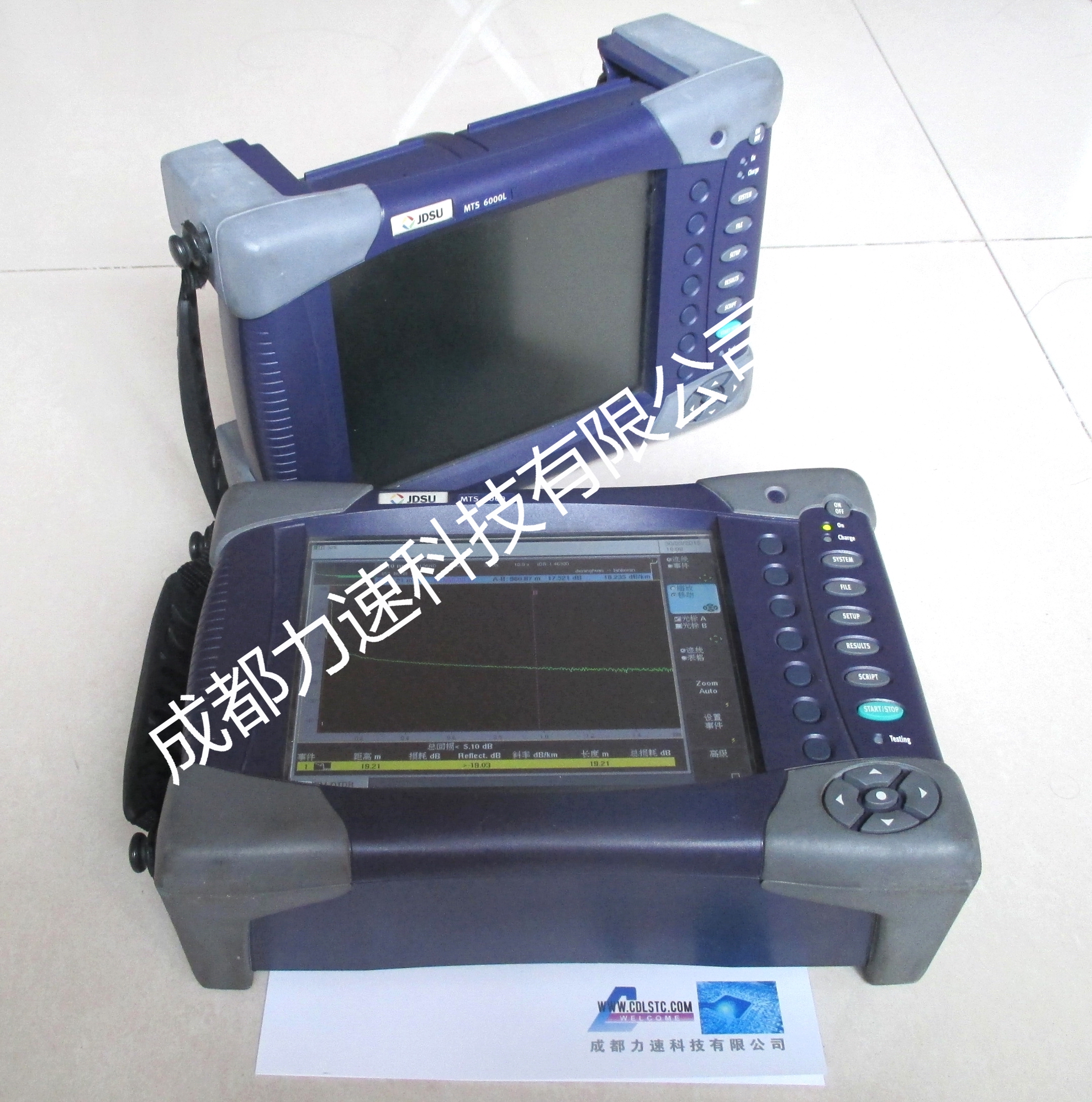

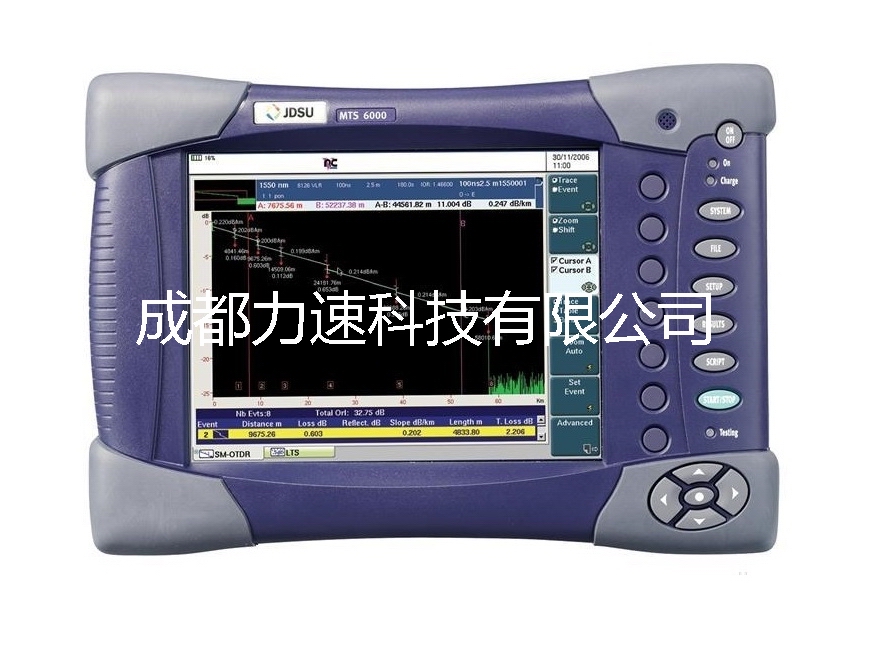

MTS-6000A  OTDR 多動態可選100——250KM實測

        MTS-6000 具有模塊化的設計，它能夠提供廣泛的測試功能，具有40多個不同的光纖模塊用于各種類型的應用。MTS-6000的多功能性使得技術人員能夠采用一種類型的測試設備進行標準化的測試，然后可以引入新的現場測試功能而無需增加成本。

功能特點
結構緊湊，重量輕，高度集成
已經可以支持40多個應用模塊
有IL/ORL、OTDR、PMD、CD 或WDM 插拔模塊選擇
與MTS-5100和MTS-8000的插拔模塊兼容
帶有內置的VFL、功率計、LTS與視頻檢查顯示選件，具有的連接檢查功能
內置的光話機選件用于使用光纖通話
話機中的數據模式能夠對兩個遠端單元進行配置、測試與結果采集
在嚴酷度、跌落測試、延長電池壽命等方面超過Telcordia 的技術指標

結構緊湊，高度集成
MTS-6000 的多功能性使得它能夠解決FTTx／接入網／城域網或者速度為10 Gb/s 與40 Gb/s 的長途／快捷網。
內置VFL、功率計、LTS、話機／數據以及視頻檢查顯微鏡選件
在一個模塊內具有插入損耗（IL）與光回損（ORL）功能（雙向）
在一個模塊內具有光時域反射計（OTDR）與色散（CD）功能
在一個模塊內具有極化模式色散（PMD）,波分復用（WDM）與光譜分析功能

應用
SU 已經開發出寬范圍的現場可替換OTDR 模塊，適用于任何網絡類型上的任何應用。SU提供了30 多個OTDR模塊，用于對任意多模或單模網絡進行測試與故障查找。MTS-6000 具有SU的業界的50 dB UHD OTDR 模塊。

高性能
SU OTDR 模塊產品系列是產業內的性能參考。MTS-6000具有新的VLR 以及UHD OTDR 模塊，它能夠提供：
業內的光學技術指標
的動態范圍，1550 nm 波長為50 dB
最短的事件盲區，0.8米
業內的數據采樣速度：0.1s
業內的衰減測量精度：±0.03dB/dB

快速而的故障查找
快速檢測斷點／故障
的故障定位
一鍵式自動測試
無需特定的設置
距離、損耗與ORL 測試

技術指標
MTS-6000 技術指標（25°C 時的典型值）

通用技術指標
顯示
TFT 彩色顯示屏，8.4”，LCD 800 x 600，高分辨力（標準配置）
觸摸屏，TFT彩色顯示屏，8.4”，LCD 800 x 600，高分辨力（可選配置）

存儲和I/O 接口
內部存貯器1000 個測試結果
擴展存貯器（可選）：最小1 GB（可選）
2x USB V1.1：用于U盤、鼠標、鍵盤、打印機等標準外圍設備
1x RJ-45 以太網：用于接入現有網絡，實現FTP文件傳送和遠程控制功能

電源
電池類型標準可取出鋰離子電池（6600m）

尺寸與重量
外形尺寸：285 mm x 195 mm x 93 mm（11.2 x 7.7 x 3.7 in）
重量：僅主機（不帶電池與模塊）：2.4 kg；帶有一個插拔模塊與電池的主機：3.4 kg

基本單元光接口（可選）

功率計（獨立的光功率計）
功率范圍：+10到-60dBm
校準波長：850，1310 與1550 nm
連接器類型：通用推／拉型（UPP）

話機
波長：1550 nm ±20 nm
動態范圍：>45 dB 范圍
功能：帶有數據／文件傳送
激光器安全級：1M 類激光器
連接器類型：現場可更換型

光回損計
可選波長：1310nm，1550nm
測量范圍：0~45 dB
不確定性：±1dB
顯示分辨率：0.01dB

可視故障定位儀（VFL）
波長：635 nm ±15 nm
輸出功率：<1 mW
激光器安全級：2 類激光器
連接器類型：通用推／拉型（UPP）

連續波（CW）光源 （與OTDR同一端口）
波長（可選）： 1310，1550 與1625 nm
輸出功率：-3.5 dBm
15 分鐘穩定度：± 0.02 dB
8小時穩定度：± 0.2 dB
激光器安全級：1M 類激光器
連接器類型：現場可更換型

視頻檢查顯微鏡（通過USB）
放大倍數250X 或400X，通過USB 端口

OTDR模塊技術指標
激光安全等級： 21 CFR Class1
距離單位： km ，英尺，英里
折射率范圍： 1,30000 － 1,70000 nm 步長 0,00001
采樣點： 128000
距離范圍： 2.6m 到范圍
距離顯示分辨率： 1cm
標識分辨率：最小 1cm
最小采樣間隔： 4cm
距離精度： ±1 m ± 采樣分辨率 ±1.10-5 x 距離
衰減測量模式： 2 點、 5 點、 LSA
顯圍： 1.25dB-55dB
衰減顯示分辨率： 0.001dB
標識分辨率：最小 0.001dB
衰減線性度： ± 0.03dB/dB
反射精度： ±2 dB
門限值： 0.01 － 5.99 dB 步長： 0.01 dB
存儲格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0
注： UHD 系列 衰減線性度為 ± 0.05dB/dB

訂貨信息

基本儀表平臺
MTS-6000 平臺，帶有高可視性彩色顯示屏與電池組EM6000
MTS-6000平臺，帶有高可視性觸摸屏與電池組EM6000T
擴展存貯器E60EXTMEM
帶有UPP 連接器的VFL E80VFL
光話機E80TS
帶有UPP 連接器的光功率計（提供2.5 mm 作為標準配置） E80PM
