3.5寸40PIN IPS數碼顯

[3.5寸液晶顯示屏

3.5寸IPS

3.5寸TFT

數碼顯示屏

ILI9481]

深圳市寸數碼顯廠家

采購數量

1 片以上

價格

￥36.00

運費： 廣東深圳市寶安區 | 買家支付運費

購買數量： 庫存 10000片

在線詢盤聯系廠家：13420936126 0755-21501103

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[3.5寸液晶顯示屏 3.5寸IPS 3.5寸TFT 數碼顯示屏 ILI9481]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（3.5寸40PIN IPS數碼顯）

品牌： 瀚宇彩晶Hannstar
型號： HT035SHV009NS
加工定制： 是
種類： IPS型液晶屏(模塊)
屏幕尺寸： 3.5

產品概述:

產品型號（Product model）：TFT3.5全視角IPS
分辨率（Resolution）：320*480
面板尺寸（Panel size）：3.5英寸
視角：IPS全視角，高亮背光，高對比度，陽光下清晰可視
驅動芯片（Drive chip）：ILI9481
接口連接方式（Interface PIN）：40PIN插接，排線間距：0.5mm
接口方式（Interface type) ：MCU I8080 8BIT/16BIT,SPI-3WIRE/4-WIRE
活動區域（Active area）：48.96*73.94mm
產品厚度（thickness）：3.45 mm MAX
觸摸類型（Touch type）：可帶觸摸（RTP）
工作溫度：-20~+70°C

產品圖片:

正面圖：

帶觸摸正面圖：

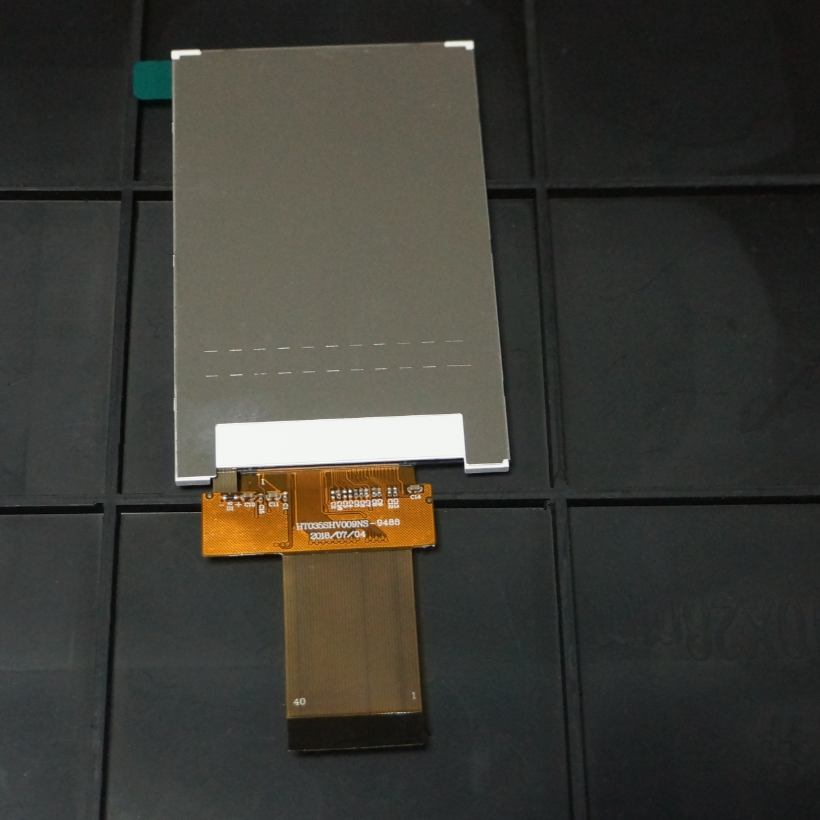

背面圖：

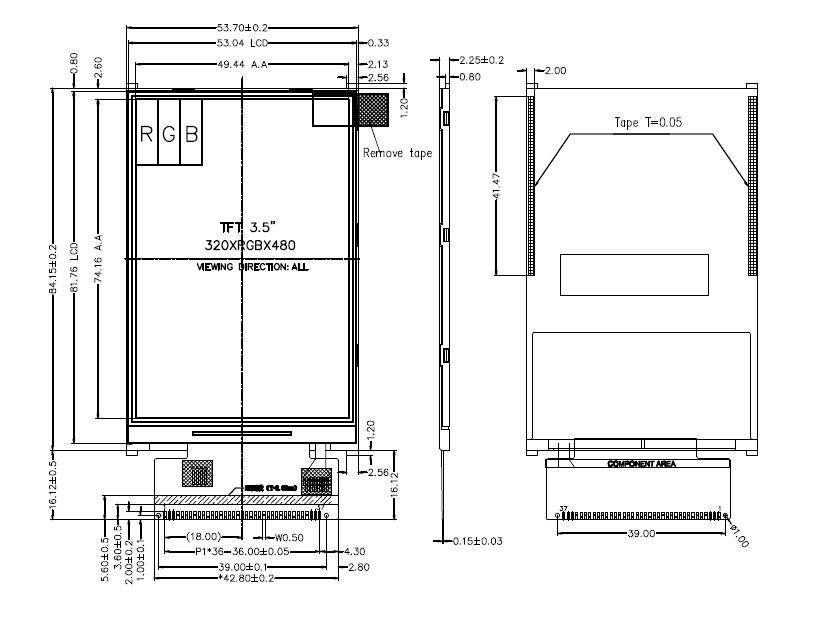

結構圖：

顯示屏接口定義：

端口號	代碼	說明描述
1-4	XL/YU/XR/YD	觸摸屏TP信號線輸入端，不用時懸空．
5	GND	Ground(0V)
6	VCC	系統電壓3.3V
7	VCC	系統電壓3.3V
8	TE	幀同步信號輸出端,不用時懸空．
9	CS/SPI_CS	顯示屏幕片選信號輸入端。當片選信號為"L"時，數據/指令 I/O口使能。
10	RS/SPI_A0	作為指令/數據 選擇端口：“H” : 數據 ；“L” : 指令。
11	WR/SPI_SCL	使用MCU接口時，作為寫信號輸入端；　使用串口ＳＰＩ接口時，作為：ＳＰＩ時鐘信號輸入端．
12	RD	使用MCU并口接口時，作為讀信號輸入端．　使用串口ＳＰＩ接口時，直接接到ＶＣＣ端．
13	SPI_SDA	使用MCU并口接口時，直接接到GND端．　使用串口ＳＰＩ接口時，串口數據輸入端．
14	SPI_SDO	使用MCU并口接口時，不用要懸空．　使用串口ＳＰＩ接口時，串口輸出端．
15	/RESET	復位信號輸入端。當上電后必須進行復位。
16	GND	Ground(0V)
17-32	DB0-DB15	數據線輸入端
33	LEDA	背光正極3.3V輸入端
34-36	LEDK	背光負極輸入端
37	GND	Ground(0V)
38	IM0	數據端口選擇,常用8位，16位，串口ＳＰＩ：如下（建議在主板上IM0,IM1,IM2端口上:各放兩個電阻：一個上拉到VCC，一個下拉到GND,靈活使用貼元件處理） IM0接地（GND）,IM1接高（VCC）,IM2接地（GND）: 16位接口：DB0-DB15； IM0接高（VCC）,IM1接高（VCC）,IM2接地（GND）: ８位接口:DB0-DB7；其它DB8-DB15接地. IM0接高（VCC）,IM1接地（GND）,IM2接高（VCC）: 3-line SPI：SDA,SDO ，其它DB0-DB15接地. IM0接高（VCC）,IM1接高（VCC）,IM2接高（VCC）: 4-line SPI：SDA,SDO ，其它DB0-DB15接地.
39	IM1
40	IM2

另有同款3.5寸可完全替代的超寬視角屏：

買屏提供全套技術資料：包括顯示屏規格書，驅動IC規格書，提供STM32與單片機51例程,并有工程師提供技術支持！

聯系人：劉小姐

電話（微信同號）：13420936126

專業生產各種尺寸TFT產品,廠家直銷,穩定供應,歡迎洽談及大量采購！

此款接口IPS屏，長期供貨，IPS面板市場較缺貨，受面板和驅動供應的影響，我們有可能變更驅動和面板。批量采購請?zhí)崆按_認，謝謝！
