山東煤礦提升機信號裝置

            山東煤礦提升信號裝置

1 主要功能

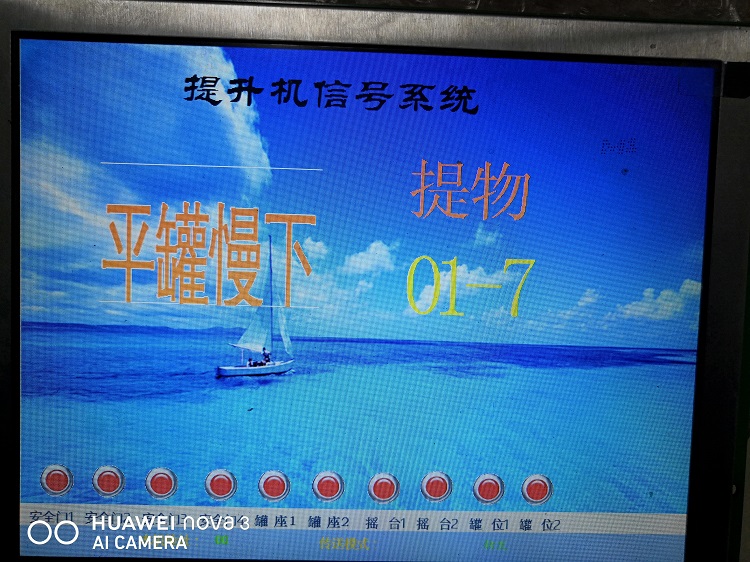

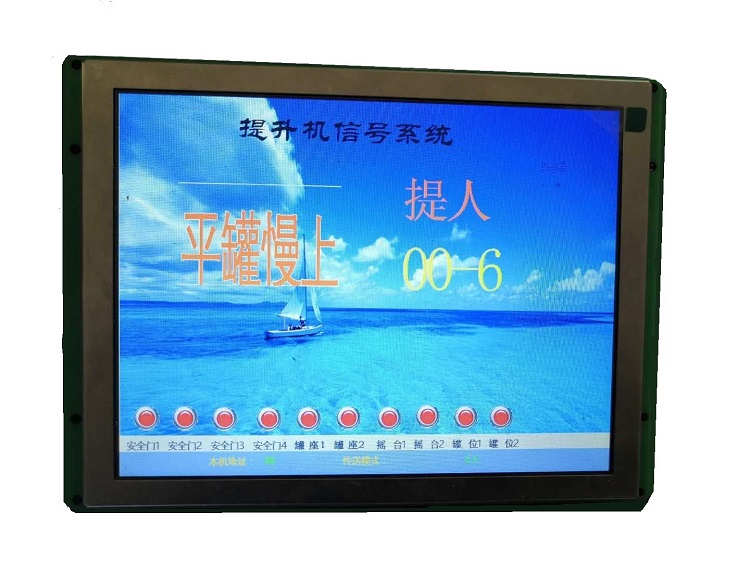

1.1 可發出打點信號，同時具有數顯、漢字顯示、語音提示功能（上行、下行、

慢上、慢下、急停）語言音響聲級：不低于 85dB；

1.2 每臺信號裝置可方便的對其進行設置一個不重復的編碼（車房‘0’ 井口， ‘1’

以此設置）；

1.3 具有二級傳送功能 ，其它水平信號只能發到斜巷上口，相應發出聲光信號，

并顯示打點數和打點位置編號，斜巷上口信號再轉發到車房，并顯示打點數和其它水

平打點位置編號（急停信號可以發到所有聯機裝置），自動實現多水平的信號區分；

1.4 急停功能，在待機狀態下，按下急停按鈕時聯線上的各裝置，均發出聲光信

號，并數字顯示位置編號，漢字顯示“急停”，車房內的急停繼電器 1/2 斷開。

按下“急停”按鈕時，急停繼電器斷開，同時其他繼電器全部斷開。只有再次按下發

出“急停”信號的信號器上的“急停”按鈕時，沿線上的信號器才能自動復位，解除

急停閉鎖狀態。車房內的急停繼電器 1、2 吸合。

1.5 信號閉鎖輸出功能，信號裝置有無源接點接入絞車控制回路，即信號不發或

發 1 點信號時（工作信號或急停信號同樣有效）絞車不允許啟動，當發開車信號時（2、

3、4、5、點），絞車允許啟動；

1.6 當絞車起動時，車房內信號裝置輸入工作閘繼電器常開接點信號，實現每個

水平自動控制語音報警器，無需重新架設電纜。

1.7 對講呼叫功能。在待機狀態下，可實現單工對講及呼叫功能,數字通訊，語

音清晰；

1.8 信號記憶查詢功能。通過車房內信號器上的“信號”按鈕，可查詢次沿

線信號器發出的信號。

1.9 有三種開關量控制輸出方式，可根據現場需要自由選擇。
