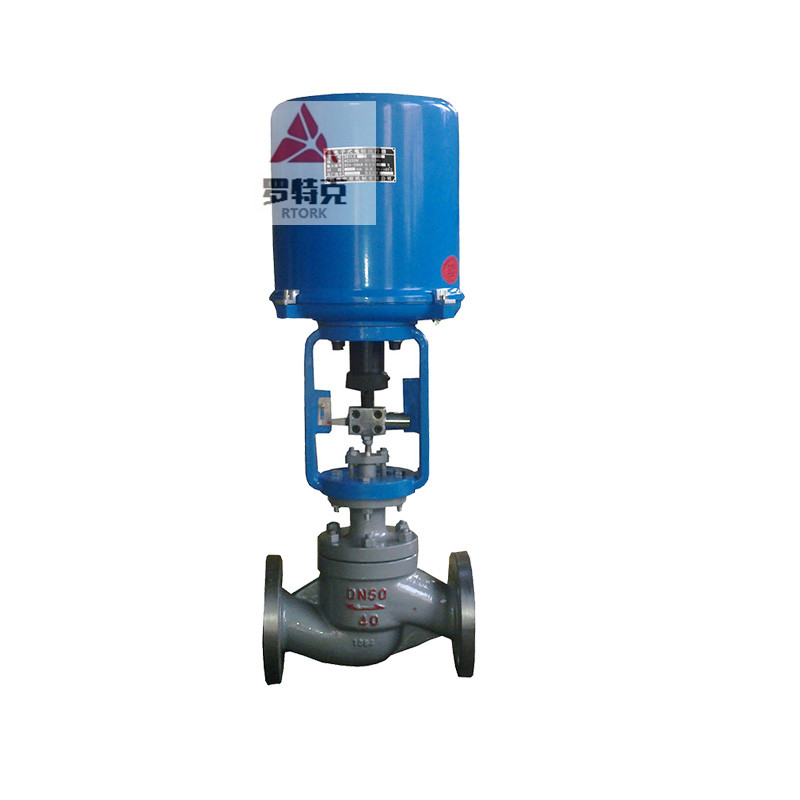

電子式電動執行器381LSC-65

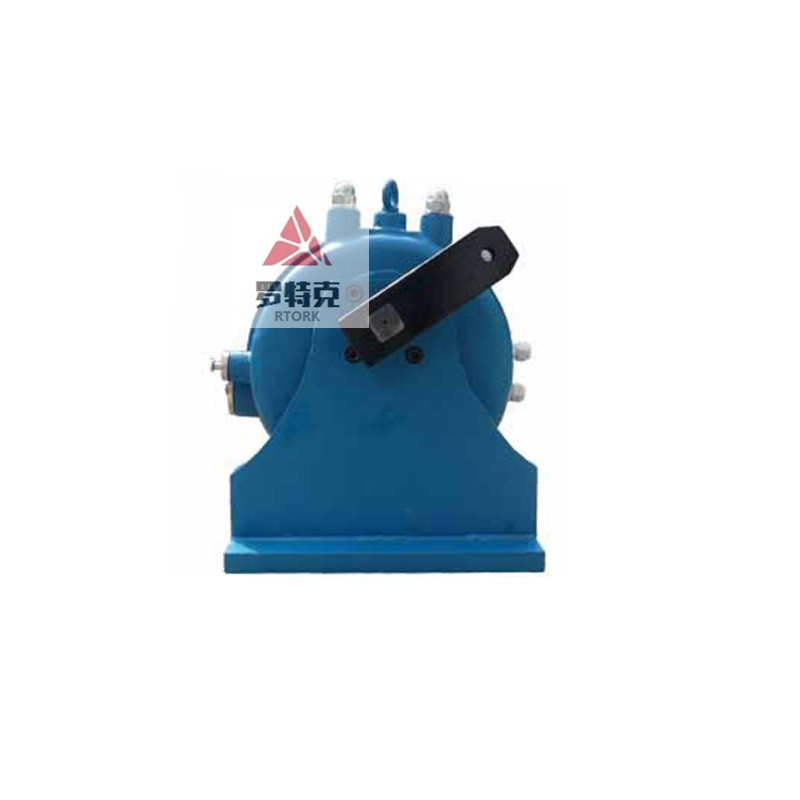

 電子式電動執行器381LSC-65

一、動作原理
   揚州羅特克361電動執行器是以220V/380V.AC為驅動電源，接受計算機、調節器或操作器的4～20mA.DC或1～5V.DC輸 入信號來工作的全電子式電動執行器。電子控制單元采用集成電路制做，稱為控制模塊，本身具有伺放功能?？刂颇K部分接受的輸入信號和開度檢測部分的開度信 號相比較并放大，向其差值的方向驅動和控制電機。電機的旋轉通過驅動皮帶輪，同步皮帶傳給被動皮帶輪，使旋轉套轉動。輸出軸帶有防止轉動的止轉銷，因 此螺旋套的轉動帶輸 出軸上下方向運動。執行器用開度檢測部件進行檢測，通過齒條齒輪傳動傳給精密電位器。精密電位器的動作變換為電信號，作為開度信號反饋給控制模塊部分，其 結果使 得來自計算機調節器或操作器的信號和開度信號之間的偏差被減小。當偏差時控制部分令電機停止在該位置上。由于精密電位器采用帶復位彈簧的導電塑料方式 的無隙接觸。所以齒條齒輪及正齒輪的齒隙被抵消，可隨時檢測出準確位置，而且精密電位器壽命要比饒線式電位器長幾十倍，保證了工作可靠性。
二、361電動執行器的功能特點：
1、可以帶過載保護單元。當閥門卡死，或過負荷等原因造成電動機電流過大時，過載保護單元動作切斷電動機電流，起到保護作用。故障后，執行器仍可正常工作。
2、電動機內部有溫度保護開關。當電動機內部溫度超過容許溫度時，開關動作自動斷開繞組電源，從而保護電動機不燒毀，執行器正常運作。
3、執行器控制模塊采用的混合集成電路，樹脂澆鑄固化，可靠性高、防潮、防震（341無控制模塊）。
4、執行器本身具有伺服功能，無需外加伺服放大器（341直接用220V電源控制）。
5、執行器電機內部裝有溫度保護開關。
6、電機內部裝有機械阻尼制動。
7、執行器用電位器調整零點、行程、靈敏度方便易行（341無此項）。
8、用功能開關任意選擇正、反動作，選擇斷信號的三種保護狀態（自銷、全開、全關）（341無此項）。
9、執行器關閉時有保證額定輸出負荷的裝置（角行程時為選擇項）。
10、斷電源后，執行器自鎖。
三、揚州羅特克361電動執行器的組成及功能
電動執行機構由電機、減速器及位置發送器3部分組成。
1 電機
電機是接受伺服放大器或電動操作器輸出的開關電源，把電能轉化為機械能，從而驅動執行器動作。
2 減速器
減速器是將電機的高轉速、小轉矩轉換為低轉速、大轉矩的輸出功率，驅動輸出臂轉角限制在90°范圍內，產生的扭矩通過聯桿驅動閥板開啟。
3 位置發送器
是通過連桿產生軸向位移，改變鐵芯在差動變壓器線圈中的位置，使差動變壓器輸出對應位置的電壓轉換成標準的直流電流信號（4~20mA）。減速器輸出軸的轉角位移與位置發送器的輸出電流呈線性關系。

3810電動執行器

381LSA-08，381LSA-20，電動執行器381LSB-30，381LSB-50，電動執行機構381LSC-65，381LSC-99，381LSC-160，381LSC-260，381LSC-400，

381RSA

381RSA-02，381RSA-05，381RSB-10，電動執行器，381RSB-20，381RSB-30，381RSC-50, 381RSC-60，381RSC-80，381RSD-100,

電動執行機構381RSD-150，381RSD-200，381RSD-400，381RSD-600，381RSD-800閥門電動執行器

PSL,PSQ

直行程電動執行器PSL201，PSL202，PSL204，PSL208，PSL210，PSL312，電動執行器PSL314，PSL316，PSL320，PSL325

角行程電動執行器PSQ102，PSQ202，PSQ502，PSQ702，PSQ1202，PSQ2002，PSQ3002

隔爆型防爆型381LXA-08，381LXA-20，381LXA-30，381LXA-50，,381RSXB-10, 381RSXB-20
