一，機床結構與性能

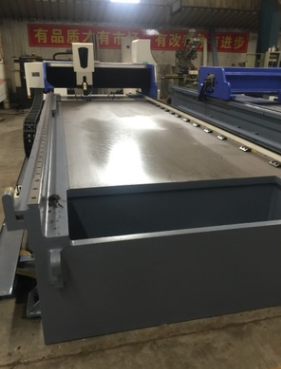

本機床為不銹鋼裝飾加工機床，由固定工作臺、橫梁及滑架組成。工作臺固定，橫梁由滾珠絲桿副傳動沿導軌作水平縱向移動，以確定V型槽間距?；芡ㄟ^滾動直線導軌副在橫梁上作橫向往復運動，實現開槽切削主運動，刀架由步進電機實現上下移動，控制開槽的切削深度，氣動裝置用于工件的定位壓緊。以及在切削過程中采用噴霧潤滑冷卻，保證產品加工質量，提高使用壽命。

二，．機器的主要技術參數

1．開槽板料寬度：           1220mm
2．開槽板料長度：           4000mm
3.開槽板厚：                3.0mm
4．開槽板料最小厚度：            0.4mm
5．橫梁前后移動距離：       1220mm
6．橫梁前后移動分辨率：         0.01mm
7．橫梁移動速度：           800-2000 mm /分
8．刀架上下移動距離：       100mm
9．刀架上下移動分辨率：         0.01mm

10．滑架左右移動距離：      4300mm
11．滑架移動速度：          30m/分
12. 4000mm長度范圍的直線度誤差：±0.05mm
13．V型槽距邊最小距離：        8mm
14．定位精度：                  ± 0.05mm
15．刀架行程：               100mm
16．工作臺面高度：              660mm
17．機器外形尺寸：               6200×2310×1670(mm)
18．機器重量：                  10000Kg

三、數控系統及主要部件說明：

1．數控；臺灣億圖HUST-H4雙軸數控系統。

2．伺服電機；安川品牌1.3KW-0.85KW大慣伺服電機。

3．變頻電機；日本三菱，功率1.5KW。

4,主軸電機；德國.功率1.5KW。

5．接近開關；德國圖爾克1805。
