一、ZW7-40.5(35K)戶外柱上高壓真空斷路器真空管介紹:
斷路器所配用真空滅弧室,具有極高的真空度,由于滅弧室觸頭為CuCr50材料,采用杯狀縱磁場結構,因而具有開斷容量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單、無危險、無污染、噪音低等優點。真空滅弧室裝在上瓷瓶內,不但避免了沖油及充 SF6氣體帶來的諸多弊端,而且使檢修和維護更為方便,在滅弧室與瓷瓶之間用絕緣材料硅酯填充,解決防凝露問題,該絕緣材料具有良好的絕緣性能、耐老化、 耐室外、而高溫等特點。ZW7-40.5型戶外交流高壓真空斷路器是三相交流50Hz戶外高壓開關設備,適用于35kV輸配電系統的控制和保護,用于分合負荷電流,開斷短路電流。
二、ZW7-40.5/1250真空斷路器原理
ZW7-40.5/1250戶外高壓真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構,可以遠控電動分、合閘,也可就地手動儲能,手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足IEC-56《交流高壓斷路器》國際電工委員會標準的要求。

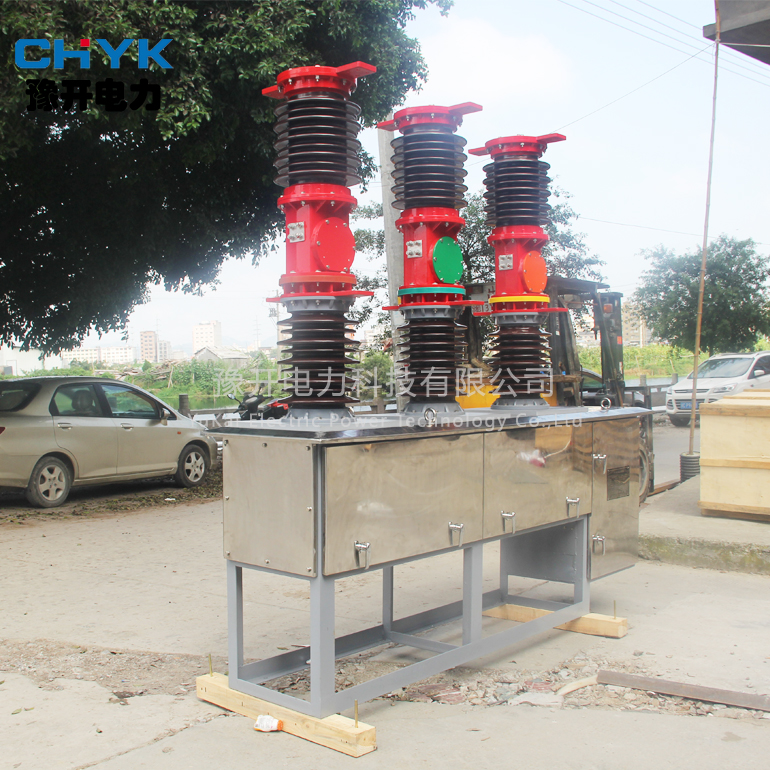

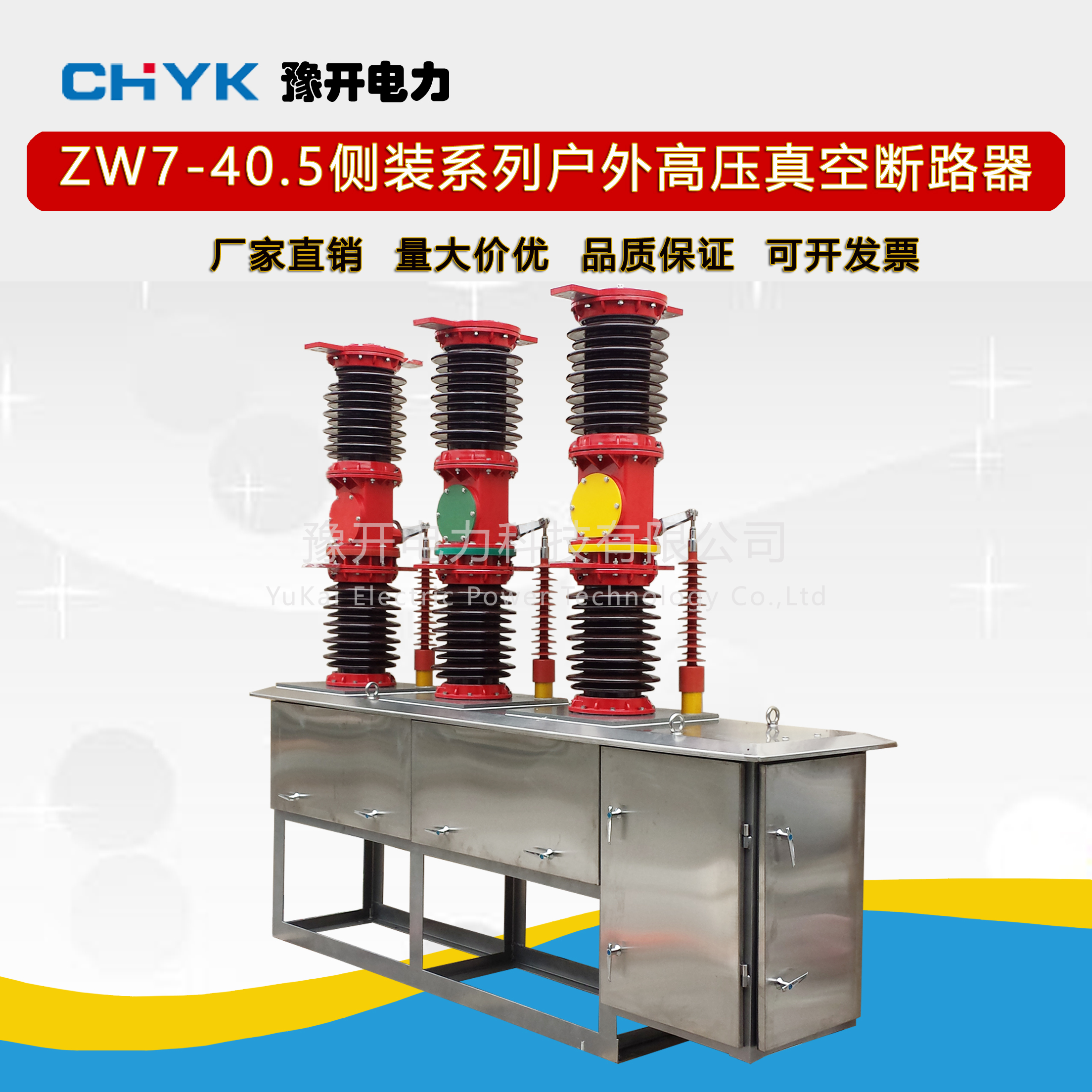

該系列戶外高壓真空斷路器總體結構為瓷瓶支柱式;上瓷瓶內裝真空滅弧室,下瓷瓶為支柱瓷瓶,三相瓷瓶共裝在一個結構箱上,滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、使用壽命長、安裝維護方便等優點,主要用于戶外35KV輸變電系統的控制與保護,也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。
三、ZW7-40.5(35K)戶外柱上高壓真空斷路器主要功能:
1、采用真空滅弧,開斷能力強,電壽命長,壽命10000次;
2、結構簡單,免維護,不檢修周期長;
3、絕繃性能好,抗污染穢能力強;
4、可配彈簧或電磁操作機構,性能可靠,頻繁操作;無火災和危險隱患;
5、內裝電流互感器,精度達0.2級,實現三相互動保護;
6、內附凝露控制器,保持斷路器在一定的溫度,濕度下可靠運行。
四、主要特點
1、瓷柱式結構,防水型傳動箱,新型的真空滅弧室;
2、2-3只電流互感器,每相四個線圈,根據用戶需要選擇變化;
3、可配CD10電磁機構或CT19彈簧機構;
4、開斷性能好,可靠性高壽命長,維護工作量小;
5、無油化、無氣化、經濟環保;
6、外絕緣修正后現運行海拔2700mm。
五、使用環境
1、周圍空氣溫度:上限+40℃,下限-40℃;
2、海拔:≤2000m(若海拔增高,則額定絕緣水平相應提高);
3、風壓:不超過700Pa(相當于風速34m/s);
4、地震烈度:不超過8度;
5、污穢等級:Ⅳ級;
6、日溫差:不超過25℃;
7、相對濕度:日平均不大于95%,月平均不大于90%;
8、無易燃、危險、化學腐蝕及劇烈振動的場所。
該真空斷路器主要型號:ZW7-40.5/1250A、ZW7-40.5/1600、ZW7-40.5/2000
六、主要技術參數
| 序號 | 項目 | 單位 | 參數 | ||
| 1 | 額定電壓 | KV | 40.5 | ||
| 2 | 額定絕緣水平 | 1min工頻耐壓 | 干式 | 95 | |
| 濕式(對地) | 80 | ||||
| 雷電沖擊耐壓(峰值) | 185 | ||||
| 3 | 額定電流 | A | 1250,1600,2000 | ||
| 4 | 額定短路開斷電流 | KA | 20,6,31.5 | ||
| 5 | 額定操作順序 |
| 分-0.3s合 分-180s-合分 | ||
| 6 | 額定短路開斷次數 | 次 | 12 | ||
| 7 | 額定短路關合電流(峰值) | KA | 50,63,80 | ||
| 8 | 額定峰值耐受電流 | ||||
| 9 | 額定短時耐受電流 | 20,25,31.5 | |||
| 10 | 額定短斷路持續電流 | s | 4 | ||
| 11 | 平均分閘速度 | m/s | 1.5±0.2 | ||
| 12 | 平均合閘速度 | 0.7±0.2 | |||
| 13 | 觸頭合閘彈跳時間 | s | ≤2 | ||
| 14 | 三相合(分)閘同期性時差 | ≤2 | |||
| 15 | 合閘時間 | ≤150 | |||
| 16 | 分閘時間 | ≤60 | |||
| 17 | 機械壽命 | 次 | 10000 | ||
| 18 | 額定操作電壓及輔助回路額定電壓 | V | DC220、110、24 | ||
| 19 | 每相回路直流電阻(不含互感器) |
| DC220、110、24 | ||
| 20 | 動靜觸頭允許磨損厚度 | mm | ≤100 | ||
| 21 | 重量 | kg | 800 | ||
