詳細信息（10W 鋁殼電阻生產 奧創）

品牌： 奧創
型號： RX24－10
加工定制： 是
種類： 鋁殼電阻
性能： 通用
材料： 合金
制作工藝： 普通線繞
外形： 圓柱形
標稱阻值： 0.01～1.5K
允許偏差： ±5％
溫度系數： PTC
額定功率： 10
功率特性： 小功率
頻率特性： 低頻
產品性質： 新品

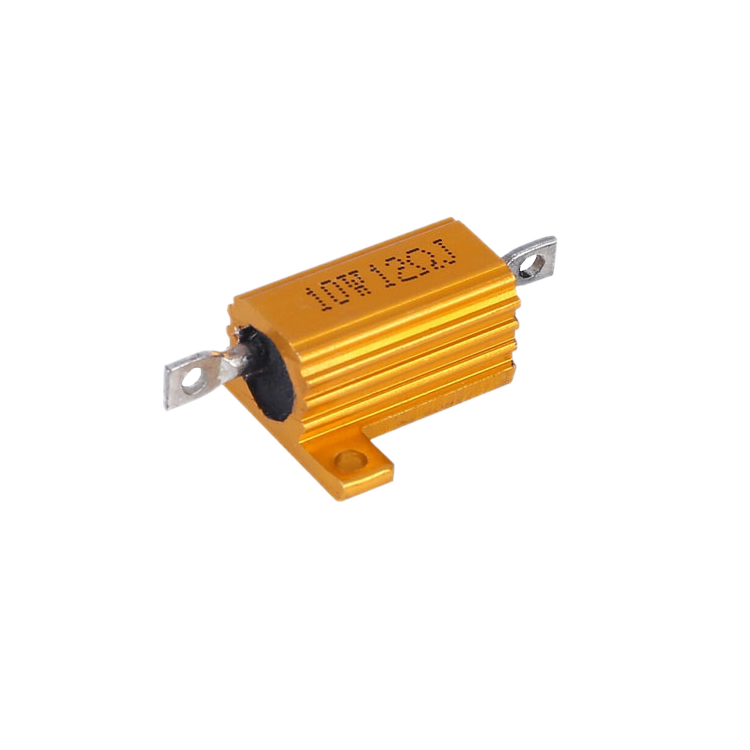

10W 鋁殼電阻生產 奧創功率型黃金鋁殼電阻器 RX24 系列，外殼采用鋁合金制造，表面具有散熱溝槽，體積小，功率大，耐高溫，過載能力強，具有耐氣候性、高精度，標準低電感電阻，高穩定，強架構，其變通性佳多重組合選擇，有利于機械保護，更方便使用者安裝。

10W 鋁殼電阻生產 奧創適用于電源、變頻器、伺服器、及惡劣環境下高要求應用，使用壽命長。阻值公差為 10%，5%，3%，2%，1%，0.5%，并可根據需要進行大功率型號組裝。亦可根據客戶需求規格訂制專門的電阻器，且可以組合成大功率型、或大電力型的電阻箱。

特　　點：	外殼采用鋁合金制造，表面有散熱溝槽體積小功率大，耐高溫、過載能力強

應　　用：	適用于帶散熱板安裝方式的交直流、脈沖電路的分壓、限流和負載

使用環境：	額定功率溫度(+70℃)；使用用溫度范圍(-55℃～+250℃)

結構形式：	多種連接方式，便于安裝

適用標準：

GB/T5729-2003　GB/T17035-1997

■ 外型尺寸

型號	250℃下額定功率(W)帶散熱板	外形尺寸													重量
		電　　阻　　體											標準散熱板(鋁)
		Amax	B	Lmax	Hmax	C	l	l1	M	N	Ф1	Ф2	表面積cm2	厚度
RX24	5	155	16	36.5	8	8.5	11.4	12	4.4	1.5	1.5	2.2	415	1	3
	10	19.5	21	40.5	10	11.2	14	16	5	2	2	2.5	415		6
	20	27	27	48.0	13	14.3	18.3	20	7	2	2	3.5	535		11
	30	34	29	55.0	15.5	16.3	25	22	7.3	2	2	3.5	535		18
	50	50	29	71	15.5	16.3	40	22	7.3	2	2	3.5	995		30
	75	65.5	48	86.5	26	27	23.5	37	11.5	3.5	3	4.4	995	3	90
	100	98	48	119	26	27	35	37	11.5	3.5	3	4.4	995		160
	150	130	48	151	26	27	35	37	11.5	3.5	3	4.4	995		240
RXG24	75	65.5	48	93.5	26	27	23.5	37	11.5	3.5	M3	4.4	995		90
	100	98	48	126	26	27	35	37	11.5	3.5	M3	4.4	995		160
	150	130	48	158	26	27	52	37	11.5	3.5	M3	4.4	995		240
	200	92	73	132	45	46.5	35	58	21	5	M6	5.5	3750		420
	250	112	73	152	45	46.5	45	58	21	5	M6	5.5	4765		480
	300	130	73	170	45	46.5	51	58	21	5	M6	5.5	5780		580
	500	204	73	244	45	46.5	87	58	21	5	M6	5.5	8500		970

■ 主要技術指標

型　號	額定功率(W)		阻值范圍(Ω)	阻值允許偏差(%)	溫度系數　 (×10-6/℃)	絕緣電壓(V)	過負荷電壓(V)
型　號	帶散熱板	不帶散熱板	阻值范圍(Ω)	阻值允許偏差(%)	溫度系數　 (×10-6/℃)	絕緣電壓(V)	過負荷電壓(V)
RX24	5	3	0.01Ω～1KΩ	F(±1%) D(±5%)	±100 ±50	1000	1500
	10	8	0.01Ω～1.5KΩ
	20	12.5	0.01Ω～7.5KΩ
	30	15	0.01Ω～10KΩ
	50	20	0.01Ω～15KΩ
RXG24	75	45	0.01Ω～20KΩ			2000	3000
	100	50	0.01Ω～24KΩ
	150	55	0.01Ω～30KΩ
	200	55	0.01Ω～36KΩ
	250	60	0.01Ω～39KΩ
	300	75	0.01Ω～47KΩ
	500	200	0.01Ω～51KΩ

■主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
電阻溫度系數	≤±100(×10-6/℃)	-55℃/+20℃　20℃/+125℃
引出端強度	R≤±(1%R+0.05Ω)	拉力40N
耐電壓	無擊穿或飛弧	交流電壓，其峰值為絕緣電壓的1.42倍，1min
可焊性	焊料能自由流動并與引線潤濕	235±5℃　2±0.5s
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃　10±1s
過載	ΔR≤±(1%R+0.05Ω)	5倍額定功率 5s
溫度快速變化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循環
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz　98m/s2
表面溫升	≤275℃	VR
耐脈沖	ΔR≤±(0.2%R+0.05Ω)	MIL-STD-202　100g,6毫秒10次
長期負荷	ΔR≤±(1%R+0.05Ω)	+25±2℃ VR 1000h
穩態濕熱	ΔR≤±(1%R+0.05Ω)	+40±2℃　濕度95～93% 240h
