煙道尾部陶瓷耐磨料 防磨陶瓷料 耐磨澆注料

                                                        煙道尾部陶瓷耐磨料 防磨陶瓷料 耐磨澆注料

　　鄭州名拓耐磨陶瓷材料有限公司是一家專業(yè)從事防腐耐磨材料生產(chǎn)及銷售、施工的綜合性企業(yè)。公司始終堅持以優(yōu)異的質(zhì)量、滿意的服務(wù)、合理的性價比為用戶創(chuàng)造更高的經(jīng)濟效益和社會效益。歡迎各界企業(yè)朋友來電或蒞臨我公司洽談業(yè)務(wù)、指導(dǎo)合作！

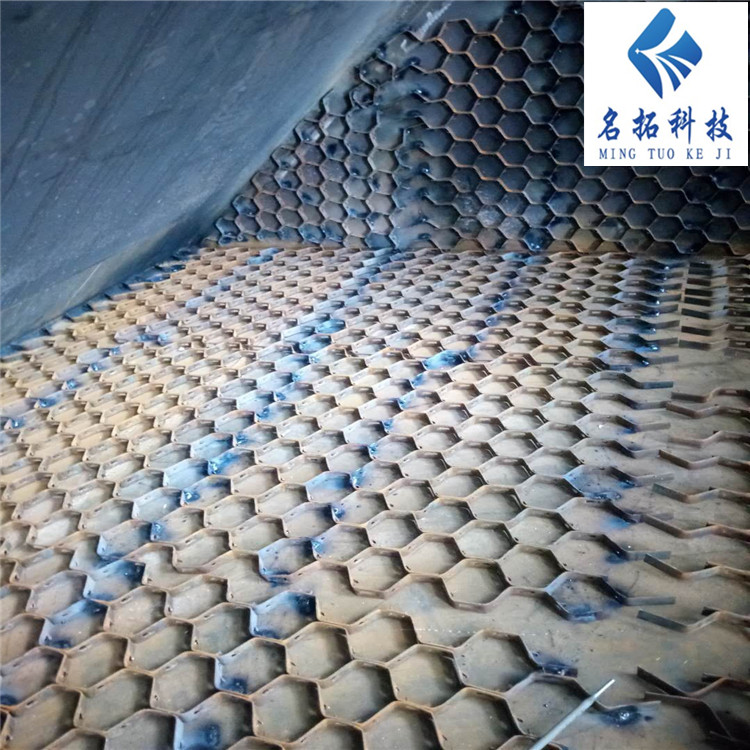

　　根據(jù)磨損介質(zhì)和沖刷速度，一般在風(fēng)管、彎頭和旋風(fēng)分離器處的施工厚度為20mm，局部磨損嚴(yán)重的部位，如選粉機下料錐斗、下料溜槽等處，可以增加施工厚度至30mm或40mm。施工厚度<20mm，經(jīng)過除油脂、除漆等底層后，直接在設(shè)備母板上焊接龜家網(wǎng)，焊點之間的間距為200mm～300mm.然后將現(xiàn)場攪拌均勻的耐磨陶瓷干粉、水、鋼纖維的混合物涂抹上即可。由于陶瓷涂料的常溫固化速度非常快，因此，每次攪拌好后應(yīng)盡快完成施工，這個施工時間期限根據(jù)施工季節(jié)及現(xiàn)場溫度的不同，一般為30min～60min。未使用的混合物在開始凝固后就不能繼續(xù)使用了。 施工厚度超過>20mm的，則需要先在設(shè)備母板上焊接隔離鋼筋。施工厚度為30mm時，采用6mm的鋼筋；施工厚度為40mm時，采用8mm～10mm的鋼筋；然后再在鋼筋上焊接鋼網(wǎng)，攪拌、涂抹程序與施工厚度20mm時一樣。

　　高溫情況下的應(yīng)用，如三次風(fēng)閥門，先在閥體上安裝耐火澆注料，其厚度根據(jù)母板使用的材質(zhì)和許可的熱耗來確定。然后再在耐火澆注料表面焊接鋼網(wǎng)，涂抹耐磨陶瓷涂料。 定向纖維的使用增強了耐磨陶瓷涂層的韌性，使其具有抗形變能力，因此無論是在現(xiàn)場安裝好的設(shè)備上施工，還是在車間里施工完畢后再吊裝，都不會影響它的強度和使用壽命。 耐磨陶瓷涂料常溫下（20℃）養(yǎng)護3天就可以達(dá)到所需要的強度和硬度，即可投入使用。企業(yè)在進行維護之前應(yīng)酌情合理安排、預(yù)留施工時間，以利于企業(yè)生產(chǎn)活動的順暢運行。

　當(dāng)物體與另一物體沿接觸面的切線方向運動或有相對運動的趨勢時，在兩物體的接觸面之間有阻礙它們相對運動的作用力摩擦。如果摩擦還帶有腐蝕，產(chǎn)生危害就不是默認(rèn)的。耐磨涂料研發(fā)部多年的研究發(fā)現(xiàn)，摩擦腐蝕對于摩擦基體產(chǎn)生的氧化物可導(dǎo)致局部應(yīng)力，引起疲勞裂紋，甚至粘結(jié)。還可改變接觸電阻，從而影響弱電流繼電器的功能。產(chǎn)生該種摩擦腐蝕的機理有磨損一氧化和氧化一磨損兩種。

　　摩擦腐蝕理論認(rèn)為在受壓的金屬界面上，某些微小突起部分發(fā)生冷焊，然后在相對運動過程中，冷焊區(qū)局部斷裂，形成很小的金屬碎屑，因摩擦腐蝕熱又將其氧化。這個過程的反復(fù)進行，在界面上形成小坑或細(xì)槽，并積存氧化物碎屑。后種理論認(rèn)為大多數(shù)金屬表面都有一層氧化膜，某些微小突起部分的氧化膜在高壓下破裂成碎片，暴露出的新鮮表面被重新氧化或冷焊，然后在相對運動過程中，使冷焊區(qū)或氧化膜局部破裂，摩擦腐蝕熱又將金屬或金屬碎片氧化，如此反復(fù)，使接觸面受到損壞。由此看出摩振摩擦腐蝕產(chǎn)生的基本條件是接觸面承受載荷;接觸面間存在振動或反復(fù)的相對移動，接觸面的載荷和相對運動足以使表面產(chǎn)生滑動或變形。

　　為了解決這個耐蝕兼具耐磨耐高溫涂料化工難題，避免腐蝕摩擦所帶來的危害，采用高新技術(shù)，特別是無機—有機納米技術(shù)，分子有機無機增鏈嫁接，以及共混理論和互穿網(wǎng)絡(luò)技術(shù)，利于顏料的分散和固化并使固化后的涂層具有良好的柔韌性和沖擊性能，涂料中的無機顏料會進一步保證涂層的抗沖擊性能。涂料選用高性能原涂料，納米級氣相二氧化硅、碳化硅、氧化硼、莫來石、細(xì)晶氧化鋁、氧化鋅和利用工藝制造的無機微粉等功能填料，生產(chǎn)設(shè)備采用復(fù)合強化措施處理，高壓密封過程中生產(chǎn)出的耐高溫而且耐磨防腐涂料。涂料所用原料主要采用離子化合物和部分人工合成共價化合物，所以韌性和強度很大，可有效抵御的高速沖擊力和剪切應(yīng)力。不致因產(chǎn)生內(nèi)應(yīng)力或熱應(yīng)力而使涂層遭到破壞。
