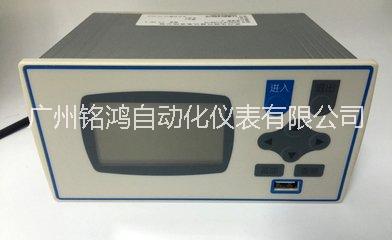

XSR22FC液晶顯示溫度壓力流量積算儀

XSR22FC-IKRIA1B1B1V0流量積算儀具有溫度壓力補償功能的流量積算儀XSR22FC流量積算儀具有:4M存儲容量，USB接口,使用金屬外殼，抗干擾能力能,XSR控制器是經濟型產品，適合批量使用，高性價。廣州銘鴻自動化儀表有限公司供應

一.詳細技術參數：XSR22FC-IKRIA1B1B1V0流量積算儀

1.輸入

溫度顯圍：-999.9～999.9

瞬時流量、壓力顯圍：-99999～99999，小數點位置可設定

累積流量顯圍：0～1000000000，小數點位置可設定

輸入信號類型：XSR22FC/A-HIKRIB1B1V0流量積算儀

流量：1～5V DC，0～5V DC，4～20mA，0～10mA，0～20mA，1～20000 Hz脈沖

溫度：無溫度、固定溫度、Pt100，Cu100，Cu50可通過設定選擇

壓力：無壓力、固定壓力、1～5V DC，0～5V DC，4～20mA，0～10mA，0～20mA

其它輸入信號或分度號需在訂貨時注明

基本誤差：模擬量小于±0.2%F.S

測量分辨力：1/60000，16位A/D轉換器

測量控制周期：每通道0.2秒

XSR22FC-IKRIA1B1B2V0流量積算儀-參數

記錄容量：4MBit

記錄間隔：1秒～59分59秒任意設定，可選擇循環或非循環記錄

記錄時間：記錄時間的長短和記錄間隔有關，計算公式如下：

記錄小時數 = 12 × 記錄間隔(秒)

3.報警

可通過設定選擇瞬時流量、溫度、壓力上下限報方式或累積量預置輸出方式

繼電器輸出：觸點容量220V AC，3A

4.變送

光電隔離

4～20mA，0～10mA，0～20mA直流電流輸出，通過設定選擇。負載能力大于500Ω

1～5V，0～5V，0～10V直流電壓輸出，需訂貨時注明

輸出分辨力：1/4000，誤差小于±0.2% F.S

5.通信接口

光電隔離RS232、RS485標準，在訂貨時注明

儀表地址0～99可設定

通信速率2400、4800、9600、19200通過設定選擇，低于2400的速率需在訂貨時注明

儀表收到計算機命令到發出相應數據的回答延遲：

以“#"為定界符的命令，回答延遲小于500μs；其它命令的回答延遲小于100ms

配套測試軟件，提供組態軟件和應用軟件

6.外供

2組，24V或12V訂貨時可選：用于給變送器供電，輸出值與標稱值的誤差小于±5%，負載能力大于50mA

7.電源XSR22FC/A-HIKRIB1B1V0流量積算儀

220V供電的儀表：85V～265V，功耗小于8VA

24V DC，12V DC或其它規格，需在訂貨時注明

8.USB接口

XSR22FC-IKRIA1B1B2V0流量積算儀兼容USB1.1協議的U盤。

9.其他性能指標

工作環境：0℃～50℃，濕度低于90%R.H，寬溫范圍的儀表需在訂貨時注明

電磁兼容：IEC61000-4-2(靜電放電)，III級；IEC61000-4-4(電快速瞬變脈沖群)，IV級；IEC61000-4-

5(浪涌)，III級；IEC61000-4-8(工頻磁場)，V級；IEC61000-4-9(脈沖磁場)，IV級；IEC61000-4-12(振蕩波)，III級。渦街流量表-參數XSR22FC-IKRIBIBIA1S2V0流量積算儀

（1）時間及通道組態。用于組態或修改日期，時鐘，記錄點數和采樣周期。

（2）頁面及記錄間隔的組態。各個通道的輸入信號方式，量程上下限，報警上下限，濾波時間常數，以及開方與否的設置。對于流量信號，還可作開方，流量累積和流量，溫度，壓力的補償。

（3）由于輸入信號的工程單位繁多，可通過組態選擇合適的工程單位。如果帶有PID控制模塊，可實現PID控制回路。

（4）通訊信息的組態。用于微機通訊地址和通訊方式的設置。

（5）顯示畫面選擇組態無紙記錄儀可顯示九畫面或更多畫面的顯示可通過組態選擇最需要顯示的畫面。

（6）報警信息的組態。每個通道的上上限，上限，下下限和下限報警觸點的設置。

XSR22FC-IKRIB1B1V0積算儀 的示值誤差修正方法和注意事項

流量積算儀是用于計量氣體或液體流量的儀表，它廣泛應用于石化、燃?xì)?、熱電、水處理等行業，在貿易結算、節能減排、能源消耗等方面具有舉足輕重的作用。流量積算儀由于型號規格較多，參數設置繁瑣，檢定過程和示值修正較為復雜，本文主要介紹流量積算儀的幾種示值誤差修正方法。

1 XSR22FC-IKRIB1B1V0積算儀 檢定方法

根據JJG1003-2005《流量積算儀》檢定規程，流量積算儀需要檢定補償參數、瞬時流量、累積流量等項目。在檢定流量積算儀的時候，首先要通過查詢流量積算儀的參數設置，搞清楚測量介質的狀態、流量積算儀的工作方式、配套使用的儀表以及流量信號的種類等，搞清楚這些后，就可以確定相應的數學模型，得到理論值。

XSR22FC-IKRIB1B1V0積算儀 綜上說述，所有傳感器及變送器的輸出信號分為三種：1～5VDC、DC0.2～1V 、PT100熱電阻。當采集液位、信號時，儀表需要設置參數為：自動校準和人工校準功能

2 XSR22FC-IKRIB1B1V0積算儀 誤差修正流量積算儀的示值誤差一般出現在溫度或壓力參數上，大多數積算儀可以進行誤差修正。誤差修正方法

主要分為手動調節和自動修正兩大類。手動調節又分兩種：一種是機械調節，這類積算儀在儀表內部設有可調電位器。一般為四個，其中兩個為溫度調節，分別是溫度零位調節和溫度量程調節(SPAN)；另兩個是壓力調節。流量一般不可調。調整溫度零位時，標準器輸出溫度零位的信號，對照積算儀的溫度顯示，轉動溫度零位電位器，將零位調準；調整溫度量程時，標準器輸出溫度量程的信號，對照積算儀的溫度顯示，轉動溫度量程電位器，將量程調準，反復多調幾次，直至溫度值準確為止，并注意觀察其線性關系。壓力調整方法同上。銘鴻儀表生產的流量積算儀應用廣泛比如旋進旋渦流量計、電磁流量計、渦街流量計在計量都可以配套流量積算儀另一種手動調節方法是利用流量積算儀本身的校準功能，通過改變此功能菜單下的零位數值或量程比例，來達到修正誤差的目的。銘鴻液晶顯示儀系列的流量積算儀為例，進入校準菜單后，分別可以調節流量、溫度、壓力等主要通道的零位和量程，數值改變的大小與誤差大小有一定的比例關系，需要根據實際情況計算得出。例如，壓力量程為1．6MPa的積算儀在1.6MPa時誤差為0.002MPa，在調節前校準菜單下的壓力通道的量程比例為1.0000，調節范圍為(0.0000~1.0000)之間。此時可以將量程比例調整到(1—0.002／1.6)，也就是將量程比例由1.0000改為0.99875。也可以根據實際情況進行反復修改，直到達到滿意效果。

XSR22FC-IKRIB1B2V0積算儀 ① 溫度傳感器：PT100熱電阻   測量值不正確，可能是分度號選擇錯誤，選擇與輸入信號相符的分度號；也可能是信號線連接錯誤，正確接入信號線就可以了自動修正示值誤差比較簡單，采用自動修正方式的流量積算儀一般在輸入密碼后能夠進入示值修正菜單，先將標準器輸出相應的標準信號穩定一段時間，然后根據提示或參照說明書，通過按鍵操作確定后就能完成誤差自動修正。

XSR22FC-IKRIB1B1V0積算儀 智能溫濕度調節儀包括兩部分,一部分是檢測部分,溫度檢測采用熱敏電阻傳感器,濕度檢測采用高分子電容濕敏元件,通過溫濕度轉換電路,將其轉換為4～20mA電流信號,便于遠傳。

一部分是調節儀顯示部分,A/D轉換器采用八位雙通道串行逼近模數轉換器,調節部分采用單片機組成,通過軟件編程來實現溫度和濕度的指示和調節智能溫濕度調節儀,以單片機為核心,它將來自溫、濕度檢測部分的4～20mA電流信號,進行運算、處理,顯示溫度和濕度,另一方面根據實際需要決定是否有溫度或濕度輸出。

智能調節儀采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度高的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果

3 注意事項

在檢定時要注意配套使用的流量計的流量系數是否和積算儀中設置的一致，比如壓縮空氣流量計，因壓縮空氣性質，各補償參數的基本設置是否和實際應用相符。檢定完畢后，對于電位器可調的積算儀應當將電位器封住，以防止隨意改動。
