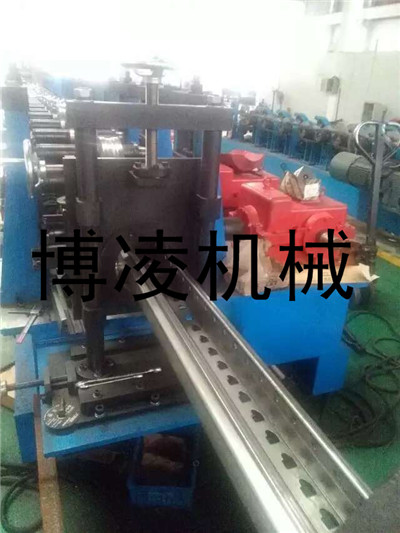

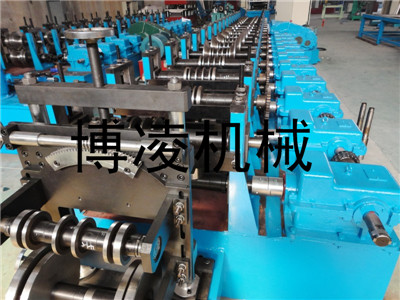

博凌重型倉儲貨架自動成型設備

重型倉儲貨架立柱生產線簡要介紹

設備功能簡介：

我公司研發的重型倉儲貨架立柱成型生產線為一次冷彎成型設備。

該機組設備占地約60平方米，設備組成主要包括：放料裝置、校平裝置、自動送料裝置、連續沖孔裝置、高精度冷彎成型主機、定尺切斷裝置、自動收料裝置、電氣控制系統等部件組成；

主要功能：材料校平、伺服自動沖連續密集孔、自動成型、自動下料等。

自動化生產線優點：

1、高度的自動化程序，減少人工操作；　

2、工作效率高，提高企業產能；　

3、整個工藝的生產流程穩定，提高產品的品質和一致性；　

4、大批量生產，降低了企業生產成本。

貨架立柱生產線工藝流程：

   帶鋼上料→鋼卷放料→材料校平→高精度伺服送料→沖床組合式模具沖孔→高精度冷彎成型→切斷→收料→電氣控制系統

生產線主要技術參數：

材料規格：Q235冷軋帶鋼

材料厚度：2.0mm/3.0mm

生產速度：0-10米/分鐘（根據用戶需求定制）

生產規格：長度自由設定（可定制）

電壓參數：380V/415V，50Hz, 3相

氣源：0.5m?/Min；壓力為0.7MPa

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

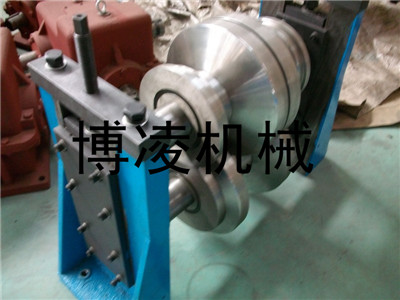

軋輥材質：GCr15數控加工；淬火處理，硬度達HRC58°-60°

驅動電機：變頻電機驅動

總電機功率：約40kw

傳動模式：龍門式+獨立傳動齒輪箱

切斷方式：液壓切斷

切斷尺寸公差：≤ ±0.5mm（長≤1000mm）

操作系統：觸摸屏人機界面操控

電氣控制：三菱PLC程序控制

占地空間： 30*3*3米（長×寬×高）
