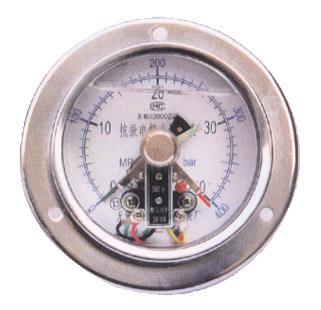

電接點信號壓力表-江蘇電接點信號壓力表-山東電接點信號壓力表-上海電接點信號壓力表

安裝與使用說明：

1、儀表應垂直安裝于-20℃-55℃，相對濕度不大于85%，無耐腐蝕性氣體，無強烈振動的環境中。環境溫度（被測介質溫度）偏離20℃±5℃時，須考慮溫度影響所造成的誤差。
2、耐振表安裝時應盡量避免表殼、罩圈受力，防止破壞表的密封，造成儀表的灌充液滲漏。
3、在測量液體壓力時，儀表應與測壓點保持同一水平面，否則應考慮因液位差所產生的測量誤差。
4、測量高壓氣體或劇烈波動的介質壓力時，應附加緩沖裝置。
5、儀表在測量均勻變化的壓力時，工作壓力應不大于其測量上限的3/4，測量波動壓力時，工作壓力應不大于其測量上限的2/3。
6、儀表在使用時應接入24VDC電源。
7、儀表接入控制系統時，其接點裝置一般作為主令電氣使用，使用時應注意接入儀表的負載功率，電壓及電流均不得超過其額定值。
8、儀表設定針的設定，可用一字槽螺絲刀將調節裝置的撥片壓下后旋轉，將設定指針撥至所需控制壓力的標度處，耐振表在設定完成后應將調節裝置的密封帽旋上，防止儀表內的灌充液漏出。
9、耐振表的外殼是密封的，環境溫度變化會造成表殼內部壓力產生變化進而影響儀表的精度，因此在使用時應將安裝在儀表上部的橡膠塞的突出部分剪去，使儀表內部與大氣接通。
10、根據所用儀表的類型按圖將相應的接線焊接在航空插頭的接線端子上。

型號

外形尺寸mm

D1

D2

L2

L1

H

d

d0

M

YTXD-100ZQ-Z

98

98

25

80

40

118

6

20*1.5

YTXD-100Z-Z

98

98

33

80

40

/

/

20*1.5

YTXD-100-Z

98

98

33

80

40

/

/

20*1.5

YTXD-150-Z

148

157

35

90

42

/

/

20*1.5

YTXD-150T-Z

148

157

35

90

42

165

6

20*1.5
