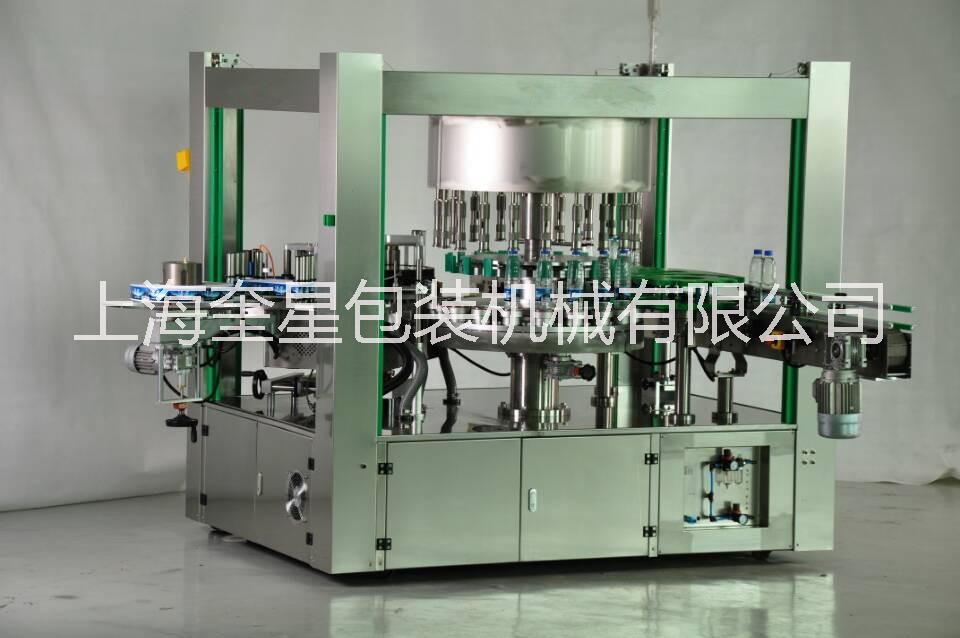

礦泉水塑料圓瓶熱熔膠貼標機

一、設備技術參數

電源/功率：三相380V 50 Hz  8000W

貼標機主機尺寸（約）： 3000mm(長) X 2500mm(寬) X 2100mm(高)

輸送帶面高度：1250±30mm（可按照客戶生產線實際尺寸進行調整）

輸送線速度：30米/分鐘（輸送線速度可根據生產實際情況調整）

速度調整方式：無級調速

出標速度： 標簽速度100米/分鐘

貼標速度：12000瓶/小時(生產速度可按實際情況調整)

出貼精度：±1mm

貼標精度：±1mm

產品尺寸: 按客戶提供瓶型定制

標簽寬度（高度）：200mm（標準寬度，可以根據實際產品尺寸進行增加寬度）

標簽長度：500mm

標簽外徑：600 mm

紙芯直徑：152mm

貼標膠體：熱熔膠，只在標簽兩頭施膠

上膠溫度：120～160℃

標簽類型：OPP薄膜標簽、紙塑復合膜標簽、紙標簽

貼標工位：圓瓶熱熔膠貼標機每周 16工位；

貼標模具數量：根據所提供的瓶型規格

整機重量：約 3000 Kg

二、貼標設備主體構成

 A：主機

  日本三洋伺服系統

  日本三洋伺服驅動系統

  臺灣WEINVIEW 7英寸彩屏人機界面

  日本SUNX高速高分辯率色標標簽傳感器

  日本SUNX高速高分辯率上膠及漏貼檢測傳感器

  日本SUNX產品檢測光電開關

  KYENESE（CKD）壓力感應器

B：機械部分

  輸送機構：750W  原裝意大利TRANSTECNO交流電機（配原裝TRANSTECNO減速機），變頻器調速；

  輸送帶：工業尼龍鏈板輸送帶

  主機輸送機構：2200W  原裝意大利TRANSTECNO交流電機（配原裝TRANSTECNO減速機）

  分瓶機構： 工業螺桿式分瓶機構

  進瓶機構： 配合螺桿式分瓶機構，星輪定位送料機構，保證上料的準確性和穩定性

  定位機構： 機械式位；采用凸輪機構軌跡進行壓平瓶定位貼標

  貼標機構： 旋轉式帶動瓶子，在旋轉過程中進行貼標

  送標機構： 高速伺服OPP標簽?zāi)に蜆?biāo)系統（高速伺服馬達驅動）

  壓標機構： 專業弧型毛刷組件

  導瓶機構： 雙坐標調整的型材導軌

  供膠系統： 德國控制系統，保證上膠的準確性和均勻性

三、貼標工作原理

本熱熔膠OPP貼標機為旋轉式、連續運行貼標的新型貼標機; 設備能夠自動調節容器的進、出傳動情況；由輸送帶傳送過來的容器被分瓶螺桿按照星輪的間距分開一定的距離，然后，進口星輪將容器傳送到容器轉臺上，由壓瓶機構和容器的模具座將容器固定好后，容器開始按一定的速度自轉；產品自轉過程中機械式位；并根據機構軌跡進行定位貼標

    當容器到達電眼檢測位置時，電腦主機控制標簽送標系統進行送標，當完成一個送標動作后，高速切刀把一張標簽切斷；由于采用三洋小慣量高速伺服馬達，保證高速送標和切標的準確性及穩定性

    被切斷的標簽送進上膠系統；在這部分，系統對標簽首尾邊緣兩部分進行涂膠，這種涂膠方式使得熱熔膠的消耗量

已涂膠的標簽當被轉到貼標位置時，標簽?zāi)軌驕?zhǔn)確、有效地粘到容器上。由于在標簽的傳送過程中，容器處于轉動狀態下，因此，標簽?zāi)軌蚱椒€(wěn)地、緊密地粘貼到容器上。在施膠尾端的膠條能夠形成一個良好的標簽搭接封口，完成了一個貼標過程。

全過程為：進瓶    位　  切標    上膠　   貼標     扶標　   壓緊      完成
