軟密封閘閥型號、上海供應軟密封閘閥廠家、上海軟密封閘閥直銷

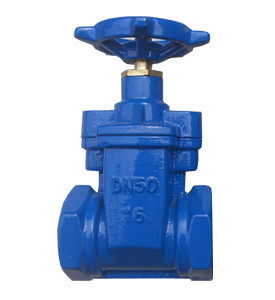

軟密封閘閥，工業用閥，軟密封閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 公稱通徑為 DN50～DN1200, 使用溫度：≤200℃。
簡介：
產品原理
楔式閘閥的閘板可以做成一個整體，叫做鋼性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程）來確定。本類閥門在管道中一般應當水平安裝。
1,軟密封閘閥規格及類別，應符合管道設計文件的要求。
2,軟密封閘閥的型號應注明依據的編號要求。若是企業標準，應注明型號的相關說明。
3,軟密封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓，軟密封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。
4,軟密封閘閥制造標準，應說明依據的編號，若是企業標準，采購合同上應附企業文件。
二，軟密封閘閥材質
1,閥體材質，應以鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。
2,閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。
3,螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。
4,閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。
5,密封面的材質
①軟密封閘閥類別不一，密封方式及材質要求不一；
②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；
③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據；
6,閥軸填料
①由于管網中的軟密封閘閥，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果；
②閥填料亦應在承受頻繁啟閉時，密封效果的性；
③鑒于上述要求，閥軸填料力求終身不換或十多年不更換；
④填料若需更換，氣動閥設計應考慮能有水壓的狀況下更換的措施。
三，軟密封閘閥的操作機構
3.1軟密封閘閥操作時的啟閉方向，一律應順時針關閉。
3.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。
3.3為了便于一個人的啟閉操作，在管道工壓狀況下，啟閉力矩宜為240N-m。
3.4軟密封閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶的閥門不適用于地下管網。
3.5軟密封閘閥啟閉程度的顯示盤
①軟密封閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；
②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；
③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。
3.6若軟密封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。
四，軟密封閘閥的性能檢測
4.1閥門某一規格批量制造時，應委托性機構進行以下性能的檢測：
①閥門在工壓狀況下的啟閉力矩；
②在工壓狀況下，能保證閥門關閉嚴密的連續啟閉次數；
③閥門在管道輸水狀況下的流阻系數的檢測。
4.2閥門在出廠前應進行以下的檢測：
①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；
②閥門的關閉狀況下，兩側分別承受1.1倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求。
五，軟密封閘閥的內外防腐
5.1閥體(包括變速傳動箱體)內外，首先應拋丸清砂除銹，力求靜電噴涂粉狀無毒環氧樹脂，厚度達0.3mm以上。特大型閥門靜電噴涂無毒環氧樹脂有困難時，亦應刷涂、噴涂相似的無毒環氧漆。
5.2閥體內部以及閥板各個部位要求防腐，一方面浸泡在水中不會銹蝕，在兩種金屬之間不產生電化學腐蝕；二方面表面光滑使過水阻力減少。
5.3閥體內防腐的環氧樹脂或油漆的衛生要求，應有相應機關的檢測報告?；瘜W(xué)物理性能亦應符合相關要求。
包裝運輸
6.1閥門兩側應設輕質堵板固封。
6.2中、閥門應以草繩捆扎，并以集裝箱方式運輸為宜。
6.3大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。
說明書
軟密封閘閥是設備，在出廠說明書中應標明以下相關數據：
閥門規格；型號；工作壓力；制造標準；閥體材質；閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩；制造廠廠名；出廠日期；出廠編號；重量；連接法蘭盤的孔徑、孔數、中心孔距；以圖示方式標明整體長、寬、高的控制尺寸；閥門流阻系數；有效啟閉次數；閥門出廠檢測的相關數據及安裝、維護的注意事項等。
產品特點：
1 平底式閥座
傳統的閘閥往往在通水洗管后即因外物諸如石頭、木塊、水泥、紙屑、雜物等淤泥積于閥底凹槽內，容易造成無法關閉緊密而形成漏水現象。而軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。
2 整體包膠
閥門采用的橡膠進行整體內，外包膠，國內的橡膠硫化技術使得硫化后的閥門能夠保證的幾何尺寸，且橡膠與球墨鑄鐵閥門接著牢靠，不易脫落及彈性記憶佳。
3 耐腐蝕
閥體采用粉體環氧樹脂涂裝，可防止閥體的腐蝕及生銹。并可用于污水系統。不易碎裂以往傳統鑄鐵閘閥常因外物擊中、碰撞或重疊而造成斷裂等現象。由于本體改用球墨鑄鐵，此種情形已可大幅度減少。
4 三“O”型
由于閥桿采用三“O”型環密封圈設計?？蓽p少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
5 有助生飲
由于閥體內部以無毒性環氧樹脂涂裝，閘閥的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲。
6 精鑄閥體
閥體采用精密鑄造，的幾何尺寸使得閥體北部無需任何精加工即可保證閥門的密封性。
7 重量輕
本體采用球墨鑄造制成，重量較傳統閘閥重量減輕約百分之二十到百分之三十，方便維修方便。
優勢：
長期以來市場上使用的一般閘閥，普遍存在漏水，易生銹現象，本企業引進國外技術所生產的軟密封閘閥?？朔艘话汩l閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。
特點：
·平底式閥座
傳統的閘閥往往在通水洗管后即因外物諸如石頭，木塊，水泥，紙屑，雜物等淤積于閥底凹槽內。容易造成無法關閉緊密而形成漏水現象，軟密封閘閥底部采用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻
·整體包膠
閥板采用的橡膠進行整體內，外包膠，國內的橡膠硫化技術使得硫化后的閥板能夠保證的幾何尺寸，且橡膠與球墨鑄鐵閘板連接牢靠，不易脫落及彈性記憶佳。
·耐腐蝕
閥體采用粉沫環氧樹脂涂裝，可防止閥體的腐蝕與生銹，并可用于污水系統。
·不易碎裂
以往傳統鑄鐵閘閥常因外物擊中，碰撞或重疊而造成斷裂等現象。由于本閥改用球墨鑄鐵，此種情形已可大幅度減少。
·三“O”型環密封圈
由于閥桿采用三“0”型環密封圈密封設計，可減少開關時的磨擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
·有助生飲
由于閥體內部以無毒性環氧樹脂涂裝，閘板的內外表面均以橡膠完全包覆而不至于出現銹水或腐蝕現象，可供生飲。
·精鑄閥體
閥體采用精密鑄造，的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
·重量輕
本閥采用球墨鑄造而成，重量較傳統閘閥重量減輕約20%-30%。安裝維修方便。
設計標準參數：
| 閥門執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 連接法蘭尺寸 |
| 參照標準 | DIN 3352 | DIN 3202 | DIN 3230 | DIN EN 1092 |
| 主要零部件信息 | 名稱 | 1-閥體 | 2-閥座密封 | 3-閥瓣 | 4-閥軸 | 5-手輪 |
| 材質 | 球墨鑄鐵DI | EPDM | 球墨鑄鐵DI+EPDM | 2Cr13 | DI |
| 尺寸信息 | 公稱尺寸 | 結構長度F4 | PN16 |
| DN | NPS（英寸） | L | ΦA(chǔ) | ΦB | ΦC |
| 50 | 2'' | 150 | 165 | 125 | 102 |
| 65 | 2 1/2'' | 170 | 185 | 145 | 122 |
| 80 | 3'' | 180 | 200 | 160 | 138 |
| 100 | 4'' | 190 | 220 | 180 | 158 |
| 125 | 5'' | 200 | 250 | 210 | 188 |
| 150 | 6'' | 210 | 285 | 240 | 212 |
| 200 | 8'' | 230 | 340 | 295 | 268 |
| 250 | 10'' | 250 | 405 | 355 | 320 |
| 300 | 12'' | 270 | 460 | 410 | 378 |
| 350 | 14'' | 290 | 520 | 470 | 438 |
| 400 | 16'' | 310 | 580 | 525 | 490 |
| 450 | 18'' | 330 | 640 | 585 | 550 |
| 500 | 20'' | 350 | 715 | 650 | 610 |
| 600 | 24'' | 390 | 840 | 770 | 725 |
| 700 | 28'' | 430 | 910 | 840 | 795 |
| 800 | 32'' | 470 | 1025 | 950 | 900 |
| 900 | 36'' | 510 | 1125 | 1050 | 1000 |
| 1000 | 40'' | 550 | 1255 | 1170 | 1115 |
| 1200 | 48'' | 630 | 1485 | 1390 | 1330 |
