懸索橋PES5-121景觀懸索橋拉索， 懸索橋拉索，索鞍，索夾，錨碇，吊桿拉索，車行懸索橋

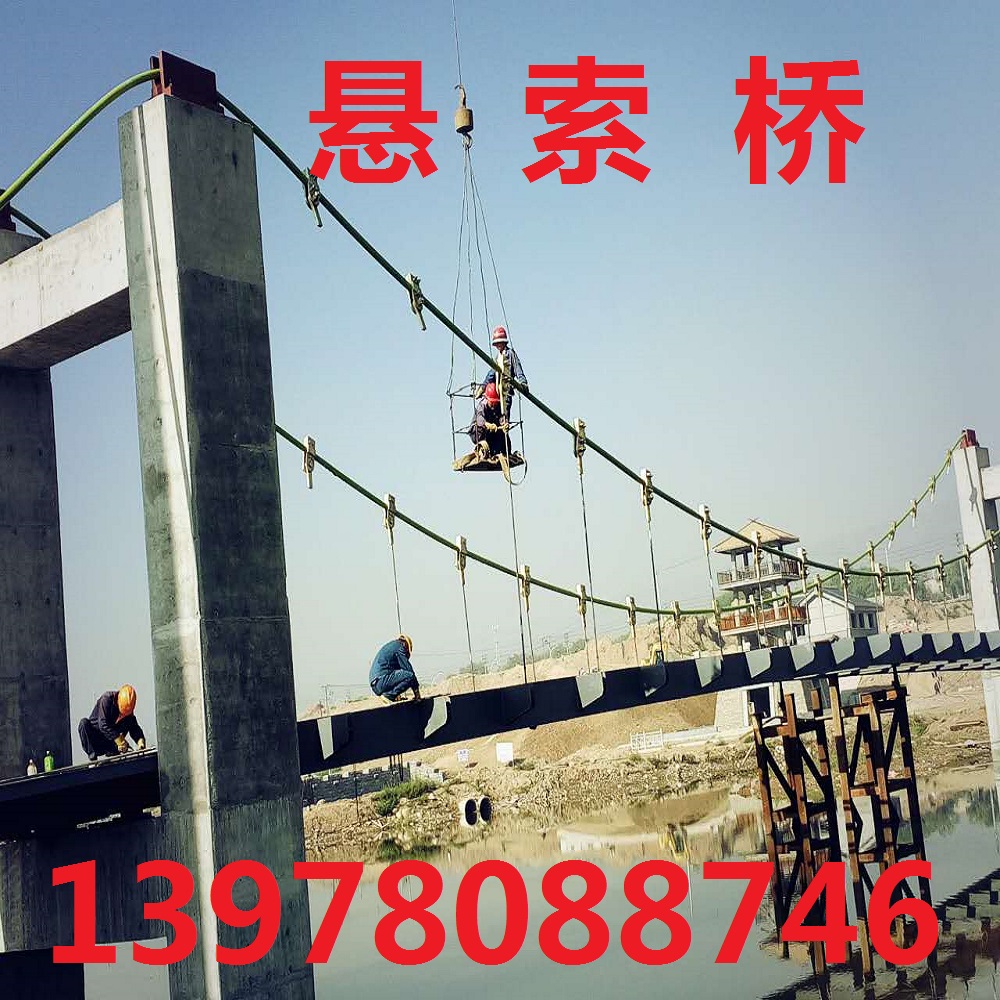

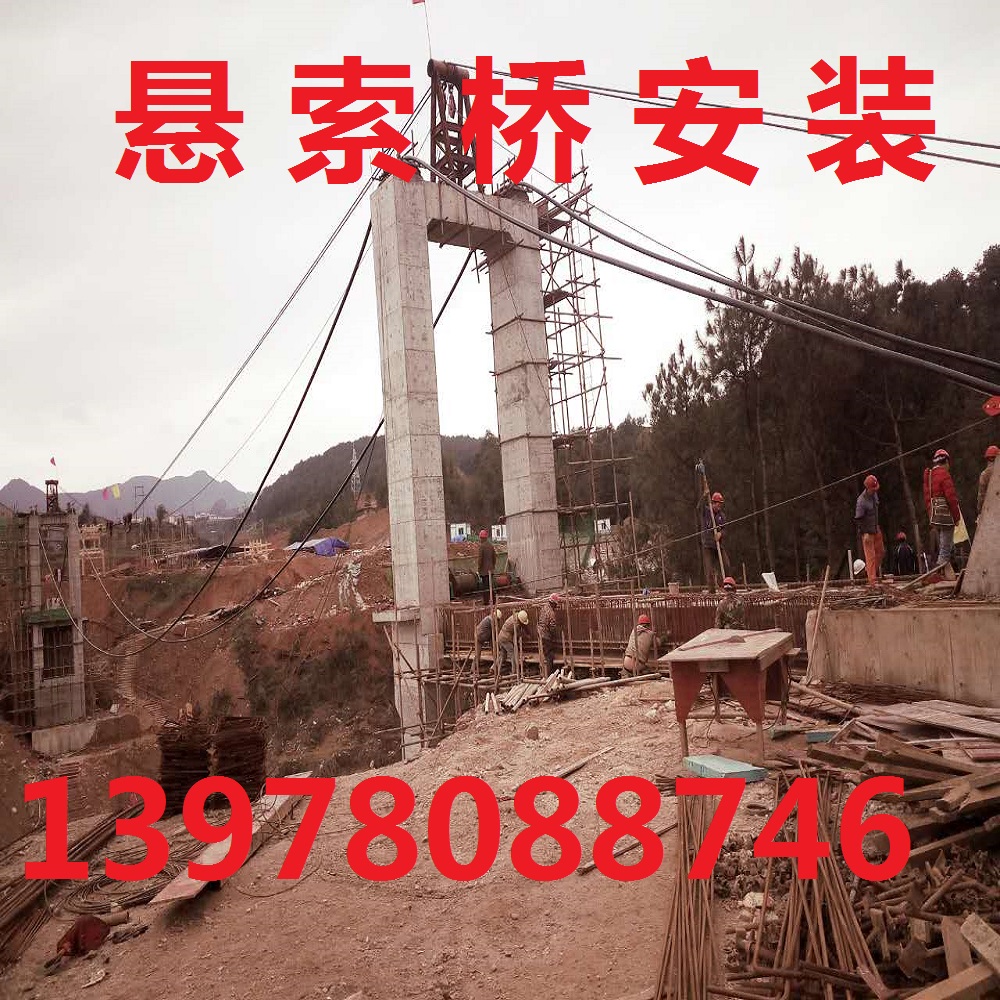

PES懸索橋是以承受拉力的纜索或鏈索作為主要承重構件的橋梁，由懸索、索塔、錨碇、吊桿、橋面系等部分組成。懸索橋的主要承重構件是懸索，它主要承受拉力，一般用抗拉強度高的鋼材(鋼絲、鋼纜等)制作。由于懸索橋可以充分利用材料的強度，并具有用料省、自重輕的特點，因此懸索橋在各種體系橋梁中的跨越能力，跨徑可以達到1000米以上。懸索橋的主要缺點是剛度小，在荷載作用下容易產生較大的撓度和振動，需注意采取相應的措施。按照橋面系的剛度大小，懸索橋可分為柔性懸索橋和剛性懸索橋。柔性懸索橋的橋面系一般不設加勁梁，因而剛度較小，在車輛荷載作用下，橋面將隨懸索形狀的改變而產生S形的變形，對行車不利，但它的構造簡單，一般用作臨時性橋梁。剛性懸索橋的橋面用加勁梁加強，剛度較大。加勁梁能同橋梁整體結構承受豎向荷載。除以上形式外，為增強懸索橋剛度，還可采用雙鏈?zhǔn)綉宜鳂蚝托钡鯒U式懸索橋等形式，但構造較復雜。

橋面支承在懸索(通常稱大攬)上的橋稱為懸索橋。英文為Suspension Bridge，是"懸掛的橋梁"之意，故也有譯作"吊橋"的。"吊橋"的懸掛系統大部分情況下用"索"做成，故譯作"懸索橋"，但個別情況下，"索"也有用剛性桿或鍵桿做成的，故譯作"懸索橋"不能涵蓋這一類用橋。和拱肋相反，懸索的截面只承受拉力。簡陋的只供人、畜行走用的懸索橋常把橋面直接鋪在懸索上。通行現代交通工具的懸索橋則不行，為了保持橋面具有一定的平直度，是將橋面用吊索掛在懸索上。與拱橋用剛性的拱肋作為承重結構不同，其采用的是柔性的懸索作為承重結構。為了避免在車輛駛過時，橋面隨著懸索一起變形，現代懸索橋一般均設有剛性梁(又稱加勁梁)。橋面鋪在剛性梁上，剛性梁吊在懸索上?，F(xiàn)代懸索橋的懸索一般均支承在兩個塔柱上。塔頂設有支承懸索的鞍形支座。承受很大拉力的懸索的端部通過錨碇固定在地基中，也有個別固定在剛性梁的端部者，稱為自錨式懸索橋。

自錨式懸索橋的上部結構包括:主梁、主纜、吊桿、主塔四部分。傳力路徑為:橋面重量、車輛荷載等豎向荷載通過吊桿傳至主纜承受，主纜承受拉力，而

主纜錨固在梁端，將水平力傳遞給主梁。由于懸索橋水平力的大小與主纜的矢跨比有關，所以可以通過矢跨比的調整來調節主梁內水平力的大小，一般來講，跨度較大時，可以適當增加其矢跨比，以減小主梁內的壓力，跨度較小時，可以適當減小其矢跨比，使混凝土主梁內的預壓力適當提高。由于主纜在塔頂錨固，為了盡量減少主塔承受的水平力，必須保證邊跨主纜內的水平力與中跨主纜產生的水平力基本相等，這可以通過合理的跨徑比來調節，也可以通過改變主纜的線形來調節。

另外，自錨式懸索橋中的恒載由主纜來承受，而活載還需要由主梁來承受，所以主梁必須有一定的抗彎剛度，主梁的形式以采用具有一定抗彎剛度的箱形斷面較為合適。

采用自錨式結構體系，和地錨式相比可以不考慮地質條件的影響，而且由于免去了巨大的錨錠，降低了工程造價。采用自錨，將主纜錨固于加勁梁之上，相比同等跨徑的其他橋型，更有其特有的曲線線形，外觀優雅，而且現代橋梁除了滿足自身的結構要求外，也越來越注重景觀設計，其發展前途很大。

通過國內工程時間證明，鋼筋混凝土自錨式懸索橋在中小跨徑上是一種既經濟又美觀的橋型，結構的剛度也相對較大，對于中小跨徑的公路橋梁和人行橋都適合建造。
