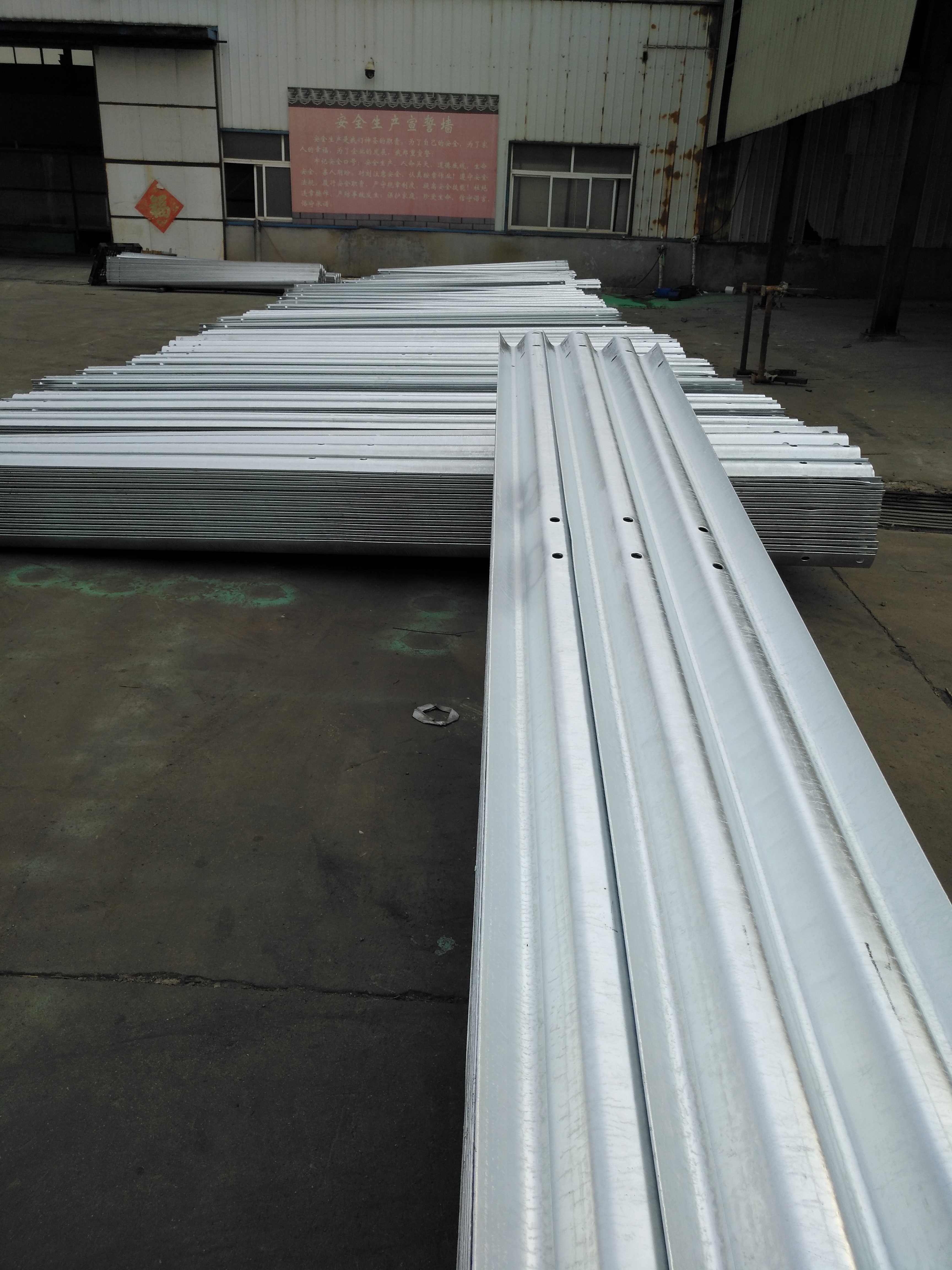

廠家供應江西贛州非標波形護欄

波形護欄按設置地點分為路側護欄和中央分隔帶護欄兩類。路側波形護欄的構造如下：路側波形護欄由端部立往、中間端部立柱、中間立柱、纜索、托架和索端接頭等部分組成。(1)端部立柱結構 路側波形護欄端部立桂是承受纜索張拉力和失控車輛碰撞力的主要結構，由三角形支架、底板和混凝土基礎組成。 端部結構可采用埋人式和裝配式兩類。埋人式端部結構是與混凝土基礎連成一體的，端部立柱的埋入深度根據不同的類別而不同。三角形支架的斜立住與地面成45°角，底部焊接一塊鋼板一方面可以利用三角形支架構成穩定的框架，另一方而通過底部的鋼扳可以大大增加與基礎混凝土之間的黏結力，通過鋼板也易于控制護欄的高程。端部結構安裝在波形護欄起二終點位置。(2)中間端部立柱 中間端部立柱由三角形支架、底板和混凝土基礎組成。當波形護欄的安裝長度超200~300m時，應采用中間端部結構。小間端部結構為三角形，適用于A級波形護欄，需要成對安裝。從波形護欄的起點設置端部結構開始，通過中間立柱把纜索一跨接一跨地延伸出去，直到纜索長度的另一端設置中間端部結構。由于波形護欄的長度還要繼續延伸出去，作為另一根線索的起點，即一對中間端部結鉤的另一個，則需要倒退21m(三跨)再設置。這樣.，兩段波形護欄通過中間端部結構形成交替，在兩個中間端部結構之間設置兩根中間立柱。(3)中間立柱結構中間立往采用焊接鋼管，A級和S級承受的沖擊力較大，鋼管外徑140mm。埋入土中或埋入混凝土的立柱，因其埋設條件不同而有不同的考慮。埋人土中立柱由于與路邊緣的距離較近，邊坡附近的上壓力較小，為保證波形護欄的強度，埋置深度應保證為140~165cm。立柱埋置于水泥混凝土中時，考慮到混凝土結構物對立往的鎖結作用，埋置深度定為40cm。(4)托架結構立柱表面至纜索外表面的距離，由托架的寬度來保證。托架為圓筒狀，用螺栓固定于立柱上。托架的作用在于固定纜索的位置，并把纜索從立住面橫向懸出一定距離，防止碰撞車輛在立柱處受阻絆，以利于車輛的導向。
