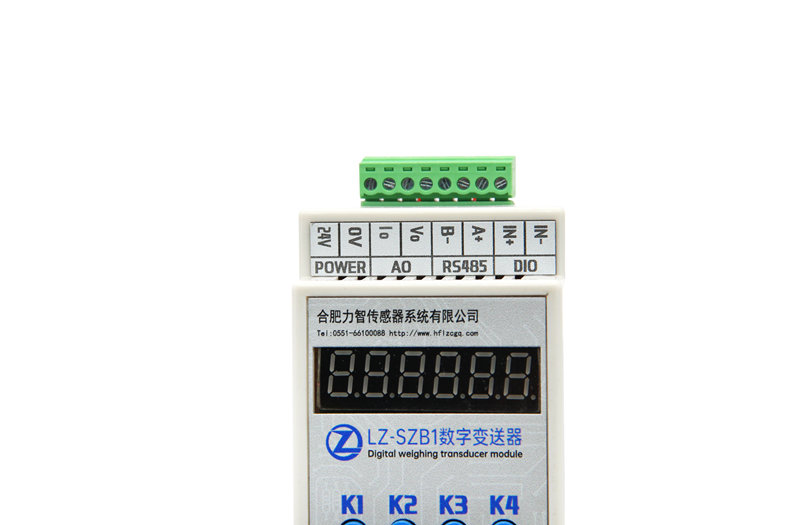

LZ-SZBSQ6多功能六位數顯變送模塊

感謝您使用本公司的儀表，為了更好地發揮本產品的功能，以免因操作失誤造成不必要的損失，在使用前請務必閱讀本說明書。

 注意安全

? 請不要使用在原子能設備、醫療器械等設備上。

? 本儀表沒有電源保險絲，請在本儀表電源供電回路中設置保險絲等安全斷路器件

? 請不要在本產品所提供的規格范圍之外使用。

? 請不要使用在易燃易爆的場所。

警告:

? 周圍溫度為50℃以上時，請用風扇或冷卻機冷卻，但是不要讓冷空氣直接吹到本儀表。

? 對于盤裝儀表，為了避免用戶接近電源端子等高壓部分，請在最終設備上采取必要措施。

? 本產品的安裝、調試、維護應由具備資質的工程技術人員進行。

? 如果本產品的故障或異常有可能導致系統重大事故，請在外部設置適當?shù)谋Ｗo電路，以防止事故發生。

? 本公司不承擔除產品本身以外的任何直接或間接損失。

本公司保留未經通知即更改產品說明書的權利。

 技術參數

1.輸入方式：1路應變式傳感器輸入<20mV信號，傳感器激勵電壓5.0VDC。

2.工作電壓：24VDC(18-36V寬電壓），功耗<6W（模塊屬于高精度設備，所用電源需要良好接地線，且不可與電機、加熱器等易產生電源噪聲的設備共用一個電源）。

3.測量精度：±0.1%（FS）/（23℃±5℃）。

4.模擬量輸出：4-20mA/4-12-20mA，0-10V/0-5V/0-5-10V/±5V /±10V。

5.通訊接口：1485通訊（ModBus RTU標準通訊協議，多機地址范圍1~99）。

2RS232通訊（主動發送）。

6.負載能力：模擬電流輸出，負載阻抗<500Ω；模擬電壓輸出，負載阻抗>200KΩ。

7.溫度和濕度：1工作溫度-10℃~50℃，濕度<85%RH，無冷凝；2存儲溫度-20℃~70℃，濕度<85%RH。

8.輸出顯示：6位LED數碼管顯示。
