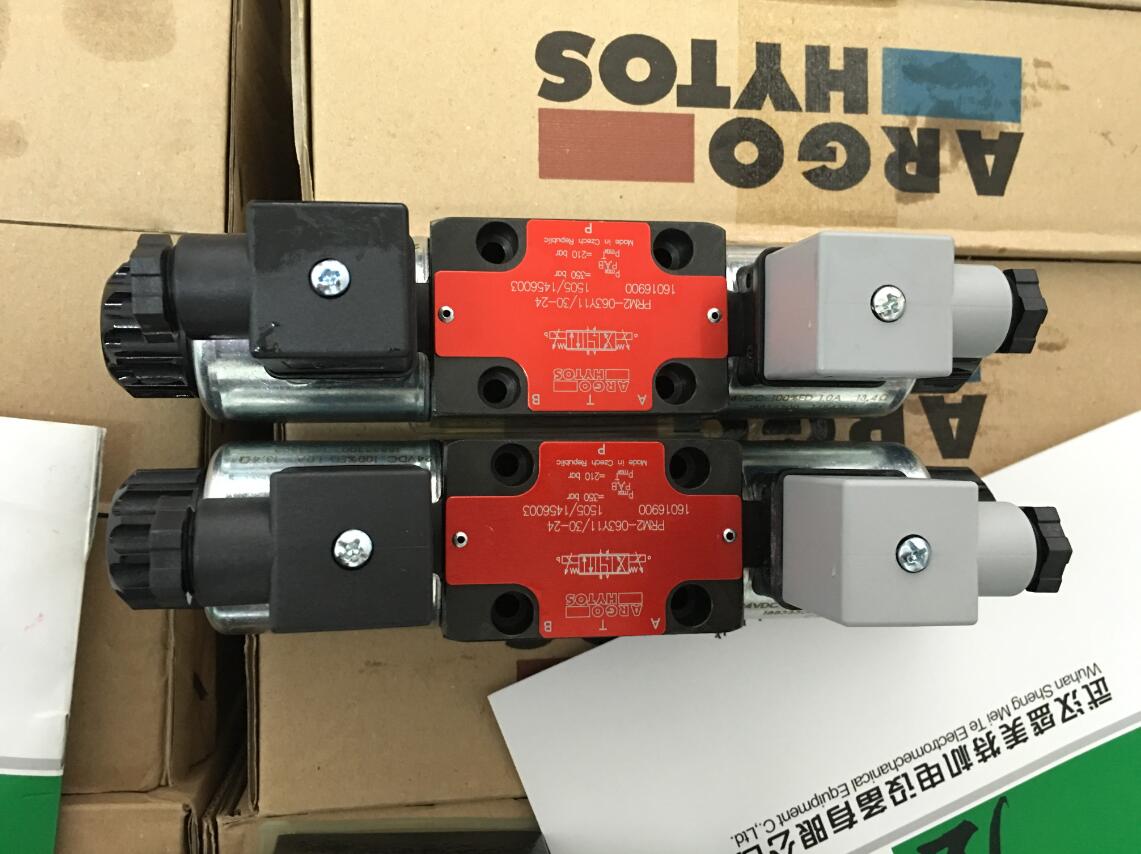

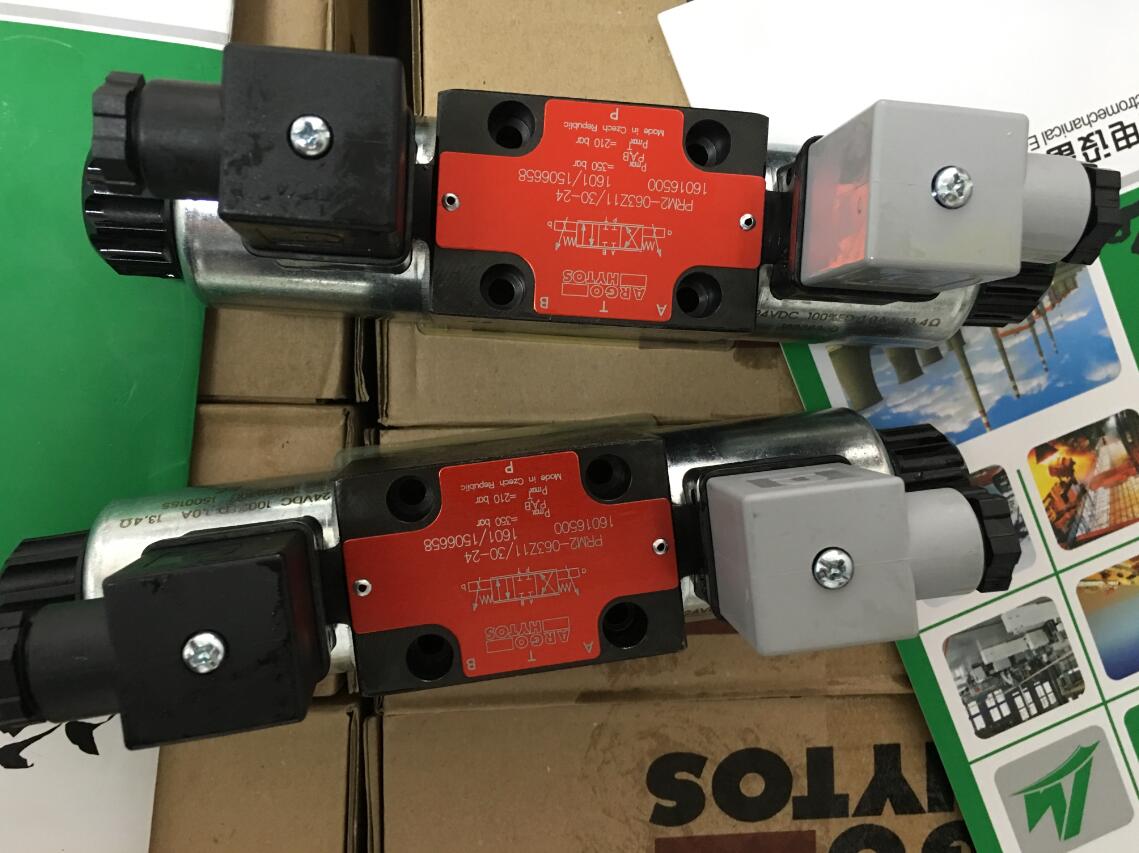

PRM2-063Z11/30-雅歌比例閥換向閥 雅歌比例閥PRM2-063Z11

 PRM2-063Z11/30-雅歌比例閥換向閥 雅歌比例閥PRM2-063Z11

    比例方向閥包括鑄鐵閥體，控制閥芯，兩根對中彈簧及其支撐墊圈和一至二個比例電磁鐵。內部裝有一或二塊電控板的控制盒，可以安裝在任一電磁鐵上，其中電控板數目與電磁鐵數目相同。對于帶兩個電磁鐵型號，則控制盒與另一電磁鐵插座面對面布置，通過DIN接頭，兩芯電纜和套管連接。控制盒通過一個四針接頭連接電源和控制信號，型號為M12×1。電磁鐵線圈包括控制盒，可以在軸上±90°內轉動。


該電控單元輸出到電磁鐵的電流按控制信號變化，電磁鐵推動閥芯的位移與控制電流成比例。電控單元提供了以下的調節能力：


偏置，增益，斜坡多發生器的上升、下降時間，顫振信號發生器的幅值和頻率（2個頻率）。各個功能以LED指示燈標示。


為用戶提供＋10V（12V+5V）的穩壓電源，使用這些電壓時，電壓控制信號由>=1K歐的電位器引出。


電控板的電壓或電流控制模式轉換，由SW1至SW3的開關位置確定。

PRM2-062Z51/15-12、PRM2-062Z51/30-12、PRM2-062Z51/15-24、PRM2-062Z51/30-24  PRM2-062Z51/15-24EK、PRM2-062Z51/30-24EK；

PRM2-062Z11/15-12、PRM2-062Z11/30-12、PRM2-062Z11/15-24、PRM2-062Z11/30-24、PRM2-062Z11/15-24EK、PRM2-062Z11/30-24EK；

PRM2-062Y51/15-12、PRM2-062Y51/30-12、PRM2-062Y51/15-24、PRM2-062Y51/30-24  PRM2-062Y51/15-24EK、PRM2-062Y51/30-24EK；

PRM2-062Y11/15-12、PRM2-062Y11/30-12、PRM2-062Y11/15-24、PRM2-062Y11/30-24、PRM2-062Y11/15-24EK、PRM2-062Y11/30-24EK；


PRM2-063Z11/15-12、PRM2-063Z11/30-12、PRM2-063Z11/15-24、PRM2-063Z11/30-24、PRM2-063Z11/15-24EK、PRM2-063Z11/30-24EK；
