橋梁橡膠充氣芯模氣囊公路梁板*氣囊建筑空心模板隧道涵洞澆筑芯膜

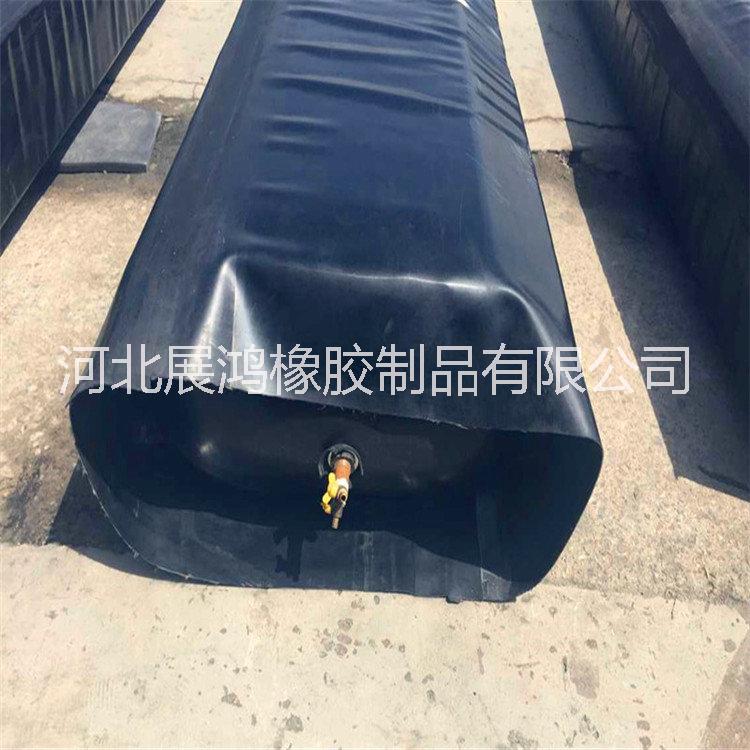

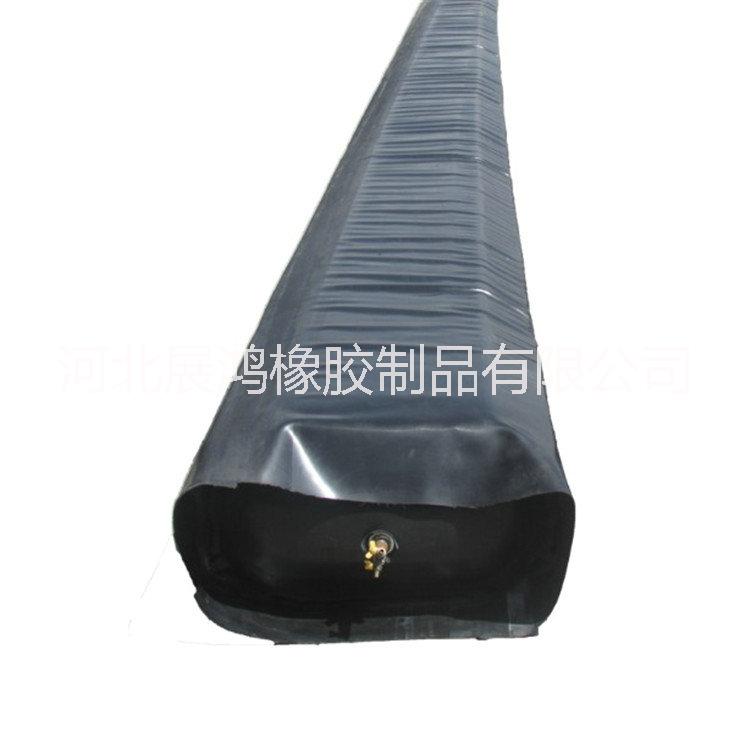

充氣橡膠芯模是一種可膨脹、收縮的圓柱袋子，用來形成混凝土構件的空腔，在制造空心構件時，將它放入中間，并充入壓縮空氣，當混凝土凝固以后，放出袋子中壓縮空氣，即收縮，并可以從空腔中抽出。它使用簡便，經濟耐用，未充氣能柔軟收縮，任意折疊、卷曲，充氣膨脹后具有足夠的強度來承受混凝土的壓力，這是任何傳統剛性模板所無可比擬的。適用于鋼筋混凝土構件抽孔，包括樁、屋架、屋面板柱、梁、地下道等構件，被廣泛用于：工礦地基，公路橋梁，建筑工程，水利工程（船塢、船臺、碼頭）。施工實踐證明，抽孔工藝設備簡單，不僅節約材料，并且有形狀多變等特點，可成圓形、橢圓形、矩形、拱形、八邊形、梯形等管道。也可以成直孔、變截面孔等，可使建筑結構變輕型、薄壁空心、改變混凝土一直沿用剛性模板的狀況。



性能特點:

1、設計科學合理應用橡膠充氣芯模，予制或現場澆筑出來的成品構件，都能滿足設計要求，且操作簡單、省工、省時，省材。

2、有良好的耐老化性能，使用壽命長本產品用合成橡膠、天然橡膠與加強層硫化后制成。既有很好的抗脹強度，又有彈性和柔韌性，所以能滿足在各種工作條件下的使用。

3、適用溫度廣泛在-10℃～+90℃的范圍內，材質沒有變化。

4、為建筑現場施工輕型化提供了有利條件予應力空心混凝土構件，由于采用橡膠芯模，其重量比非予應力實心構件輕20%，因此減輕建筑物上部結構的重量，可以使樁基縮短，跨徑增大，現場施工簡便安全。

5、施工工藝簡便、安全、衛生使用橡膠芯模，只用少量簡單工具，無需特殊工藝。只要將芯模入負筋籠內，充氣壓力達到工作壓力時，即澆筑混凝土，待混凝土初凝時，將芯模放氣抽出，即可完成成品構件的成型，不污染環境。



使用方法:

1、入模:

用繩牽引將芯模穿人有混凝土的筋籠內，并使充氣嘴處在外放置。

2、充氣:

A．打開進氣閥門充氣，充氣時用壓力表控制監測氣壓。

B．當氣壓達到使用壓力時，將進氣閥門關閉。

C．異型芯模應交替充氣直至達到工作壓力。

D．注意充氣時不得超壓。/3、固定與澆筑混凝土

A．在振混凝土?xí)r芯模會上浮，因此必須上、下、左、右加以固定，一般φ250mm芯模箍筋間距為80cm，如直徑加大，固定間距相應縮小。

B．澆筑混凝土的方法與實心構件基本上相同，注意使用高頻插人或振搗棒從兩側同時振搗，以防芯模左右位移，振搗棒端部位不要觸及芯模。

3、拆模

當混凝土終凝后，打開閥門放氣，即可將芯模抽出，時間可視水泥號而定。



施工方法:

1 、使用前，首先檢查鋼筋籠鋼絲接頭及軋絲頭不得朝內徑方向彎曲，以免扎傷芯模，形成漏氣現象。

2 、先澆注鋼筋籠底部砼墊層，再用繩將芯模牽引到鋼筋籠內，并使縱向接縫朝上。

3 、打開閥門充氣到規定壓力，即可關閉閥門、切忌不得超壓。

4 、異型芯模應交替充氣直達規定壓力。

5 、將進入鋼筋籠內的芯模上下左右加以固定。克服上浮力及左右移動。

6 、澆筑混凝土后，使用振動棒從兩側同時振搗，防止芯模左右移動。且振動棒段頭不可接觸芯模，以免穿破漏氣。

7 、待混凝土終凝后，打開閥門放氣，抽出芯模即可。（脫模時間根據施工情況自定）



保管與維修:

A.芯模使用后用清水沖洗干凈，不用時應放置通風干燥處，不要觸及油劑，酸，堿。

B.現場使用時避免尖銳硬物。

C.每次脫模后，就立即用刷子（尼龍刷）自來水清洗，除去表面混凝土以保持表面清潔。

D．芯模如有漏氣，封口膠片脫落時；可在需修補處用砂輪打磨，涂刷膠水覆蓋膠片修補，纖維撕破處則以膠布覆蓋修補。

(-)充氣芯模施工要點

1．主要技術參數

(1)充氣壓力與直徑、新灌筑砼的壓力 和施工氣溫等因素有關。壓力保持在0．03 — 0．05MPa范圍內，(詳見出廠標識)預留孔的孔徑均滿足規范要求．

達到預期效果．

(2)充氣芯模放氣時間與施工氣溫有關，一 般在砼澆筑完畢后砼表面用手指能壓出指紋而砼不 變形即可放氣．

2．鋼管鐵楔、鋼筋箍防上浮工藝 預制空心板預留孔的位置準確與否是施工關 鍵．澆筑砼時在插入式振動棒和砼的作用下充氣膠 寰浮力較大．主筋容易和同時上?。?

影響預制空 心板施工質量．采取上增設0形 6的定位箍． 間距300ram，梁端加密至200ram和主筋鉤在一起。這 佯可以保證預制板頂留孔的位置。 為確保主筋位置正確．

用 l2鋼筋頭焊成上形． 用 30鋼管下端頂住上鋼筋．上端用鐵鍥把鋼管固 定在模板上口的模拉桿上，砼澆筑完畢就把鐵鍥打 掉。抽出鋼管以備再用。經過實踐證明此工藝簡單可

行，容易操作。并確保預制板的成孔質量．取得良好 的效果。

3．預制板澆筑砼采用斜向分層．開始從梁端三 分之一處下料．分層厚度控制在0．4米左右．砼坍落 度控制在4cm．在施工過程中要嚴格控制充氣的 壓力．發現有漏氣時要隨時補充壓力．確保成孔質 量．

4．充氣使用時必須刷隔離劑．以減少抽模 阻力．不允許用機油代替隔離劑．一方面機油對 橡膠侵蝕．另一方面機油會污染鋼筋．
