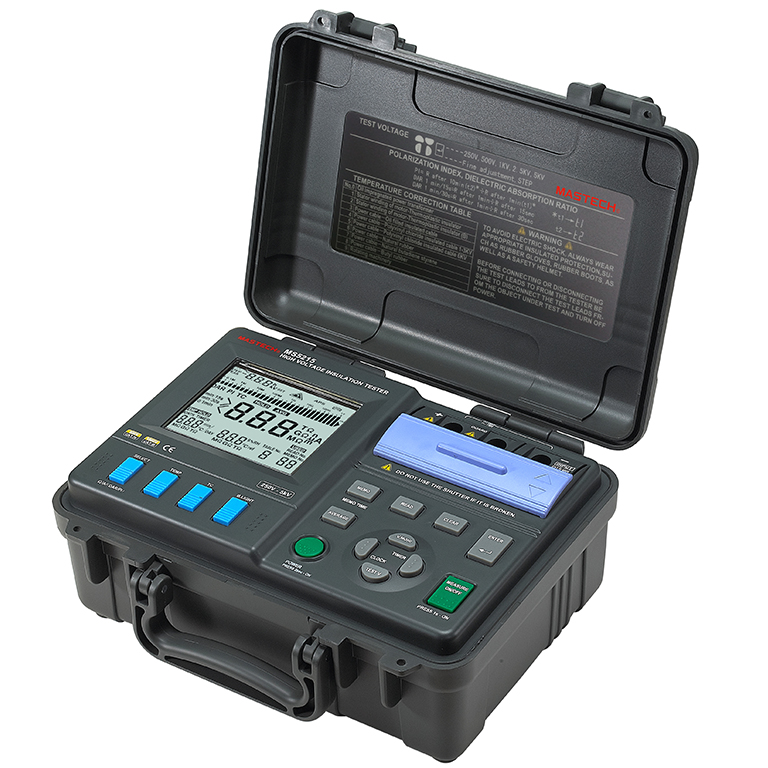

MS5215數字高壓絕緣電阻測試儀

MS5215數字高壓絕緣電阻測試儀

MS5215數字高壓絕緣電阻測試儀

特點：
高壓設備（變壓器、電機、電纜、馬達、電纜等）的絕緣電阻測試
測試電壓可調，從250V～5000V范圍內25V/100V步進設置
電阻測量量大5TΩ
短路電流達到3mA
PI(極化指數)、DAR（感應吸收比）的自動計算和實時顯示
兩種階梯模式電壓測量
溫度測量、溫度補償、泄漏電流測量
數據存儲及上傳
測量時間設定
USB接口，自動生成中文報告
PI(極化指數)和DAR(感應吸收比)
PI(極化指數): 10min時的絕緣電阻(R10min)與lmin時的絕緣電阻(R1min)的比值
DAR(感應吸收比):(1)、60s時的絕緣電阻(R60s)與15s時的絕緣電阻(R15s)的比值
:(2)、60s時的絕緣電阻(R60s)與30s時的絕緣電阻(R30s)的比值
溫度補償測量
?用來獲得與當前環境溫度不同的溫度條件下的絕緣電阻值
? 測試儀將測量的電阻值轉換為參考溫度下的絕緣電阻值，并顯示結果
? 根據被測物體的不同特性，有10種補償方式（詳見說明書）
記錄及PC上傳測量數據
? 測試儀能夠在內部存儲器中保存測量數據、設定參數、時間和日期
? 手動存儲10組(每組10個記錄)共記錄100個數據
? 記錄10組日志數據, 每一組數據記錄最多包含360個
? 安裝USB協議,連接到PC
? 顯示獲得的數據和日志記錄，制作階梯電壓測試圖形，保存測試數據文件
由PC設置測試儀的參數: 日期和時間、PI間隔時間、階梯電壓測試電壓作用時間

技術參數:
測試電壓
可選范圍:直流250V～5.00KV
設定方法：
1）由預置電壓中選擇（250V，500V，1KV，2.5KV，5KV）
2）細調節（250V~1KV間的分辨率為25V，1KV~5KV間的分辨率為100V）
3）輸出電壓精度：設置值的±5%
額定測量電流：
1）250V~1.00KV ---------- 1mA
2）1.10KV~2.50KV--------- 0.5mA
3) 2.60KV~5.00KV---------0.25mA
步進電壓測試(兩種方式):
STEP2.50KV：500V、1KV、1.5KV、2KV、2.5KV
STEP5.00KV：1KV、2KV、3KV、4KV、5KV
絕緣電阻測量
絕緣電阻測量范圍:0－５TΩ
