PXC50型水文巡測車

PXC50型水文巡測車

1. 產品簡介

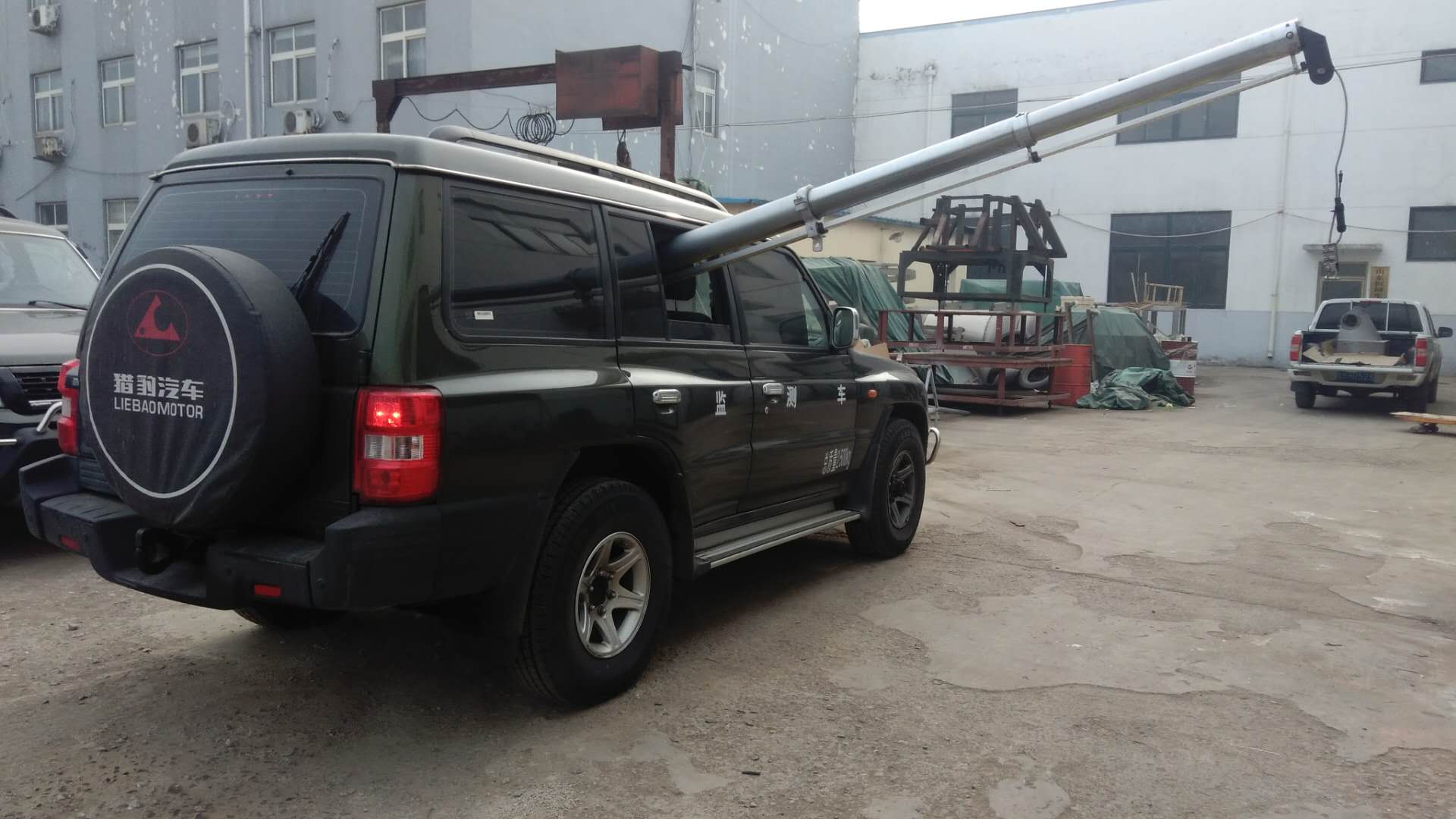

公司研制的PXC50型水文巡測車，主要配備在各種商務面包車、越野吉普車等商務旅行車?yán)?。水文絞車的動力由汽車發電機提供電能直接驅動電動機實現各個動作，外觀上實現了水文絞車與汽車的結合，有效解決了地市水文部門交通設施落后的問題。該巡測車具有較好的易拆裝性，汛期過后可自由拆卸，便于實現一車多用。

PXC50型水文巡測車性能穩定，操作靈活方便，自動化程度高，機動性好，性能優越，具有過載自動保護系統，結構簡單，造型美觀大方等特點?？赏ㄟ^(guò)ADCP、ADP、電波流速儀等進行數據采集，也可采用數字流量測算系統進行數據采集。

配套采用自行開發研制的數字流量測算系統，信息采集處理系統集顯示、計算、存儲、處理、打印于一身；漢字顯示，具有良好的人機對話功能，配有計算機通訊接口；外型設計小巧、制作精細；信號傳輸水深可達20m，有效的解決了信號傳輸在水中衰減較大的難題。配套的軟件可直接生成標準的流量記載表，并具有資料整編功能。

數字流量測算系統主要包含五個子系統：（1）流量測驗子系統；（2）流量校核子系統；（3）流量分析子系統；（4）流量整編子系統；（5）幫助服務子系統。

能在現場即可測驗、計算、顯示流量，滿足防汛實時需要，同時具備存儲、分析、查詢等功能，測量完畢后可進行分析、整編、打印。

2.技術參數

車輛型號：各類越野車型、商務面包車型

用途：水文巡測

取力方式：汽車發電機輸出電能驅動動力單元

功率：可提升50公斤鉛魚，速度0.25米/秒

配套鉛魚重量：≤50kg

升降電動機功率：750W

伸縮電動機功率：150W

吊臂伸縮速度：V＜0.22m/s

吊鉛魚測量行程：≤30m

鉛魚升降速度：≤0.25m/s

吊臂伸出橋欄距離：≤1.5m

測速范圍：≤3m/s

吊臂角度：≤20°

起吊重量：＞100kg

鉛魚運動速度：≤0.25m/s

水文測流系統總重量：150kg

信號傳輸方式：有線、無線

數據系統處理：數字流量測算系統
