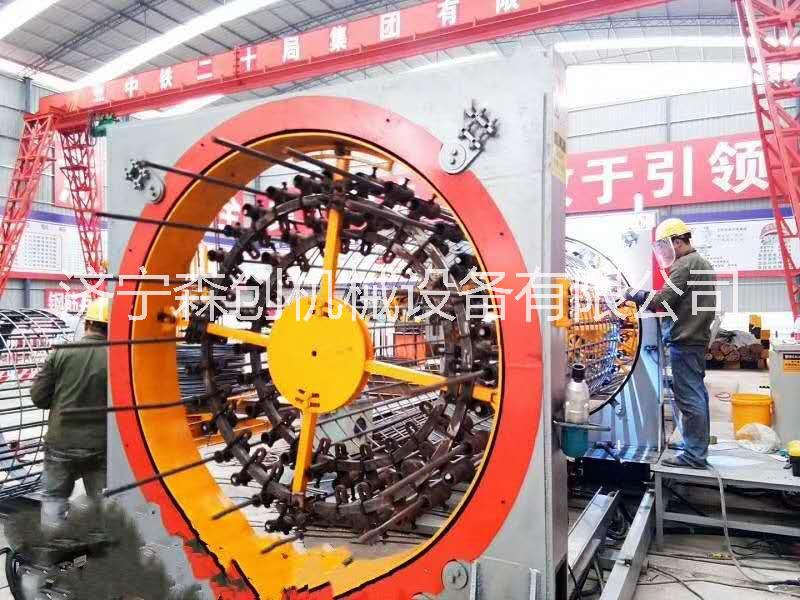

濟寧鋼筋籠滾焊機 繞筋機廠家

鋼筋籠繞筋機工作原理

 根據施工要求，調整鋼筋籠繞筋機兩滾筒間距離，將鋼筋籠的主筋架預制好吊裝到鋼筋籠繞筋機兩滾筒之間，通過穿過矯直器將盤筋穿入鋼筋籠，把盤筋（繞筋）端頭先焊接在一根主筋上，然后通過固定旋轉及移動旋轉動把繞筋纏繞在主筋上，同時進行焊接，從而形成產品鋼筋籠---這就是 鉆孔灌注樁鋼筋籠繞筋機,即“簡易鋼筋籠成型機”的工作原理.

一. 鋼筋籠繞筋機設備結構

1：小車行走驅動機構

2：行走導軌

3：電控柜

4：分料系統

5：旋轉驅動機構

6：箍筋矯直系統

7：繞筋放線架

一、數控鋼筋籠滾焊機定義：數控鋼筋籠滾焊機(伺服電機+行星輪減速機版)是一款具有數控系統的裝機用鋼筋籠自動化加工裝備。鋼筋籠滾焊機也有些人稱之為鋼筋籠成型機、鋼筋滾籠機、滾焊機等，其實都是同一款產品。

二、數控鋼筋籠滾焊機的工作原理：根據施工要求，鋼筋籠的主筋通過人工穿過固定旋相應模板圓孔至移動旋的相應孔中進行固定，把盤筋（繞筋）端頭先焊接在一根主筋上，然后通過固定旋及移動旋轉動把繞筋纏繞在主筋上（移動盤是一邊旋轉一邊后移），同時進行焊接，從而形成產品鋼筋籠---這就是鉆孔灌注樁鋼筋籠滾焊機,即“鋼筋籠成型機”的工作原理。

三、鋼筋籠滾焊機加工鋼筋籠的精度保障：由于鋼筋籠對于箍筋之間的間距精度要求非常高 , 所以一般的傳統制作鋼筋籠方式很難滿足現代化施工要求。而我司生產的數控鋼筋籠滾焊機，是在工業PLC上設定間距參數，由PLC控制行走伺服電機的轉速。從而有效保證其加工出來的產品質量。

四、鋼筋籠滾焊機的加工特性：

    1、加工速度快：正常情況下備料及滾焊部分5人一班，分二班作業，10個人就可以加工出20多個12米長成品的籠子（備料、滾焊、加強筋安裝、管安裝、導向墊塊安裝等），工作效率非常高。

    2、加工質量穩定可靠：由于采用的是數控機械化作業，主筋、纏繞筋的間距均勻，鋼筋籠直徑一致，產品質量完全達到規范要求。在實際中手工生產鋼筋籠時工程監理幾乎每天都到加工現場進行檢查，而使用機械加工后，監理對機械化加工的鋼筋籠基本實行了“”。

    3、 箍筋拉緊不需搭接，較之手工作業節省材料1.5%，降低了施工成本。

    4、 由于主筋在其圓周上分布均勻，多個鋼筋籠搭接時很方便，節省了吊裝時間。

    5、 機械化加工鋼筋籠，在質量控制方面得到了保障。

五、數控鋼筋籠滾焊機（伺服電機行星輪減速機版）的技術參數表如下：

工作參數:

鋼筋籠樁徑范圍 800 ~ 2000mm

鋼筋籠長度 13m

纏繞筋直徑 5.0 ~ 14.0mm

主筋直徑 12.0 ~ 32.0mm

纏繞筋間距 50 ~ 500mm (無級可調)

液壓系統壓力 10Mpa

裝機容量 23Kw  380V/50Hz/3Phase

工作溫度 0 ~ 40℃

設備占地面積 28m(L) × 6m(W) × 2.5m(H)

焊接方式 CO2 保護焊

焊接材料 焊絲、焊條

設備組成清單

序號 各機構名稱 數量 備注

1 主筋上料機構 1套 13米

2 旋轉分料機構 1 套 單節最長12米

3 環型模板旋轉機構A（固定側） 1套 2米以下樁徑

4 環型模板旋轉機構B（移動側） 1套 2米以下樁徑

5 液壓自動支撐裝置 1套

6 液壓站  1套

7 電控系統    1套 變頻器 3部 /  PLC 1部

8 盤筋放線架 1套 承重2噸

9 環形模板及導管 1套 承攬定做

10 隨機工具及配件 1套

11 二保焊機 1臺

12 彎弧機 1臺
