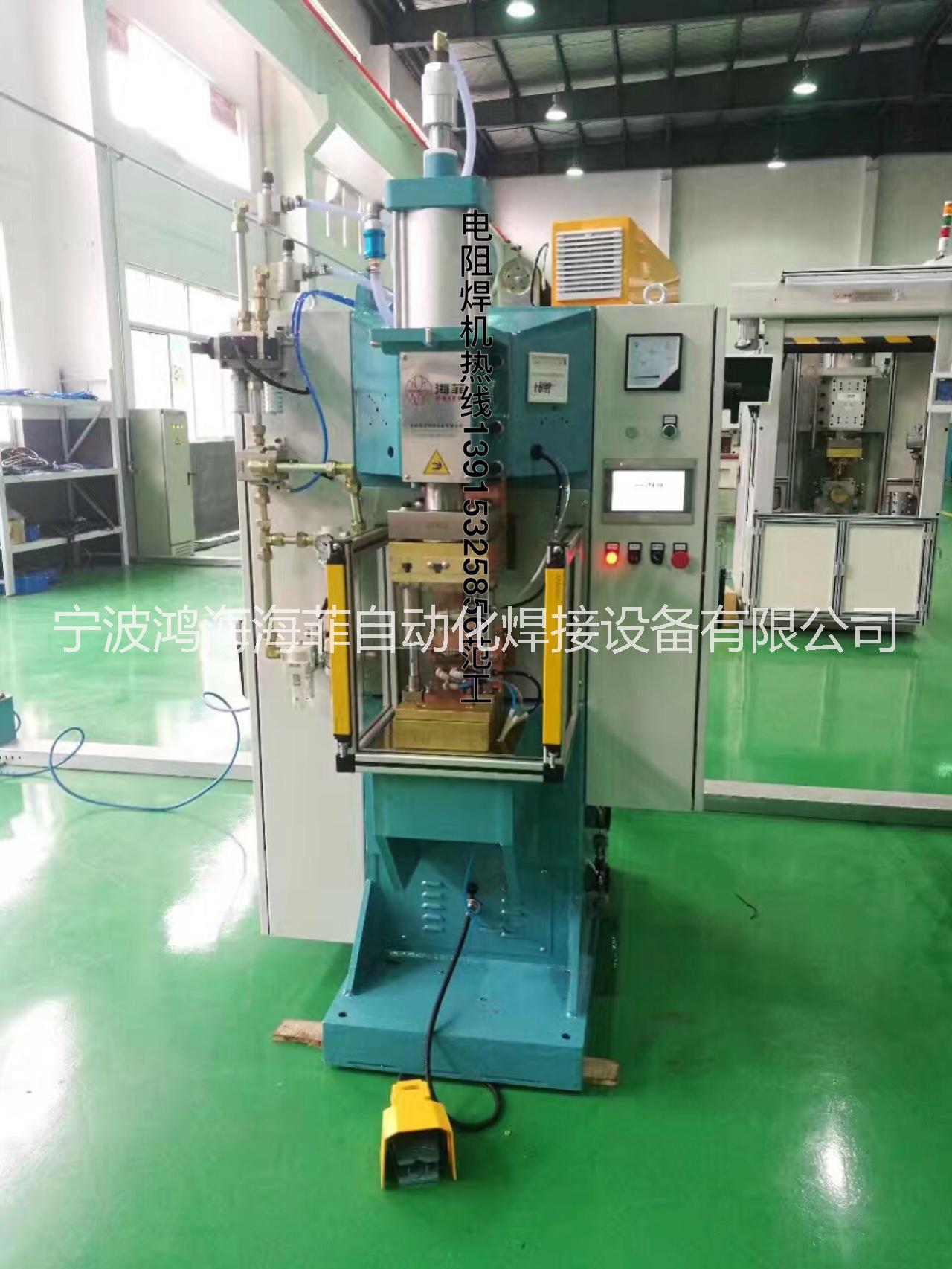

寧波中頻點焊機寧波大功率中頻點焊

海菲產品均通過國家強制CCC及歐盟CE認證


我司海菲牌設備使用的中頻控制系統及逆變變壓器，協同工作和完全的能效轉化，保證合適的能量輸出和較好的焊接質量。







1-1 海菲HFDB系列中頻焊接控制系統


  ----部件描述


  采用HFDB系列中頻逆變控制器，可以通過更高頻率的電流調整實現焊接質量的改善，通過電流和時間的調整減少焊接飛濺。


  ----具有焊接過程模式分段設定和存儲功能。


1-2 焊接壓力描述


  1.氣缸結構設計采取德國優質氣缸制造工藝確保設備焊接加壓穩定。


  2.焊接時，作用在工件上的穩定壓力是焊接強度、氣密性、外觀等最重要的因素之一。


  3.本機構由主氣缸、導向軸、氣缸密封圈及缸座等連接件組成。


  4.為確保氣缸的壓力能夠充分傳遞到工件上，和氣缸連接的滑座采用可調線軌制造，既有非常好的加壓隨動性，也具備很長的使用壽命。


  5.加壓機構的設備除了讓氣缸的力量充分地傳遞到工件上，還必須對焊接壓力設有補償?shù)墓δ?，因?yàn)闅飧椎奈⑿∽兓矔?huì)造成壓力的改變， 滑座設計上帶有一組自動補償焊接壓力的裝置，確保作用與工件上的焊接壓力恒定。


  6.焊接壓力帶有獨立的加壓設定和顯示。


  7.加壓氣缸的上升和加壓速度，設備帶有節流閥調節。


  8.對氣壓穩定，帶有儲氣裝置和壓力檢測。


  9.加壓滑座采用集中加油潤滑設計，方便維護。


  1-3主體機架


  采用厚鋼板激光一次性下料（保證裝配精度）\折彎\焊接\去應力處理，設備顏色采用噴涂線作業，使整個生產環節更為綠色、環保。


  1-4加壓機構


  加壓機構由壓力入力檢測機構（采用日本SMC）、儲氣罐、電磁開關、氣缸組成。


  1-5冷卻機構


  機構含入水口、水流檢測開關、上下電極內循環冷卻回路。




2-1 控制系統


  1.設備觸摸屏可移動調節，面板部分有具有焊接/調整，手動/自動功能切換和急停實體按鈕。


  2.設備的電流、焊接時間、焊接規范選擇等都可通過觸摸面板操作、方便簡單。


  3.試驗功能鍵可實現除焊接動作之外的所有連續動作，用于設備開機時的功能檢測。


  4.手動功能鍵可實現加壓、焊接、復位動作的單獨動作。


  5.自動功能鍵可實現連續動作。


  6.急停功能鍵可在意外情況下對設備的緊急停機。


  7.操作面板設有人機界面，焊接電流的設置可以在人機界面中完成，人機還帶有故障位置顯示。


注：1、可配套本公司螺母輸送機使用。
    2、應用于機器人凸焊、點焊工作站（機器人抓件放置于點焊機電極之前進行點凸焊接作業，與機器人通訊協同作業）、一般應用于汽車制造中常規的點焊板材，凸焊螺母（四角焊接螺母、六角焊接螺母、法蘭螺母焊接）、螺栓、等焊（溶）接
    3、可獨立人工操作。
