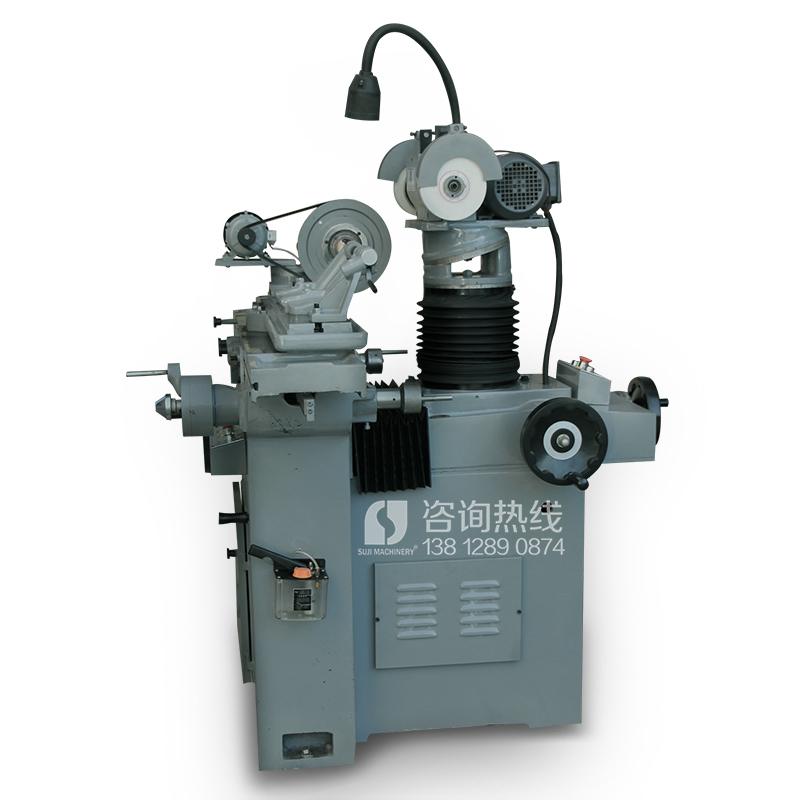

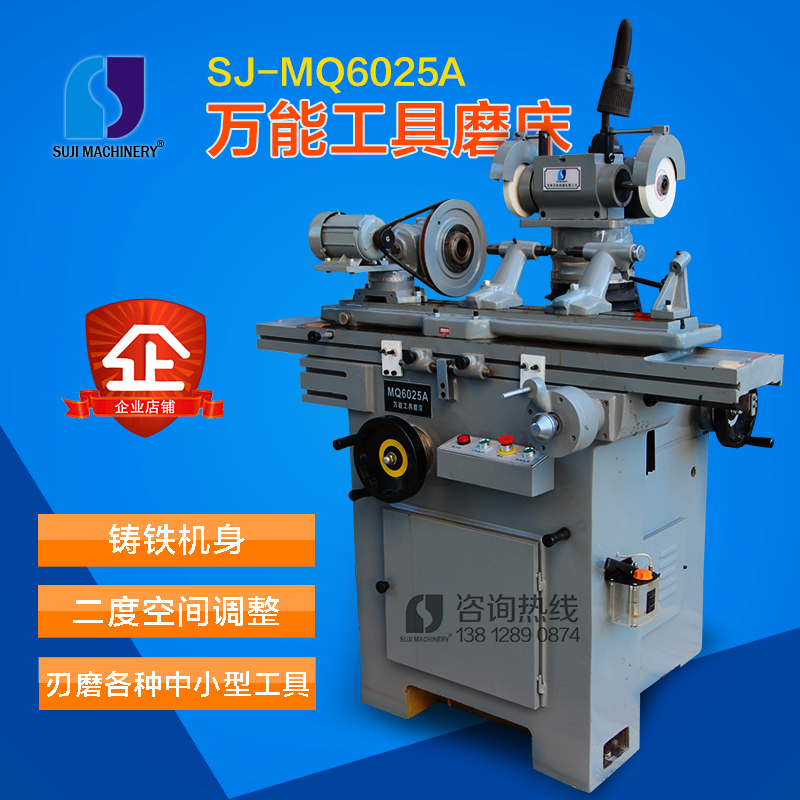

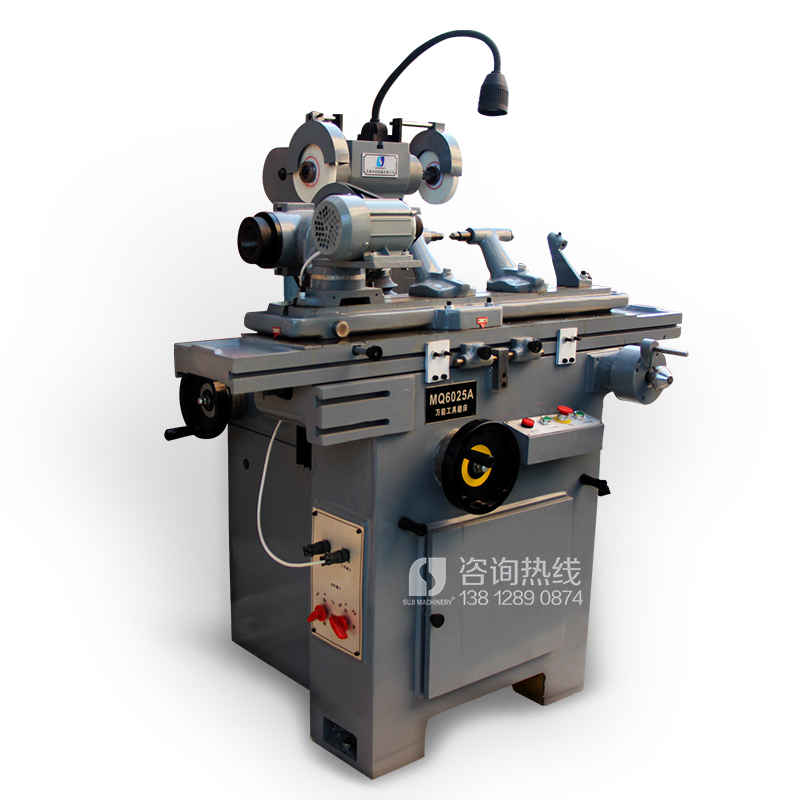

MQ6025A*工具磨床 *磨床 多功能工具研磨機

1). 該機床特別適用于刃磨各種中小型工具:鉸刀、絲錐、麻花鉆頭、銑刀、銑刀頭、插齒刀；
2). 與相應的附具配合,可以磨外圓、內圓和平面,磨制制樣板,模具電極；
3). 采用金剛石砂輪、可刃磨各種硬質合金刀,具；
4). 為了磨消各類刀,具,該機床配有多種附具:夾頭、支架、虎鉗、砂輪修正器磨圓裝置；
5). 機床還備有吸塵器,加長主軸,內圓磨具等可根據用戶要求特殊磨制；

6). 本機床砂輪架機構靈活、可做二度空間調整,工作頭架可做雙向回轉,并具有50號錐孔,便于裝置各種刀,具及夾具；

7). 工作臺支承于預加載荷的滾珠導軌上,運行平滑精,確。工作臺可手動或無級調速液壓驅動。

2. MQ6025A工具磨床技術參數：

在上工件回轉直徑： 250mm
前后距距離： 630mm
工作臺面尺寸（長x寬）： 940x135mm
工作臺縱向移動量： 480mm
工作臺回轉角度： 120°(60°)
磨頭（或溜板）水平方向移動量： 230mm
砂輪中心線對中心線間最小距離： 50mm
砂輪中心線對中心線間距離： 280mm
磨頭垂直方向移動量： 230mm
砂輪中心線對中心線上升： 175mm
砂輪中心線對中心線下降： 55mm
磨頭回轉角度在水平面內： 360°
磨頭回轉角度在垂直平面內： 30°（±15°）
主軸末端錐度： 莫氏3#錐度

磨頭電動機（50HZ）： 功率 0.85/1.1KW

轉速 1400/2800轉/分
磨頭主軸轉速 3050/6095轉/分
磨外圓附件電動機（50HZ） 功率 0.12KW
轉速 1400轉/分
機床最小輪廓尺寸（長x寬x高） 1460x1102x1240mm
機床重量 1000kg

3.標準配置：

夾頭1套， 左尾架1套， 中心規1套， 砂輪修正器1套，    砂輪法蘭及護罩 3套， 右尾架1套，刀齒撐具 1套，萬向平口鉗 1套，砂輪平衡架 1套，砂輪5套，加長軸1套

** 特殊附件（另行計價）

刃磨滾刀附件1套，分度板5件，碟型砂輪修正器與對刀規 1個，砂輪修正器  1個，鉆頭刃磨附件1套 ，磨錐鉸刀附件1套，三爪卡盤 1套，圓形永磁吸盤 1套， 雙傾矩形永磁吸盤 1套， 吸塵器 1套，冷卻裝置 1套，加長砂輪軸 1套， 彈簧夾頭14件，圓柱心軸 1套，工作臺微進給機構 1套，數顯裝置 1套，雙端面砂輪修正器 1套 ， 球頭立銑刀后刀面刃磨附件 1套，精密砂輪修整器 1套，磨架 1套 。

4. 工作精度：

直線度：0.005mm      0.003mm

表面粗糙度：Ra：0.63μm   Ra:0.32μm
