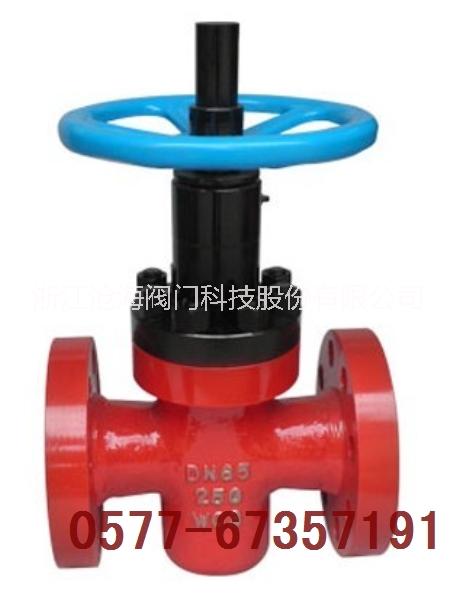

ZF43Y油田高壓注水平板閘閥

[平板閘閥

高壓平板閘閥

ZF43Y高壓法蘭平板閘

KZ43Y抗硫高壓平板閘

KZ63Y高壓抗硫焊接閘

BZ43F波紋管燃?xì)馄桨錧

溫州市平板閘閥廠家

采購數量

1 件以上

價格

￥8888.00

運費： 浙江溫州市永嘉縣 | 買家支付運費

購買數量： 庫存 100件

在線詢盤聯系廠家：13600687865 0577-67357191

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[平板閘閥高壓平板閘閥 ZF43Y高壓法蘭平板閘 KZ43Y抗硫高壓平板閘 KZ63Y高壓抗硫焊接閘 BZ43F波紋管燃?xì)馄桨錧

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（ZF43Y油田高壓注水平板閘閥）

品牌： 滄海閥門
型號： ZF43Y
連接形式： 法蘭
主體材料： 碳鋼
公稱通徑： 50
適用介質： 水
材質： 碳鋼
密封形式： 軟密封型
標準： 國標
外形： 中型
流動方向： 單向
零部件及配件： 配件

一、 Z43Y-250,高壓法蘭平板閘閥產品簡介

本系列產品采用新型平衡浮動式密封結構，適用于壓力不大于40MPa，溫度不高于120℃的水、油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

二、 Z43Y-250,高壓法蘭平板閘閥結構特征與工作原理

1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2、閘板下部開有導流孔，并給予精密導向，同時密封部均噴

焊硬質合金，耐沖蝕。

3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔

相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介

質壓強的作用，將進口端密封座推向閘板方向。形成較大的密封比壓，從而形成道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5、由于采用雙重密封，所以可在不影響管道工作的情況下更

換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道

孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

三、 Z43Y-250,高壓法蘭平板閘閥性能規范

壓力等級	16	20	25	32	35	40
工作壓力(Mpa)	≤16	≤20	≤25	≤32	≤35	≤40
強度試驗(Mpa)	24	30	37.5	48	52.5	60
密封試驗(Mpa)	17.6	22	27.5	35.2	38.5	44

介質	水、油品、天然氣等
溫度	-19～120℃

高壓平行式閘板閥 ZF43Y ZF63Y ZF83Y-16~60MPa

高壓平行式閘板閥結構特點

公稱壓力 (MPa)	16.0	20.0	25.0	35.0	60.0
殼體試驗壓力 (MPa)	24.0	30.0	37.5	52.5	90.0
密封試驗壓力 (MPa)	17.6	22.0	27.5	38.5	66.0
適用介質	水、油品、天然氣等
適用溫度	-29℃~121℃

高壓平行式閘板閥法蘭標準：GB9113

高壓平行式閘板閥試驗：GB/T13927-1992

高壓平行式閘板閥外形及連接尺寸

公稱壓力 (MPa)	公稱通徑 (MPa)	尺寸
公稱壓力 (MPa)	公稱通徑 (MPa)	D	G	C	P	L	E	H	W	Lo
16.0 20.0	25	22	27	34	50.80	210	64	255	180	384
	32	28	33	42	60.32	230	69	307	200	414
	40	35	40	49	68.28	260	82	356	240	434
	50	47	52	64	95.25	300	100	379	250	510
	65	57	63	73	107.95	340	125	402	280	556
	80	72	78	90	123.82	390	157	475	320	592
	100	92	98	115	149.22	450	183	548	350	716
	150	136	143	169	211.12	600	262	775	450	850
	200	174	182	220	269.88	750	340	793	550	1032
25.0	25	22	27	34	50.80	210	64	255	180	384
	32	28	34	42	60.32	230	69	307	200	414
	40	35	43	49	68.28	260	82	356	240	434
	50	47	52	61	95.25	300	100	379	260	510
	65	57	63	73	107.95	340	125	402	280	556
	80	70	78	90	136.52	390	157	475	320	624
	100	92	96	115	161.92	450	183	548	350	736
	150	136	142	169	211.12	600	262	775	450	910
	200	174	185	220	269.88	750	340	793	550	1134
35.0	25	22	27	34	50.80	210	64	255	180	384
	32	28	34	42	60.32	230	69	307	200	414
	40	35	43	49	68.28	260	82	356	240	434
	50	47	52	61	95.25	300	100	379	260	510
	65	57	63	73	107.95	340	125	402	280	556
	80	70	78	90	136.52	390	157	475	320	624
	100	92	96	115	161.92	450	183	548	350	736
	150	136	142	169	211.12	600	262	775	450	910
	200	174	185	220	269.88	750	340	793	550	1134

訂貨須知：

一、①平板閘閥產品名稱與型號②平板閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定平板閘閥型號，請按平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門為您審核把關。
