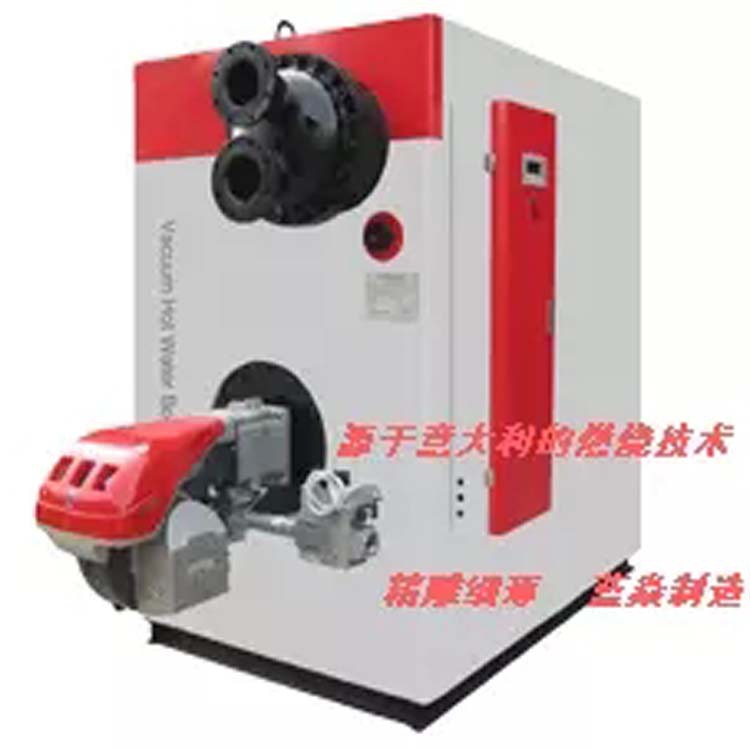

                                              ZKW0.58-65/55-Q.Y臥式真空熱水鍋爐

真空熱水鍋爐工作原理介紹

真空熱水鍋爐工作原理：水在一個大氣壓（1bar）下，沸點是100℃。壓力低于1bar，水的沸點就小于100℃。壓力為0.7bar，沸點為90℃；壓力為0.3bar，沸點為70℃；壓力為0.1bar，沸點為40℃。


                                  三回程濕背式真空熱水鍋爐結構示意圖

真空熱水機組內部密閉腔通過真空抽氣后形成一個真空腔，燃燒使熱媒水在真空腔中沸騰汽化產生負壓水蒸汽，蒸汽在換熱器管外凝結，將管內冷水加熱升溫并通至用戶，水蒸氣凝結后形成水滴流回?zé)崦剿匦?nbsp;被加熱汽化，如此完成整個循環，機組正常工作壓力小于0.7bar。熱媒水是經除垢、脫氧等特殊處理的高純水，由工廠出廠次充注完成，使用時在 機組內部封閉循環(汽化-凝結-汽化），不增加，不減少，在機組使用壽命內不需要補充或更換。


                                                         熱媒水循環原理圖

產品主要創新點

產品主要創新點之一

提出了三回程煙氣流動方法，并應用于濕背式真空熱水鍋爐中，鍋殼采用長橢圓形截面，煙氣管道布置合理，燃燒充分，煙氣流通順暢，降低了排煙溫度，提高了整機效率。

圖1 三回程濕背式煙氣流程示意圖

三回程濕背式真空熱水鍋爐煙氣流動如上圖1所示，燃燒產生的高溫?zé)煔?，?jīng)過一個爐膛回程和兩個煙管回程共三個回程后,溫度大大降低，熱媒水包圍爐膛和煙管外圍，爐膛和煙管傳熱效果好。

圖2 中心回燃濕背式煙氣流程示意圖

而一般的中心回燃式真空熱水鍋爐，煙管只有一回程, 如圖2所示，煙氣經一次煙管換熱后排入大氣，沒有充分傳熱，所以兩者相比，該三回程濕背式真空熱水鍋爐煙氣流動更順暢，并且由于煙管回程增加、傳熱充分，使排煙溫度降低，熱效率提高。

產品主要創新點之二

自主研發了內外雙螺紋翅片煙管和大波節或內外螺紋換熱管束結構，增加了換熱面積和傳熱系數，提高了煙與一次熱媒水、汽與二次熱媒水的傳熱效率。

裝配示意圖

a.在工業鍋爐和傳統真空熱水鍋爐中通常采用單一結構螺紋煙管，而在本項目設備研發中，我們創新性地采用內外雙螺紋、外纏繞翅片結構煙管，據測算本實用新型的內外雙螺紋翅片煙管的熱傳導率是光管的2-3倍、螺紋管的1.5倍、光管翅片結構煙管的1.75倍，所以與普通煙管相比具有傳熱系數更高、換熱效果更加優越的特點。設計使用了該結構煙管的真空熱水鍋爐燃燒熱效率大大提高，產生同樣噸位熱水的燃料耗量大大降低，同時，燃燒后鍋爐的排煙溫度也大大降低。經特種設備檢驗研究院檢測，使用了該新穎結構煙管真空熱水鍋爐排煙溫度降低為125℃，熱效率達到了92以上，從而減少了鍋爐排煙溫度對環境的影響,真正意義上做到了節能減排。

真空鍋爐熱交換器管束用大波節或內外螺紋換熱管應用到本項目中，以進一步提高一次熱媒水蒸汽與換熱管的換熱效率，從而提升了整機的性能, 并且該換熱管加工方便，成本低廉。

產品主要創新點之三

自主設計了真空熱水鍋爐蒸發室結構，改變了一次熱媒水蒸發與冷凝水的流向，形成渦流來優化一次熱媒水蒸汽流動行程，降低了流動阻力和蒸發噪聲，改善了換熱效果。

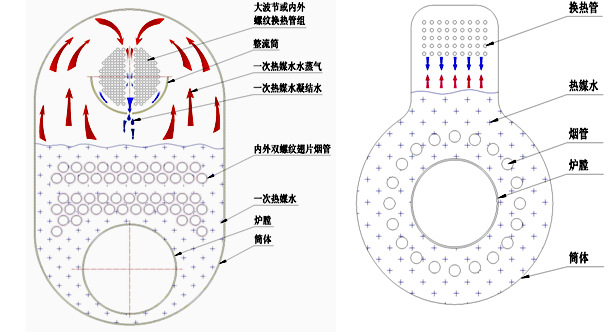

           圖1   長橢圓形蒸發室                             圖2  傳統蒸發室

應用該技術的三回程濕背式真空熱水鍋爐，鍋爐截面形狀為長橢圓形，下偏置燃燒室，其周圍分布內外雙螺紋翅片煙管，上置大波節管（內外螺紋）結構的熱交換器，該熱交換器安裝在半圓柱形整流筒中（如圖1）。一次熱媒水受熱蒸發，沿筒體內壁向上形成渦流，與大波節或內外螺紋換熱管組進行汽-水換熱后凝結，凝結水沿整流筒內壁流下繼續受熱。一次熱媒水蒸汽與冷凝水經整流筒進行導向分流，減小了一次熱媒水相變阻力，加快了換熱速度，將熱量進行充分交換，提高換熱效率10-20%。而在傳統的結構中（圖2），一次熱媒水蒸汽與凝結水流向是上下向相對的，增加了一次熱媒水相變阻力，相對影響了蒸發效率，而且內部會產生較大的冷熱對撞沖擊聲。

產品主要創新點之四

采用自主設計的一種適合三回程濕背式真空熱水鍋爐的檢漏裝置和相適應的檢漏工藝，提高了檢漏的準確性與可靠性,確保真空熱水鍋爐運行過程中低蒸發點的穩定性；采用單片機控制技術，開發了多參數集成控制系統，保證了真空熱水鍋爐在 佳狀況下有效運行。

“智能化”控制程序

一、概述

真空熱水鍋爐采用南京仁泰可編程控制器、工業自動智能化技術方案；電器元件采用德國品牌，能對鍋爐進行高精度智能化控制。

二、功能簡介

◆手動控制

在硬件手動狀態下，可以直接對各負載設備進行操作，當發生一般故障，液晶屏作相應指示，發生鍋內缺水等嚴重故障時，液晶屏顯示故障部位，同時自動切斷燃燒器電源，音響報警提示操作者，保證系統安全運行。

注：該方式主要用于試車及在電腦控制柜不能自動時的緊急開機處理。

◆自動溫度控制

通過按鍵對系統進行熱水溫度、熱媒水溫度的設置，溫度可在0~100℃范圍內自由設定，在滿足燃燒必要條件時，系統按設定的溫度值自動運行，同時實時顯示熱水出水溫度、熱媒水溫度、排煙溫度(可選)；控制器能對設定值和實時溫度進行比較演算，將熱水溫度控制在 佳狀態，熱水溫度波動可控制在±0.5℃范圍內。

◆燃燒器控制

系統的控制目標是保證出水溫度滿足負荷的要求；系統的控制對象是燃燒器的進風量和進燃料量，系統采集出水溫度及熱媒水溫度信號，同時設定期望值，通過PID算法，使得系統實時調節燃燒器的進風量和進燃料量。

◆循環泵控制

用于熱水系統時，根據熱水貯罐設定溫度（如55℃~60℃）自運控制循環泵啟停，當貯罐水溫上升至上(如60℃)，循環泵停止；當貯罐水溫下降至下(如55℃)，循環泵啟動；確保水溫恒定。用于采暖系統時，循環泵需常開，因此無需控制循環泵。

◆定時功能

該控制系統可以通過對定時功能的操作，使系統自動進入上班或下班狀態?？刂葡到y(tǒng)可在24小時內設置定時段。

◆信息記錄和查詢功能

控制系統在正常工作時，每隔一個時間段記錄鍋爐運行工況數據，包括出水溫度、熱媒水溫度、燃燒器等負載累計運行時間、設備運行狀況等。當故障發生時，系統將及時記錄故障信息。

◆幫助功能

可通過按“幫助”鍵，進入幫助功能窗口，窗口內有操作使用、維護、故障排除等相關信息的描述，便于初學者更快的熟悉控制系統的操作應用。

◆遠程控制功能（可選）

控制系統可按用戶要求配置標準485打印接口和BA通訊接口，能直接和BAS系統聯結，服從BACnet協議。

三、故障報警及保護

◆燃燒器熄火

燃燒器如果因各種原因不能正常點火燃燒，控制系統能立即關閉燃燒器，響鈴報警并提示“燃燒器熄火”，故障排除后，經復位才能重新正常工作。

◆溫度傳感器故障

出水溫度傳感器短路或斷路時，控制系統關閉燃燒器，響鈴報警并提示“出水溫度傳感器故障”，故障排除后，經復位才能重新正常工作。

熱媒水溫度傳感器短路或斷路時，控制系統關閉燃燒器，響鈴報警并提示“熱媒水溫度傳感器故障”，故障排除后，經復位才能重新正常工作。

煙道溫度傳感器短路或斷路時，控制系統響鈴報警，并提示“煙道溫度傳感器故障”。

 ◆壓力傳感器故障

熱媒水壓力傳感器短路或斷路時，控制系統關閉燃燒器，響鈴報警并提示“熱媒水壓力傳感器故障”，故障排除后，經復位才能重新正常工作。

◆熱媒水超溫保護

熱媒水溫度超過設定超溫溫度時，控制系統立即關閉相應受控設備電源，聲光報警，屏幕故障顯示“熱媒水溫度超溫”，同時顯示當前熱媒水溫度，故障排除后，經復位才能重新正常工作。 ◆缺水保護

鍋內熱媒水水位低于警界低水位時，進入連鎖，并聲光報警。故障顯示“鍋爐水位超低限”。故障排除后，經復位才能重新正常工作。

◆熱媒水超壓保護

鍋內熱媒水水壓超高，控制系統立即關閉相應受控設備電源，進入連鎖，并聲光報警，故障顯示“鍋爐水壓超高限”。故障排除后，經復位才能重新正常工作。

◆燃?xì)鈮毫Ξ惓９收希ㄈ細庑停?

燃?xì)鈮毫^低或過高時，控制系統關閉相應受控設備電源，進入連鎖，并聲光報警，故障顯示“燃?xì)鈮毫Ξ惓！薄９收吓懦?，?jīng)復位才能重新正常工作。

◆煙道溫度超溫

當煙道瘟度超過設定值時，系統關閉燃燒器，聲光報警，故障顯示“鍋爐排煙溫度超高限”，同時顯示“排煙溫度值”，故障排除后，經復位才能重新正常工作。

◆斷電故障保護

系統運行過程中出現供電斷電，系統具有斷電記憶及切斷輸出設備功能，當恢復供電時，智能控制器自動處于下班狀態，確保系統安全運行。

四、智能化功能原理圖

真空可靠性介紹

為確保真空熱水鍋爐在運行時的穩定性能，使其達到設計運行要求，本公司采用具有真空檢漏工藝，在真空熱水鍋爐產品出廠前特設氦 氣真空檢漏這道工藝，使真空鍋爐長年運行真空不泄漏。檢漏設備選用真空機械泵，具體原理圖如下：
