輻射管說明

     輻射管不僅為國內高端電熱處理設備制造商及終端用戶配套，而且是出口熱處理設備上的配套產品。輻射管的管芯有籠框式、立繞帶式、電阻絲環繞式，電阻絲采用鎳鉻、鐵鉻鋁兩種合金材料，外套護管采用無縫管、卷制焊管及離心式鑄管。一般有效長度：550～3600;一般套管外徑：φ50～φ280。單根功率：1.5kw～75kw;單根電壓：24v～380v。

      該系列產品適用于施行光亮淬火，正火，滲 碳，碳氮共滲 的多用爐及轉體、網帶、鑄造、連續等工業加熱。

一、電加熱輻射管概述
    1、線裝螺旋環繞電熱輻射管
      這種電熱輻射管由耐熱合金鋼套管和加熱器組成，加熱器一般由φ3-5 mm電熱絲繞在開有螺旋溝槽的耐熱絕緣陶瓷管芯上，工作電壓220V、功率一般5-7KW。
    2、帶狀螺旋環繞電熱輻射管
      這種加熱器的結構基本上與種結構相同，只是加熱元件采用電阻帶繞制，電阻帶一般厚度為1-3 mm，寬度10-20 mm，管芯也多為多個分組式管芯組成，在同樣表面負荷下，熱輻射面大，材料可節省，一般大功率點加熱輻射管采用此種形式。

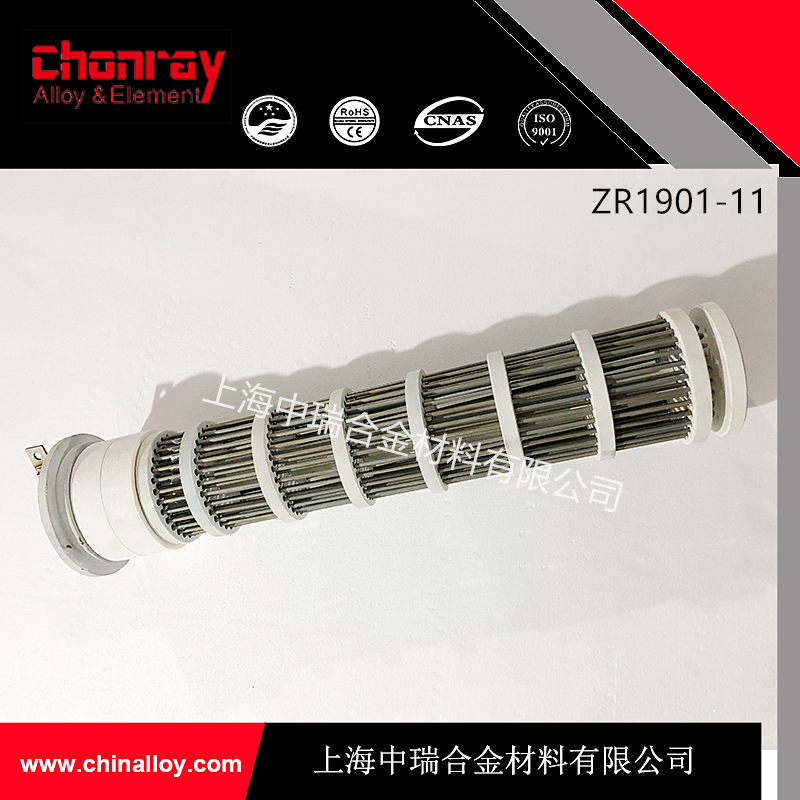

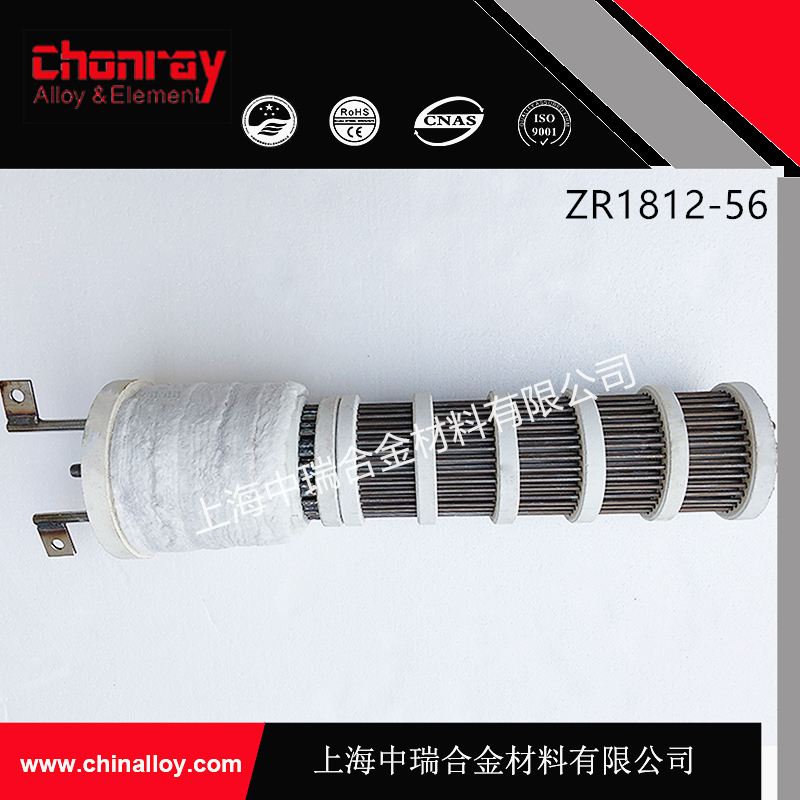

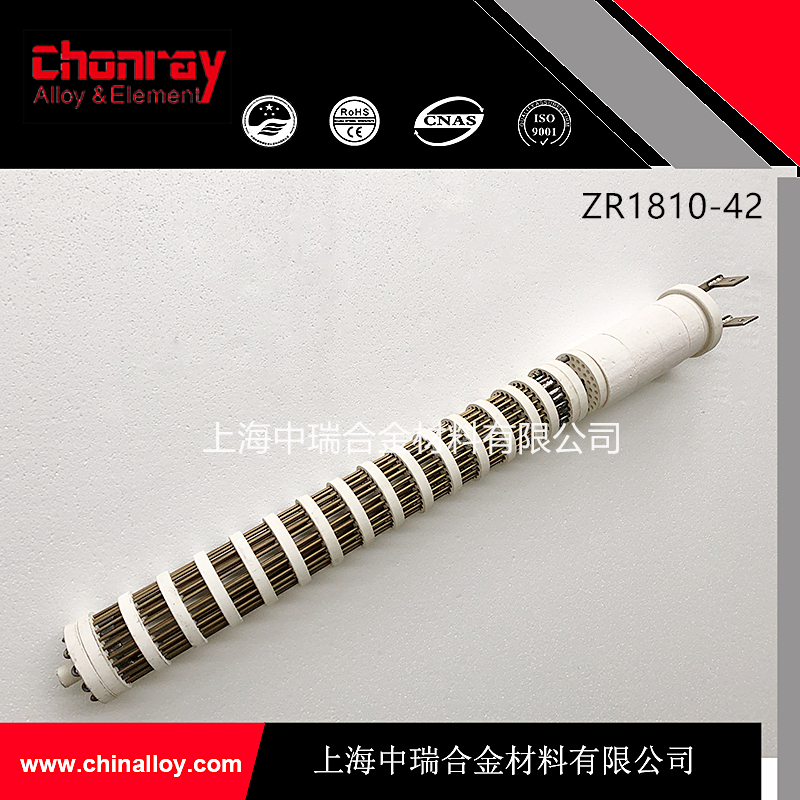

    3、軸向波折形籠柜式電熱輻射管（俗稱鼠籠式）
      其結構是將加熱元件的電阻絲（帶）彎成“U”形串入多塊絕緣耐高溫的陶瓷支撐盤中，中間用一根耐熱棒固定，一般有效長度：900～2400;一般套管外徑：φ80～φ280。單根功率：2kw～40kw;單根電壓：30v～220v。這種輻射管壽命較長。
二、電加熱輻射管的特點

 1、實用、可靠。我廠產品交給用戶經過生產驗證，質量可靠耐用。

    2、核心材料采用直流氬弧焊接，使表面負荷、電阻差等各項技術指標得到保證。
    3、耐熱絕緣材料是以德國的配方，該瓷件熱震性好、耐高溫、壽命長、表面質量好。
    本公司設計制造的電熱輻射管，有高、中、低溫爐用和特種氣氛爐用規格任意選用。外套管系采用無縫耐高溫合金管及板卷管、離心鑄管、非金屬抗?jié)B碳套管等。并根據輻射管加熱元件在各種氣氛及惡劣循環條件下使用時，一般電阻合金不能適用的情況下。公司科研人員研制出一種新的電阻合金輻射管材料。該材料性能穩定、電阻率高、溫度系數小，適應各種輻射管式加熱元件使用，以獨特的使用性能代替了昂貴的進口材料。
三、電熱輻射管其優點是
    1、安裝、檢測、維修方便，均在爐外進行。無須停爐或冷卻爐溫進行維修更換電加熱裝置。正常生產情況下，更換僅需10分鐘左右，大大減少勞動強度，提高生產率。2、結構緊湊，性能穩定、單根功率大、使用壽命是普通電加熱管的幾倍。
（注：電熱輻射管，電加熱輻射管產品可以更具客戶要求定做，需提供圖紙，電壓，功率，尺寸等詳細參數）

我們的產品給您帶來更多的使用優勢：



1、的冷態電阻控制，保證元件穩定性，其誤差范圍≤2.5%



2、可靠的絕緣性能，外保護管和加熱絲之間的絕緣電阻大于2MΩ，解決了很多因發熱絲與管壁的起弧而造成元件的損壞，制造的每支元件都是經過嚴格的高壓測試，



3、采用的每支發熱絲都經過嚴格的表面檢測和保護



4、大功率也能幫您解決：2KW~72KW/支；



5、較寬的電壓使用范圍：36v~400v；



6、多規格的管徑選擇，管外徑由φ48mm～φ350mm各種規格



7、更大范圍的發熱長度供您選擇：420mm～3600mm的各種規格



8、輻射外管壁厚從1.5mm～16mm的各種規格可根據你的需要讓你選擇
