電加熱輻射管產品資料說明

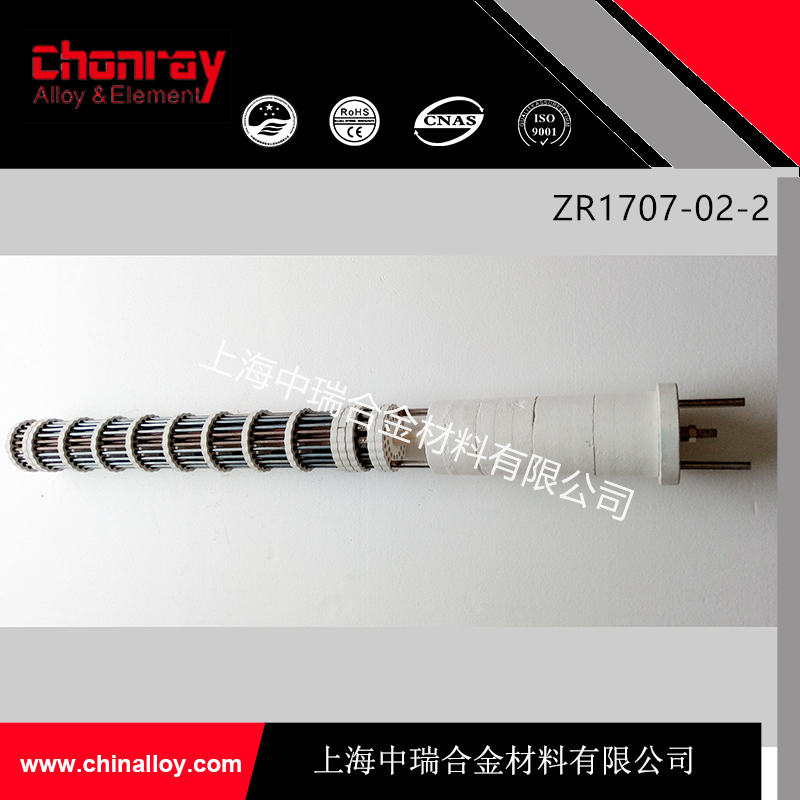

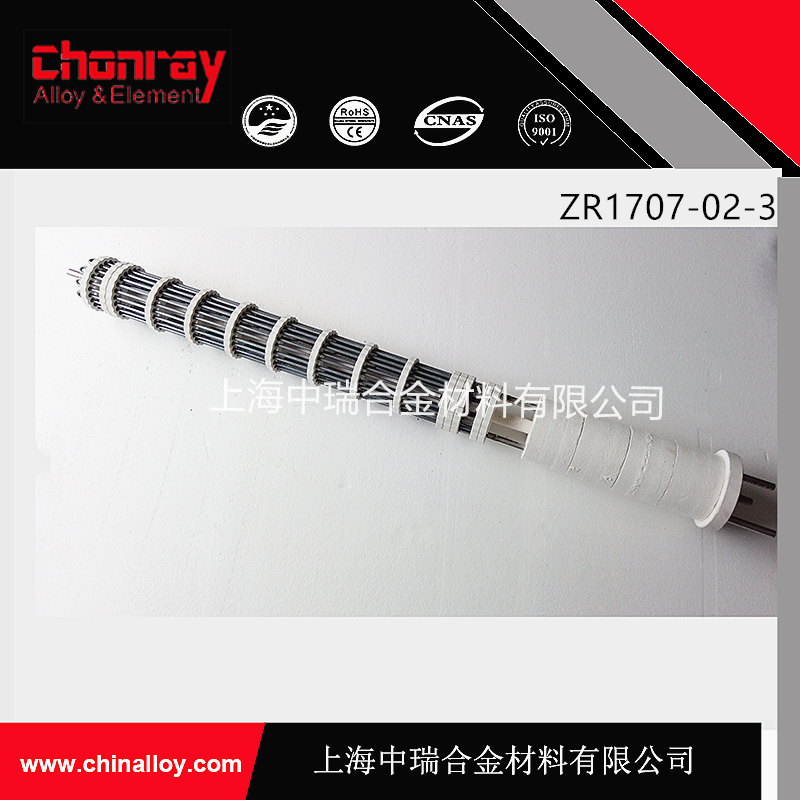

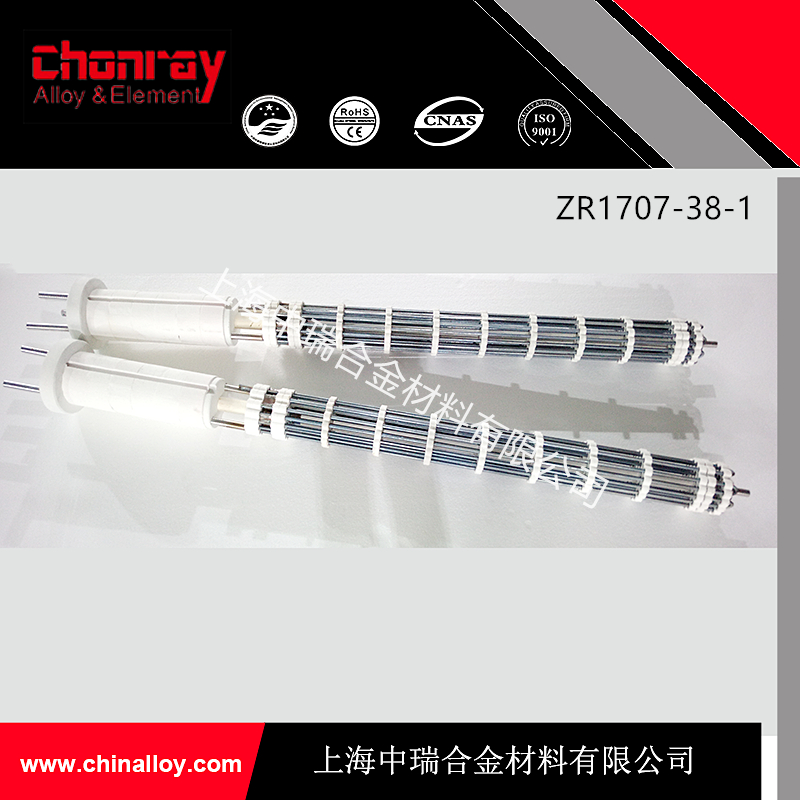

電加熱輻射管內芯由U型軸向排列端部焊接的電阻絲和陶瓷支撐架組成，內芯與外保護套管之間無，散熱好。在額定工作溫度1000度的電加熱輻射管， 電阻絲的材質為Cr20Ni80或0cr21Al6Nb，表面工作溫度可達1200度，用此材質電加熱輻射管的工作溫度可達1000度，支撐架是高鋁 陶瓷件。外保護套管是冷拔無縫薄壁耐熱鋼管，材質是1Cr25Ni20Si2或1Cr25Ni35Si2，該材料高溫性能良好，高溫蠕變強度較高， 具有一定的抗?jié)B碳性能，該輻射管設計與選材安全系數較大。
  額定工作溫度1200度的電加熱輻射管， 電阻絲的材質為0Cr27Al7Mo2，表面工作溫度可達1400度，用此材質電加熱輻射管短時的工作溫度為1250度，支撐架是鋼玉瓷件。外保護套 管是冷拔無縫薄壁耐熱鋼管，材質是Fe-Ni-Cr-Al-Re合金，該材料具有超高的能力，在氧化氣氛中1300度可長期工作，1360度短期抗 氧化。適用于在高溫低氧分壓及含S、C環境工作。
  本廠研制生產的電加熱輻射管除為國內各熱處理設備廠家配套外，也可以為用戶研究設計制造非標準產品的加熱器，根據使用場合的情況可分為：耐熱鋼無縫管、板材圈焊管、離心鑄造管和非金屬套管等。
高溫電加熱輻射管特點：
  1、選用優質原材料生產的無縫冷拔耐熱鋼管（溫度為1200度）制造；
  2、內芯采用電阻絲U型軸向排列端部焊接方式；
  3、電阻絲與陶瓷架基本上無，電阻絲與爐膛溫差?。?/span>
  4、工作溫度1000度或1200度；
  5、本公司生產的輻射管的優點是選用無縫冷拔、薄壁耐熱鋼管（1Cr25Ni20Si2或0Cr25Ni20Si2），其產品的熱輻射比同類產品高10%；
  6、使用8000h以上。

在生產過程中，我廠嚴格把如下幾道關：
(1)電熱材料關
要求電熱絲的耐熱程度高；材料無雜質，不偏析，能力強；在使用過程中，不變形，不擊穿，無漏洞現象。

牌號	Cr	Ni	AL	Mn	P	S	C	Fe
Cr20Ni80	20~23	余量	≤0.5	≤0.6	≤0.02	≤0.02	≤0.08	≤1.0
0Cr25AL5	23~26	≤0.06	4~7	≤0.07	≤0.02	≤0.02	≤0.06	余量
0cr21AL6Nb	21~23	≤0.06	5~7	≤0.07	≤0.02	≤0.02	≤0.05	余量
0Cr27AL7Mo2	26~28	≤0.06	5~7	≤0.02	≤0.02	≤0.02	≤0.05	余量

(2)耐火材料關
要求耐火材料為剛玉質，在輻射管工作的過程中，有較高的高溫強度和高溫絕緣能力，不碎裂，不漏電。

性能	指標
耐火度℃	1650
體積密度g/cm3	2.8-3.0
顯氣孔率/%	15-18
熱膨脹/%	0.6-0.8
熱震穩定性℃/水冷卻	80

(3)保護外罩關
我廠采用的OCr25Ni20Si2外罩在局部發熱時，管體變形極微小，對發熱元件及爐內工作環境沒有影響；耐熱能力強，正常使用時間為6000~10000小時，為國內水平。

鋼號	C	Si	Mn	P	S	Cr	Ni
1Cr25Ni20Si2		1.5-2.5	≤1.5	≤0.03	≤0.03	≥24.0	≥18.4

(4)制作工藝關
電熱絲調直過程中，無裂紋；焊接過程中，焊肉飽滿平整，無過熱偏析及虛焊現象。
經過大量客戶使用后證實，在正常的工作溫度和負荷下，本廠生產的電熱輻射管在多種爐體中，使用時間均大于8000小時。本廠歡迎各界人士蒞臨指導，愿與業內同仁共同探討，共同進步！

 產品使用及保養：

 一、 使    用

（1）禁止長時間超溫、超負荷使用；

（2）爐溫高溫400℃時，不得急速冷卻；

（3）裝料和出料時切勿觸及輻射管；

（4）爐子在工作時，經常注意控制盤上的紅綠燈是否正常，保溫時經一段時間紅綠燈 要交換一次，以免因控制開關失靈而燒毀輻射管；

（5）隨時注意儀表的工作情況，發現爐溫與儀表指示不正常時必須及時分析處理；

（6）超過100KW容量的爐子，每個加熱區好裝有檢查用的電流表，三廂高溫電爐每相都應安裝電流表。
