隨著城市集中供熱和熱電聯產等節能環保政策的推廣 , 集中供熱的范圍由北方向南方擴展。為了適應直埋蒸汽管道迅速發展 , 我國在直埋蒸汽管道的研究、開發、應用等方面已有一定的研究 , 但仍存在許多問題 [1— 6] 。通過對以往工程進行分析總結,以促進直埋蒸汽管道技術的進一步提高和完善。
2 　關鍵技術的探討
直埋蒸汽管道有 10 余處關鍵技術 , 包括檢查井、固定支座、彎頭、三通、變徑管、排潮管、閥門井、疏水裝置、補償器等。每一處關鍵技術處理不當 , 都可能造成工程事故 , 隱患性很大。

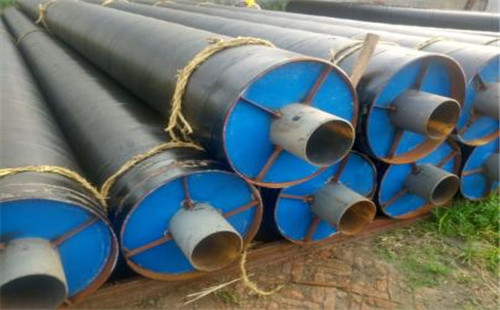

2.1 　保溫結構型式
由于蒸汽管道的介質溫度高 , 較高可達到 300～ 350 ℃ , 其保溫結構型式需要做成“脫開式” , 即工作鋼管與保溫層或外護管脫開。一般來說 , 保溫結構型式主要分為內滑動式和外滑動式。內滑動式的滑動面在工作鋼管的外表面 , 保溫材料和外護管相對不動 , 主要是工作鋼管受熱膨脹在保溫材料中移動。該結構型式主要用于硬質的保溫材料中 , 其優點是工作鋼管與外護管之間無須設置支承環 , 外護管的內壁不易被腐蝕 , 其缺點為熱流的外泄問題難以處理。外滑動式的滑動面在外護管的內表面 , 保溫材料隨工作鋼管一起運動。該結構型式主要用于軟質的保溫材料中 , 其特點是可以保證熱流不外泄 , 但使用該結構型式時應注意 3 個問題 : ①工作鋼管與外護管之間支承環的靈活性 ; ②支承環外護管處的局部溫度 ; ③外護管的內壁防腐。

2.2 　關于保溫材料
由于保溫材料的選擇不當 , 造成工程事故的教訓已屢見不鮮。目前直埋蒸汽管道使用的保溫材料主要有巖棉、超細玻璃棉、微孔硅酸鈣、聚氨酯泡沫塑料、硅珠復合材料等 , 有單獨使用某一種材料的 , 也有兩種及兩種以上的材料組合使用的。總的來說 , 無機保溫材料要求在 70 ℃時的熱導率應小于0.055 W/ (m · K) , 其耐溫要求高于工作介質溫度 100℃ , 其含水率不得大于 7. 5 %( 質量比) ,有機保溫材料要求其熱導率應小于 0. 030 W/ (m · K) , 耐溫要求高于 120 ℃ , 當使用無機保溫材料和有機保溫材料做組合保溫層時 , 其無機保溫材料和有機保溫材料的界面溫度不得高于 110 ℃?，F(xiàn)在 , 還不能肯定哪種結構型式和保溫材料為較優的結構方案 , 而應根據使用地點的氣候、水文、地質等條件 , 因地制宜地做出技術和經濟的較佳結構方案。對地下水位高的南方地區 , 主要矛盾是防水問題 ; 對沿海地區 , 不防水問題 , 重點要考慮防止硫化物等對外護管的腐蝕問題 ; 而對于我國西部的干旱地區 , 其突出的問題是土壤熱阻高。

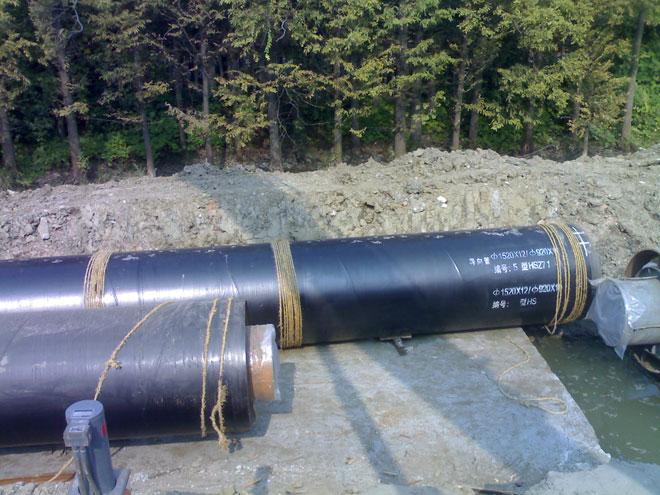

2.3 　外護管
外護管的材料主要有高密度聚乙烯、玻璃鋼、鋼管。高密度聚乙烯耐溫能力較差 ( 小于等于 50 ℃) ,
當局部熱流外泄時 , 很容易造成外護管蠕變而破壞 ,因此 , 高密度聚乙烯不適用直埋蒸汽管道的外護管已成為共識。玻璃鋼雖然其耐溫能力 ( 小于等于 65℃ ) 稍強于高密度聚乙烯 , 但市場上的玻璃鋼外護管質量難以保證 , 在運輸、安裝過程中極易出現局部的開裂和破壞 , 加之遇到熱流外泄時 , 也不能保證安全。因此 , 玻璃鋼作為直埋蒸汽管道的外護管也不理想。鋼管的使用克服了前兩種外護管的缺點 , 但使用鋼管有以下問題要予以注意 :
(1) 鋼管的外防腐 : 國內目前鋼套管的外側面采用環氧樹脂防腐涂料等 , 擊穿能力可達到5 kV 左右 , 也有采用纏繞 HDPE 或噴涂聚氨酯后再纏繞 HDPE, 其耐擊穿能力可達到 20 kV 。
(2) 鋼管的內防腐 : 鋼管的內側處于高濕熱的條件 , 若排潮不暢 , 會加速鋼套管內側的腐蝕。目前有些工程已開始采用德國的技術 , 在外套鋼管的內側抽成真空 ( 由真空泵保持) ,衰減腐蝕條件。
(3) 鋼管的橢圓變形 : 根據材料力學理論 , 常規壁厚的鋼管 , 會因橢圓效應產生橢圓變形。橢圓變
形如超出一定限度 ( 通常為 3 %) , 會造成局部失穩或造成滑動支承環變形的事故發生 , 以至破壞管道。
2.4 　固定支座
由于蒸汽管道的熱伸長量大 , 為了保證管道有效地實現熱脹冷縮 , 需要設置固定支座。當采用鋼外套管時 , 可盡量的采用內固定支座。其優點是減小了工程量、降低了施工的難度。固定支座應做成隔熱式固定支座 , 以防止出現冷橋現象和熱流外泄。
為此 , 要注意以下兩個問題 :
(1) 巖棉橡膠墊的熱老化問題 : 由于蒸汽管道的壽命一般為 15 ～ 20 a 左右 , 要求該材料在壽命期內要保持原有的性能 ;

(2) 巖棉橡膠墊的傳熱問題 : 在常溫下其熱導率一般應小于 0.4 W/ (m · K) , 以免造成外套管的局
部溫度過高 , 影響外護管的防腐。對于一個管網 , 在有的地方還需要設置外固定支座 , 如果按純理論計算其軸向推力 , 大管徑的固定墩尺寸會非常龐大 , 甚至無法實施。理論和工程實踐表明 , 允許固定墩微量的位移 ( 一般控制在 30 ～60 mm 以內) ,可以將固定墩承受的推力減少 40 % ～60 % 。

2.5 　補償器
管道的補償器一般為套筒補償器或波紋補償器  , 套筒補償器由于存在著填料泄漏的可能 , 需設置檢查井以便于補償器的檢修和維護。這就使直埋蒸汽管道成了斷續敷設 , 也增加了地溝內進水的可能 , 所以套筒補償器在直埋蒸汽管道中是不適用
。波紋補償器克服了套筒補償器的缺點 , 但在使用中尚應注意以下問題 :
(1) 波紋補償器宜采用外壓式 , 以防止補償器
的軸向失穩 ;
(2) 波紋補償器應有 15 % ～ 20 % 的膨脹余量 ;
(3) 波紋補償器的外護管變徑時 , 其角度應控制在 10 °以下。
2.6 　疏水裝置
在蒸汽管道的低點和可能產生凝結水的部位 ,均應設置運行疏水和啟動疏水裝置。疏水裝置可采用上疏水方式 , 這樣可以使疏水檢查井相對較淺 , 便于今后的運行操作。但對于較長距離、埋設又深的管段 , 有必要采用下疏水 ( 啟動疏水 ) 的方式。疏水
井必須設計成兩個 , 一個為單獨操作的主井 , 另一個為積有凝結水的檢查副井 , 以保證操作人員的安全。
