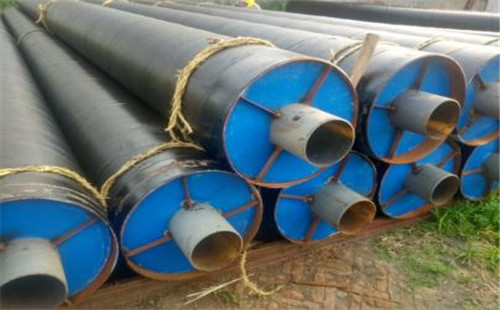

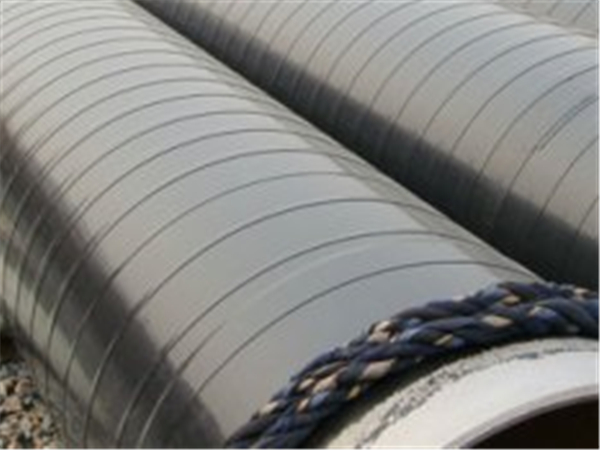

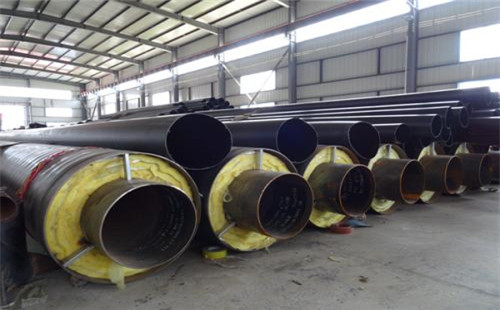

蒸汽保溫鋼管生產廠家

蒸汽保溫鋼管生產廠家

蒸汽管道安裝方案

一、適用對象

本方案適用于。。。。。。。。工作壓力P≤1.6MPa，介質溫度T≤380℃的蒸汽管道安裝工程的施工及驗收。

二、參考標準

1、壓力管道安全管理與監察規定

2、CJJ28—2004《城市供熱管網工程施工及驗收規范》

3、Gb50126—2008《工業設備及管道絕熱工程施工及驗收規范》

4、Gb50235—97《工業金屬管道工程施工及驗收規范》

三、操作程序

1、管件質量

（1） 管道組成件必須具有制造廠的質量證明書，其質量不得低于國家現行標準的規定。

（2） 管道組成件的材質、規格、型號、質量應符合設計文件的規定，并按國家現行標準進行外觀檢驗，不合格者不得使用。

（3） 管道組成件及管道支承件在施工過程中應妥善保管，不得混淆或損壞，其色標或標記應明顯清晰。

（4）閥門安裝前進行殼檢查和密封試驗。當有個別不合格時，應加倍抽查，仍不合格時，該批閥門不得使用。

（5） 閥門的殼體試驗壓力不得小于公稱壓力的1．5 倍，試驗時間不得少于5min，

以殼體填料無滲漏為合格，密封試驗宜以公稱壓力進行，以閥瓣密封面不漏為合格。

2 管道安裝

（1） 管道切割

a 管子切斷前應移植原有標記。

b 碳鋼管道宜采用機械方法切割，當采用火焰切割時，必須保證尺寸正確

和表面平整。

c 管子切口表面應平整、無裂紋、重皮、毛刺、凸凹、縮口、熔渣、氧化物、鐵

屑等，切口端面傾斜偏差不應大于管子外徑的1%，且不得超過3mm。

d 所用機具為切割機或氧—焰氣割設備。

（2） 管道坡口

a 管道坡口應采用坡口機進行制作，坡口型式為V 型，坡口應保證焊接質量，方便操作，減少焊接變形及填充金屬。本工程管道規格為Φ57×3.5，坡口角度保持30°~35°，焊接時管間間距為1．5~2．5 mm。

b 焊口組對前，應檢查坡口的質量、尺寸及角度應符合要求，表面不得有裂紋、

夾層等缺陷。

c 所用工具：坡口機、磨光機

（3） 管道對接

a 管道組成件組對時，應用磨光機清理坡口內、外邊緣10mm 范圍內的油污、毛刺、銹斑、氧化皮、油漆及其它對焊接有害的物質。

b 管子組對采用對卡具，確保管子直度和組對間隙。不得用強力對口、加偏

墊或加多層墊等方法來接口端面的空隙、偏斜、錯口或不同心等缺陷。

c 壁厚相同的管子、管件組對時，應使內壁平齊，其錯邊量不應超過壁厚的10%，

且不大于2mm。

d 不同壁厚的管子、管件組對時，當內壁錯邊量超過2mm 或外壁錯邊量大于3mm時，應進行修整。

（4） 管道焊接

a 焊接方法：

焊接方法：對接焊縫宜選用氬電聯焊，管—法蘭焊宜采用手工電弧焊。

b 焊前準備

手工鎢極氬弧焊宜用鎢棒，使用氬氣的純度應在99．9%以上。

c 點固焊

焊件組對時，點固焊及固定卡具焊縫的焊接，選用的焊接材料及工藝措施應與正式焊接要求相同。采用卡具組對拆除卡具時，不應損傷母材，拆除后應對殘留痕跡打磨修整，并認真檢查。

d 焊接

焊接中應注意起弧和收弧處的質量，收弧時應將弧坑填滿，多層焊的層間接頭應錯開。除工藝上有特殊要求外，每條焊縫應一次連續焊完，若因故被迫中斷，應根據工藝要求采取措施防止裂紋，再焊前必須檢查，確認無裂紋后，方可近原工藝要求繼續施焊。需預拉伸或預壓縮的管道焊縫組對時所使用的工卡具應在整個焊縫焊接及熱處理完畢并經檢驗合格后方可拆除。焊接完畢后應及時將焊縫表面的熔渣及附近的飛濺物清理干凈。

e 所用機具

氬弧焊機、焊條烘箱、保溫筒、氬氣

f 工作環境

焊接時應保護焊接區不受惡劣天氣影響，若采取適當措施保證焊件能保持焊接所需的足夠溫度，焊工技能又不受影響，則在任何外界溫度下均可焊接。

g 直埋管，不通行地溝內管道，穿越部位管道的焊縫，應繪制管道焊縫位置圖，

并填寫焊接外觀記錄表格。

（5） 管道安裝

a 管道安裝前，管子、管件及閥門等須檢驗合格，按設計要求核對無誤，逐根清

掃或擦拭管段內部，不得有砂土、浮銹、鐵屑、焊渣、水、油及其它雜物，有關土建工程已滿足安裝要求。

b 管道應設置坡度，并與介質方向一致，坡度不小于0.002；若設置逆向坡度，汽水逆向流動時，坡度應不小于0.005。

c 在管道的較低點設置疏水裝置。

d 管道穿墻及地溝蓋板應設置套管。套管不能當作支架支承管子，焊縫不宜置于

任何套管中。穿墻套管長度不得小于墻厚，穿蓋板套管應高出地面50mm。

e 法蘭、焊縫及其他連接件的設置應便于檢修，并不得緊貼墻壁、樓板或管架，

并應考慮保溫操作方便。

f 當管道安裝工作有間斷時，應及時封閉敞開的管口。

g 為便于檢修，疏水閥門安裝時要安裝可拆卸的法蘭。

h 不宜在管道焊縫及其邊緣上開孔。

i 閥門安裝前，應核對其型號，并應按介質流向確定其安裝方向。當閥門與管道以法蘭或螺紋方式連接時，閥門應關閉狀態下安裝。當閥門與管道以焊接方式連接時，閥門不得關閉，焊縫底層宜采用氬弧焊。

J 法蘭連接應使用同一規格螺栓，安裝方向一致。法蘭連接應與管道同心，并應

保證螺栓自由穿入。法蘭間應保持平行，其偏差不得大于法蘭外徑的1.5‰，且不得大于2mm，不得用強緊螺栓的方法歪斜。螺栓緊固后應與法蘭緊貼，不得有楔縫。需加墊圈時，每個螺栓不應超過一個，緊固后的螺栓，突出螺母的長度不宜大于螺栓直徑的0.5 倍。

k 軟墊片的周邊應整齊，墊片尺寸應與法蘭密封面相符，其允許偏差應符合規范。

l 管道安裝完畢經試驗合格后，按設計要求對管道焊口進行除污、刷漆，并進行保溫。

m 管道安裝時，應及時固定和調整支、吊架。支、吊架位置應準確，安裝應平整牢固，與管子接觸應緊密。

(6) 補償器安裝

本工程采用4個過路的U型焊接彎作為管路補償器，在較低處設置4只疏水裝置（疏水閥），不可在彎管上開孔安裝。

3 管道支架制作與安裝

1 管道支架制作按照設計及《動力設施標準土建圖集》的要求選擇管道支架形式。本工程以原有支架為基礎，適當加密，間距不小于4米。

2 按照管道標高確定支架尺寸，然后下料，切割，加工，本支架使用50槽鋼制作。

3 支架加工完畢后，除安裝時應焊接的部位外，均應防銹處理，并妥善保管。

4 支架應使管道中心離墻的距離符合設計要求，一般保溫管道的保溫層表面，

離墻或柱子的表面的凈距離不應小于60mm。

5 固定支架應嚴格按設計圖紙施工。有補償器裝置的管道，在補償器安裝前，管道和固定支架不得進行固定連接。

6 在混凝土柱上裝設支、吊架時應鑿去抹面層，然后固定。

7 管道滑托應處于與管道熱位移方向相反的一側。其偏移量在X、Y、Z 三個軸線上均應為計算位移量的一半。

4 管道檢驗

1 焊接檢驗

a 管道焊接完畢后，應立即除去渣皮、飛濺并應將焊縫表面清理干凈，進行外觀

檢驗。

b 管道焊縫的外觀檢驗質量應符合現行國家標準《現場設備、工業管道焊接工程

施工及驗收規范》的有關規定。

c當出現不合格焊縫時，應按規定進行補焊。

2 管道系統試驗

本工程的管道系統試壓在管道吹掃結束后，將管道末端悶堵后，開啟進氣閥進行查漏實驗。當試驗過程中發現泄漏時，不得帶壓處理，缺陷后，應重新進行試驗。

5 管道吹掃

全部焊接工作結束后，管道應以大流量蒸汽進行吹掃，流速不應低于30m/s，吹掃壓力不大于管道工作壓力的75%。

（1） 吹掃前的準備

a 管道吹掃的順序應按主管、支管、疏排管依次進行，吹掃出的臟物，不得進入已合格的管道。

b 蒸汽吹掃的排汽管要引至安全地帶，并加以明顯的標志，管口應朝上傾斜，保證安全排放，排汽管還要具有牢固的支承，保證承受吹掃時的反作用力。排汽管直徑與被吹掃管同徑，長度要盡量短捷。

c 在吹洗前，必須逐點檢查各疏水點的閥門開閉是否靈活可靠。

（2）吹掃步驟及技術措施

a 暖管前，各疏水點派專人負責，檢查疏水閥，疏水閥應保持全開狀態，關閉疏

水閥前閥。
