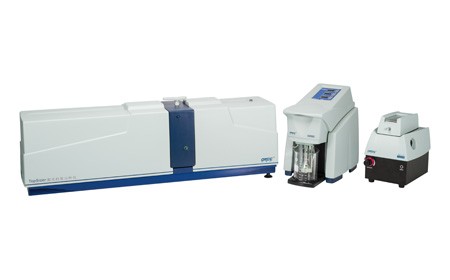

歐美克LS-POP（9）激光粒

歐美克LS-POP（9）激光粒度儀

一、產品介紹

LS-POP(9)型激光粒度儀是歐美克儀器公司加入英國思百吉集團后，依靠思百吉強大的研發管理經驗，結合歐美克銷量的儀器LS-POP(6)的市場應用特點，繼承LS-POP(6)適應惡劣工作環境、等優點，借鑒國外粒度儀平臺而打造出的一款全新儀器。該儀器測試性能更強、性價比更高，將會給粉體行業帶來清新的感覺。

用途：

測量固體粉末或乳液中顆粒的粒度分布。

工作原理：

利用顆粒對光的散射現象，根據散射光能的分布推算被測顆粒的粒度分布。歐美克通過對光學、機械、電子、計算機等系統的整合和優化，使歐美克激光粒度儀具備重復性良好、動態測量范圍寬廣、操作簡單方便等優點。

輸出項目：

粒度分布表、粒度分布曲線、平均粒徑、中位徑、比表面積等

二、技術參數

1. 測試原理：全量程米氏散射理論

2. 測試范圍：0.1～750μm

3. 進樣方式：濕法

4. 重復性誤差：<1%（標樣d50偏差）< span="">

5. 掃描頻率：1 kHz

6. 測試時間：1～2分鐘

7. 獨立探測單元數：49個

8. 光源種類：氦-氖激光，功率：2.0 mW，波長：0.6328 μm

9. 工作環境：5～35℃（溫度），＜85%（相對濕度）

10. 輸出數據：粒度分布表、粒度分布曲線、平均粒徑、中位徑、比表面積等

11. 外觀尺寸（L×W×H）：838×265×295mm（主機）

三、性能特點

可靠的光學平臺

1．采用水平直線光路布置，無反射棱鏡，光路結構穩定可靠。

2．底座采用槽鋼制作，結構性好。器件安裝平面一次性加工，光路一致性好。

3．通過了GB/T4857.18運輸包裝件跌落性能試驗。

4．模塊化結構設計，維護更加方便。

5．采用調試工裝一次性地調節定位輔助探測器和主探測器相互位置，定位更準。有利于獲得更加準確的大角度光能數據，從而提升儀器的小顆粒測試性能。

6．整體外罩設計，防塵防水效果明顯。

優化的光路結構

1．光路采用透鏡后傅立葉變換結構，接收角不受傅立葉鏡頭口徑限制。

2．光源采用He-Ne氣體激光，相比于其他的激光具有單色性好、相干性高、發散角小、穩定性強等優點，同時采用一體化激光*設計（號：00228952.0），有效降低了激光管熱變形、外界機械振動對儀器穩定性的影響。

4．對于激光，除進行輸出功率值的傳統檢測外，還增加輸出功率穩定性試驗，以保證儀器的測試性能。

5．采取濾波平滑處理技術，降低激光管功率波動對測量的影響。

6．增加后向探測器，擴展測量下限到0.1微米。

7．探測器陣列采用獨有的大角散射光的球面接受技術（號：95223756.3），主探測器采用對稱大角扇形設計，接收面積大，分布更加合理科學，受光更充分，側向探測器為多片組合依據球面呈弧形分布，排列在透鏡焦面上，保證了大角散射光的聚焦，保證了樣品散射光能的準確獲取。

的數據采集及處理技術

1．采用8通道同時采樣16位ADC(模擬/數字轉換器)，幀數據采樣率高達1kHz。

2．采用64通道同時采樣技術和超低泄露電流采樣保持開關，滿量程精度高達0.15%。

3．具備電背景補償功能，有利于獲得更加準確的光能數據。

進樣系統及其他

1.進樣系統采用離心泵結構，選用進口電機，轉速：450～3500轉/分鐘 (無級調速)。

2.采用精密電位器旋鈕調節電機轉速，實現電機無級調速。

3.速度控制電路自帶速度檢測模塊，控制水泵轉速。

4.采用外置DC 24V電源模塊供電，提高系統安全系數。

SCF-105B進樣系統技術特點：

1.外觀設計簡潔、流暢，造型美觀。

2.采用自吸泵進水，具有自動進水、排水及清洗功能。

3.實現與主機通信，所有控制及動作通過軟件操作實現

4.系統采用離心泵結構，具有循環效率高、流量大和流速快的優點。

5.選用瑞士進口直流電機，采用圓帶傳動，有效降低震動和噪聲。

6.樣品池采用開放式設計，方便操作。

7.電機轉速0～4000r/min，實現無級可調，控制精度±20轉/分鐘。

8.進樣池容量500ml左右，循環管路流量≥2.5L/min。

9.內置底部超聲功能，超聲功率達到50W，超聲功率和超聲時間無級可調。

10.模塊化設計，方便檢修和維護。

SCF-108進樣系統技術特點：

1.模塊化設計，操作及使用方便。

2.采用獨特的燈籠式離心泵循環結構，已申請（號：2012204087053）。

3.循環泵體選用優質SUS316不銹鋼材質，長期使用不生銹。

4.直流電機，可實現600~4000轉/分鐘無級調速，具有的清洗排干能力。

5.內置超聲頻率40kHz，功率無級可調，功率達100W，超聲時間0～30分鐘無級可調。

6.采用下壓式水流分散技術設計，使得系統分散能力強，即使對于高密度樣品分散效果仍保持良好，滿足各種不同密度顆粒粒度的測試需求。

7.的循環回路設計，水流循環流動時顆粒不容易沉降，使得測試數據能夠有效反映樣品的真實特性。

8.標配1000ml樣品池，可根據需求更換樣品池容量。

SCF-126循環進樣系統技術特點：

1.進樣系統采用離心泵結構，電機，轉速：450～3500轉/分鐘 (無級調速)。

2.采用精密電位器旋鈕調節電機轉速，實現電機無級調速。

3.速度控制電路自帶速度檢測模塊，控制水泵轉速。

4.采用外置DC 24V電源模塊供電，提高系統安全系數。

備注：粉體顆粒的密度在很大程度上影響進樣系統循環分散效果，可根據客戶的不同需求提供合適的進樣器。

四、軟件功能

    1．軟件具有SOP標準操作流程功能，可以減少人為因素的影響，使分析測試流程標準化。

2．多種分布模型：Rosin-Ramler分布模式、增強模式、通用模式、單峰模式。

3．2種測試報告模式：普通測試報告、統計測試報告。

4．2種累計分布方向：從小到大、從大到小。

5．2種語言測試報告：中文、英文。
