小尺寸2020內置四腳幻彩燈珠 用于玻璃透明顯示屏產品 低功耗高集成全彩顯示屏內置IC燈珠 小尺寸2020內置四腳幻彩

worldsemi   品牌

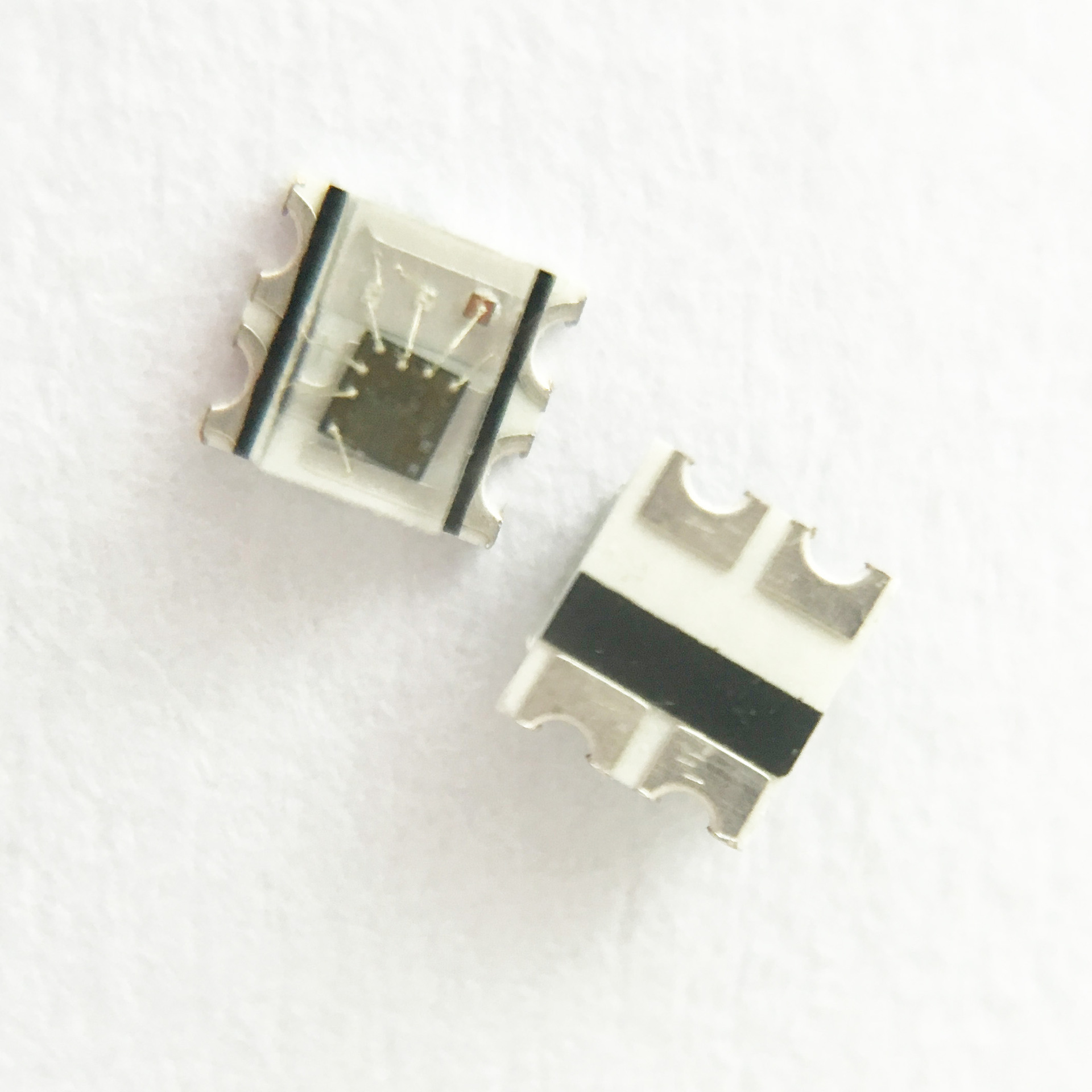

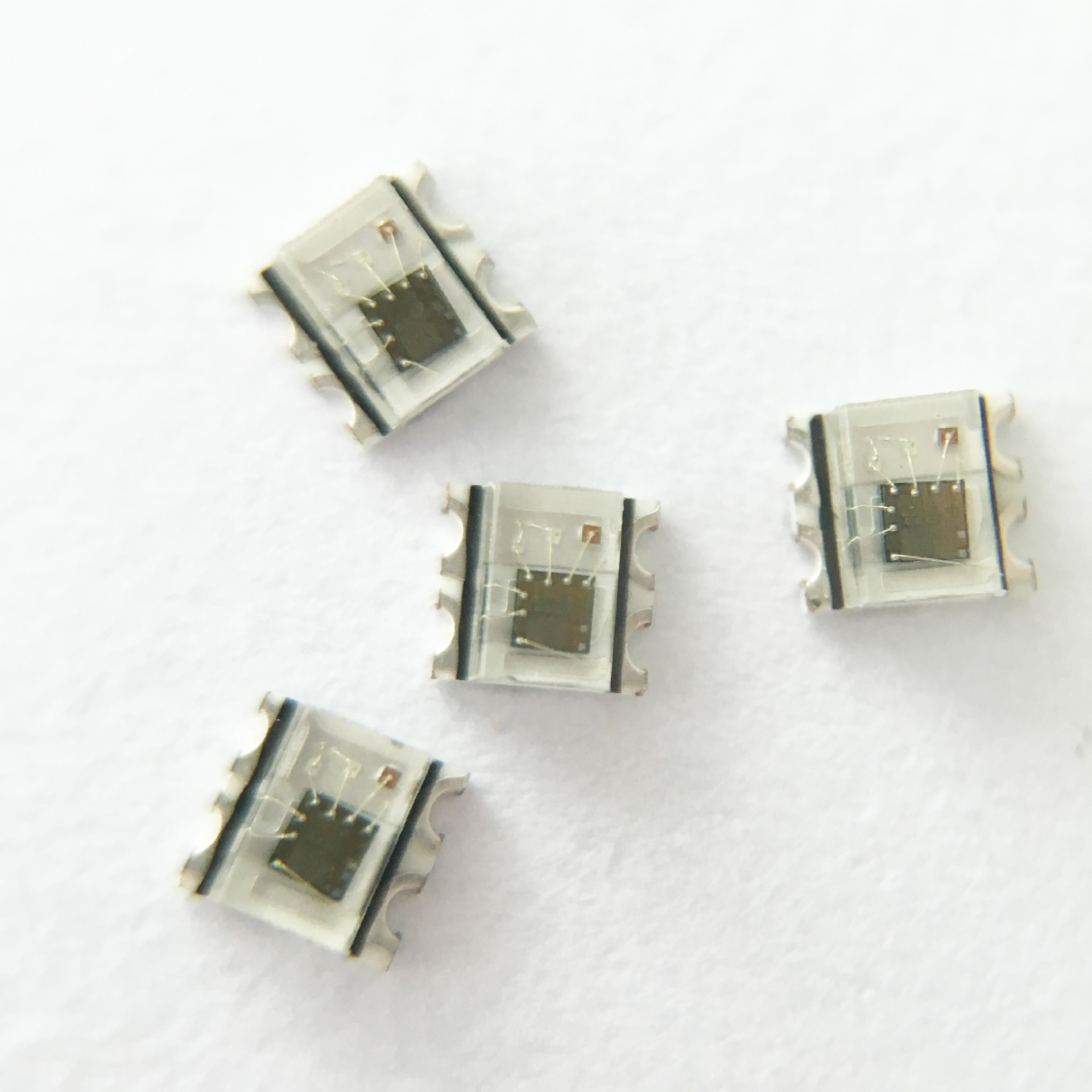

WS2812C-2020小尺寸內置四腳幻彩燈珠     低功耗高集成全彩燈珠    全彩像素屏顯示屏透明屏燈珠

主要特點

● IC控制電路與LED點光源共用一個電源。

● 每個通道工作電流5mA.

● 控制電路與RGB芯片集成在一個2020封裝的元器件中，構成一個完整的外控像素點。

● 內置信號整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

● 內置上電復位和掉電復位電路。

● 每個像素點的三基色顏色可實現256級亮度顯示，完成16777216種顏色的全真色彩顯示。

● 端口掃描頻率2KHz/s。

● 串行級聯接口，能通過一根信號線完成數據的接收與解碼。

● 任意兩點傳輸距離在不超過5米時無需增加任何電路。

● 當刷新速率30幀/秒時，級聯數不小于1024點。

● 數據發送速度可達800Kbps。

● 光的顏色高度一致，。

主要應用領域

● LED全彩發光字燈串，LED全彩軟燈條硬燈條，LED護欄管。

● LED點光源，LED像素屏，LED異形屏，各種電子產品，電器設備燈。

產品概述 WS2812C-2020是一個集控制電路與發光電路于一體的智能外控LED光源；其外型采用molding封裝工 藝，將IC與發光芯片封裝在一個2020的封裝尺寸中，每個元件即為一個像素點；像素點內部包含了智能數字接口 數據鎖存信號整形放大驅動電路，還包含有高精度的內部振蕩器和可編程定電流控制部分，有效保證了像素點光 的顏色高度一致。 數據協議采用單線歸零碼的通訊方式，像素點在上電復位以后，DIN端接受從控制器傳輸過來的數據，首先 送過來的24bit數據被個像素點提取后，送到像素點內部的數據鎖存器，剩余的數據經過內部整形處理電路整 形放大后通過DO端口開始轉發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit；像素點 采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅受限信號傳輸速度要求；高達 2KHz 的端口掃描頻率，在高清攝像頭的捕捉下都不會出現閃爍現象，非常適合高速移動產品的使用；280μs以上的 RESET時間，出現中斷也不會引起誤復位，可以支持更低頻率、價格便宜的MCU；LED具有低電壓驅動、環保 節能、亮度高、散射角度大、一致性好超、低功率及超長壽命等優點。將控制電路集成于LED上面，電路變得更 加簡單，體積小，安裝更加簡便。
