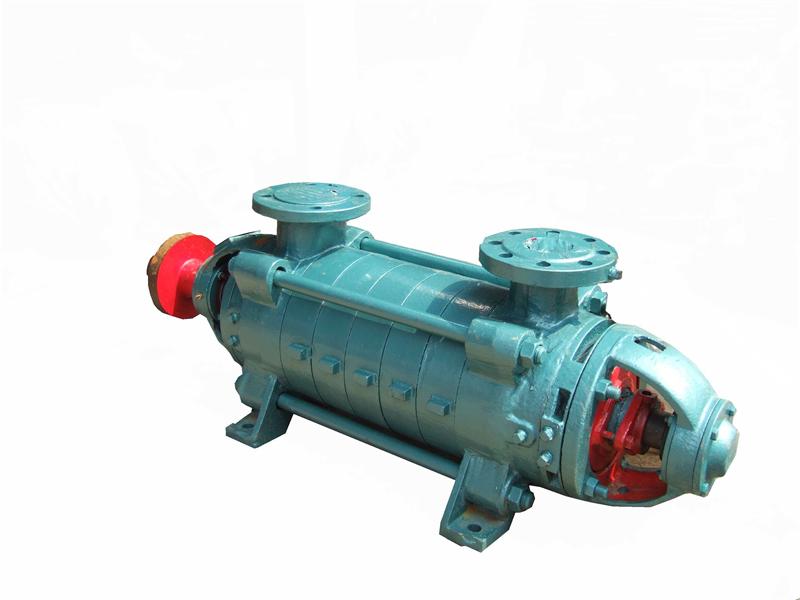

DG80-30*4 DG80-30*4進口鍋爐給水泵

 DG80-30*4

臥式多級泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93<多級清水離心泵型式與基本參數>標準。臥式多級泵在多級泵中成本比較低，在各行業中都發揮著他的重要作用，但是有時候用戶在安裝過程中管路的選擇安裝對水泵性能參數有一定的影響。

離心泵吸入和輸送管自地連接完畢后，離心泵與管路之間的結合面 ，應保證良好的氣密性，尤其是進水管路，必須嚴格保證不漏水，并在裝置上應無窩存空氣的可能。

!注意：離心泵吸水管盡量每臺離心泵單獨安裝，且臥式多級離心泵管路盡可能短、彎頭數量少，避免突然轉彎，多級泵CAD圖紙，彎頭和連接管要使用大于等于90°的，彎曲處盡量圓滑，且不要太接近離心泵人口;臥式多級離心泵吸入水平段管路的安裝應逆水流方向稍向下斜，防止窩氣，推薦使用錐形偏心漸縮管。

!注意：離心泵管路安裝時，特別是進口管路，應清管路焊渣、鐵銹及臟物。離心泵進出水管路應有支架進行固定，不應使水泵的法蘭受到過大的拉力而斷裂，多級泵葉輪直徑，也避免因水泵管道振動導致臥式多級離心泵的振動。

應在水泵的入口和出口管路上安裝柔性接頭，以減輕管路應力對水泵的影響和減少泵與管道間的振動傳遞。

臥式多級泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。

進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

葉輪為 鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

軸為 炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，廣東多級泵，為易損件，磨損后可用備件更換。

平衡環為鑄鐵制成，固定在出水段上，多級泵導葉套，它與平衡共同組成平衡裝置。

平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。

軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。

填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
